상세 정보 |
|||
| product name: | Fluid Bed Dryer Machine | dryer shape: | Horizontal |
|---|---|---|---|
| drying type: | high quality | material: | granules,powder |
| dusting type: | bag filter,cyclone | application: | WDG |
| Power of fan(kw): | 5.5 | Temperature of air in(℃): | 120-140 |
| Tem. of raw material(℃): | 40-60 | Occupied area(m2): | 18 |
| 강조하다: | 수평한 유동성 침대 건조기 기계,산업 유동성 침대 건조기 기계,과립 유동성 침대 건조기 기계 |
||
제품 설명

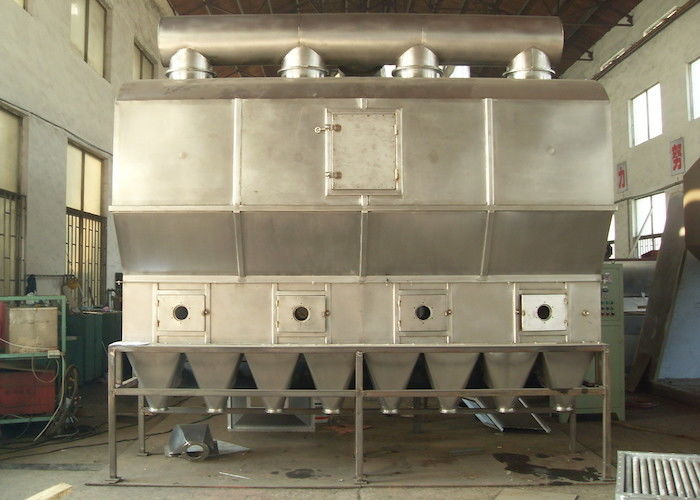

수평 액체 침대 건조기
설명

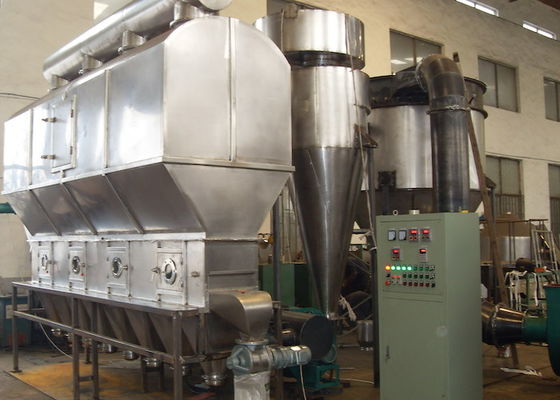

높은 품질의 수평형 WDG 라인용 유동화 침대 건조또한 액체 침대로 불립니다. 30 년 이상의 운영과 개선으로 약품, 화학, 식품, 이익 등 산업 분야에서 활발한 역할을 수행했습니다.그것은 공기 필터로 구성됩니다., 액체 침대, 사이클론 분리기, 먼지 수집기, 고속 원심 환기, 제어 캐비닛 등실제 필요에 따라 먼지 제거기를 장착해야합니다.사이클론 분리기와 먼지 수집기를 둘 다 또는 둘 중 하나를 선택할 수 있습니다. 일반적으로,원자재가 더 큰 경우 사이클론 분리기를 선택할 수 있으며 원자재가 가벼운 경우 먼지 수집기를 선택할 수 있습니다.또한, 당신의 선택에 대한 공기 공급 장치가 있습니다. 이 기계에 대한 두 가지 유형의 작동, 연속 및 간헐적 유형이 있습니다.
모델 A에 대한 스케치 흐름 모델 B에 대한 스케치 흐름 (내쪽 가방 유형) 모델 C에 대한 스케치 흐름

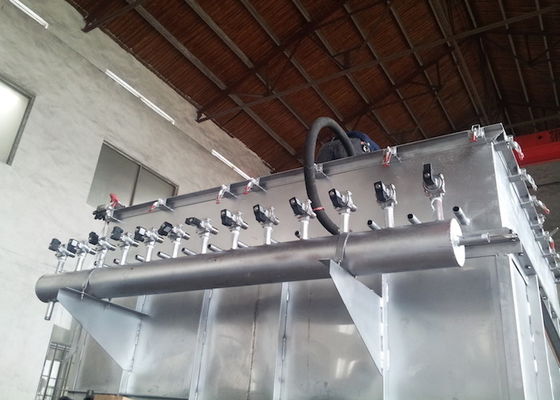

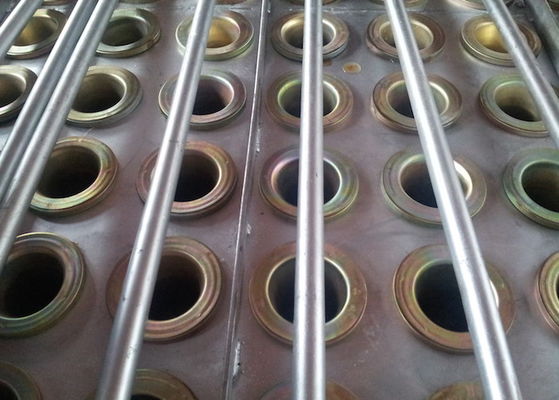

(백 필터 A manul,B plus)
적용
의약품, 화학 원자재, 식품, 곡물 가공, 사료 등을 건조하는 과정. 예를 들어 원료 의약품, 태블릿, 중국 의약품, 건강 보호 의 식품, 음료, 사료,樹脂시트릭산 및 다른 분말. 원료의 적절한 지름은 일반적으로 0.1-0.6mm입니다. 가장 적합한 원료의 지름은 0.5-3mm입니다.
작동 원칙
깨끗하고 뜨거운 공기는 밸브 판의 배급기를 통해 유체 침대에 들어갑니다. 습한 물질은 열기로 유체 상태를 형성하는 피더에서 공급됩니다.뜨거운 공기와 원료 사이의 넓은 접촉 때문에, 건조 시간은 짧습니다. 연속 유형을 사용하면, 재료는 침대 앞에서 입력, 몇 분 동안 침대에서 유동화, 침대 다른 쪽을 떠.기계는 마이너스 압력에서 작동.
기술 매개 변수
| 모델 | XF0.25-1(XF10) | XF0.25-2(XF20) | XF0.25-3(XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| 침대 층의 면적 ((m2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| 건조 용량 ((kgh2o/h) | 10 ~ 15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84-120 |
| 팬의 전력 ((kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 15 | 22 | 30 | 30 | 30 | 37 |
| 공기 온도 (°C) | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 |
| 원료의 온도 ((°C) | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 |
|
전체 차원 (주 프레임) L×W×H(m) |
1 x 0.6 x 335 | 2 x 0.6 x 335 | 4 x 0.6 x 335 | 6 x 0.6 x 335 | 2 x 0.70 x 34 | 4 x 0.7 x 34 | 6 x 0.7 x 34 | 8 x 0.7 x 34 |
10 x 0.7 x 34 |
4x1x358 |
6 x 1 x 358 |
| 점유면적 (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| 모델 |
XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| 침대 층의 면적 ((m2) | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| 건조 용량 ((kgh2o/h) | 70-100 | 105-150 | 140-200 | 175-250 | 210~300 | 245-350 | 280-400 | 315-450 |
| 팬의 전력 ((kw) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| 공기 온도 (°C) | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 | 120~140 |
| 원료의 온도 ((°C) | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 | 40~60 |
|
전체 차원 (주 프레임) L×W×H(m) |
4x1.2x41 | 6 x 1.2 x 41 | 8 x 1.2 x 41 | 10 x 1.2 x 41 | 12 x 1.2 x 41 |
12 x 1.2 x 41 |
16x1.2x41 |
18 x 1.2 x 41 |
| 점유면적 (m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
참고: 건조 용량은 건조 플룸 크리스탈의 원수 습도 20%와 최종 습도 5%와 130 °C의 공기 흡수 온도 기준으로 측정됩니다.다른 재료의 건조 용량은 실제 건조 조건에 따라 결정됩니다..
