hollow paddle dryer in SUS304, carbon steam ,with steam ,hot water,conduct oil drying steam ,drying paste material
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | YIBU |
| 인증: | CE / UL / SGS / EAC / CR – TU |
| 모델 번호: | QJ |
결제 및 배송 조건:
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | woodencase |
| 배달 시간: | 10 주 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 달 당 20 세트 |
|
상세 정보 |
|||
| Metal material: | SUS316/SUS304/ CARBON STEEL ,ETC | Water evaporation: | 5-2000kg |
|---|---|---|---|
| Heating source: | Steam / hot water / thermal oil | Temp: | 100-500℃ |
| Power supply: | Customized | Size: | Customized |
| 강조하다: | rotary drying machine,rotary vacuum dryer |
||
제품 설명
QJ 시리즈 홀 블레이드 건조기 ((홀 블레이드 건조기)
- 블레이드 건조기는 기기 내부에 배우를 장착하는 저속 춘어 건조기입니다. 습한 원자재는 뜨거운 운반과 표면과 완전히 연결하도록 춘어, 그 구조는 수평일 수 있습니다.힘의 이중 스롤.
-열기 스타일과 전송 스타일 두 가지 스타일이 있습니다. 뜨거운 공기 스타일에서 건조는 뜨거운 공기와 재료의 연결을 통해 완료됩니다. 전송 스타일에서,물체는 건조에 뜨거운 표면과 연결되어 있습니다, 그것은 물질의 오염을 방지 할 수 있습니다. 공기 출구가 적고 효율이 높고 크기가 작으며 에너지를 절약하고 대기 오염을 방지합니다.
- 컴팩트 구조, 작은 부피, 열 전도성 계수는 높고, 최고의 열 효과입니다. 일반적으로 열 효과는 80% -90%에 달합니다. 그것은 에너지를 절약하는 장치입니다.
- 낮은 회전, 그것은 granule의 모양을 깨고 원료를 썰기 어렵다.
- 원료, 광범위한 사용, 조작이 쉽고 원료는 몇 분에서 몇 시간까지 조정됩니다.
- 보조 장비는 간단해서 많은 비용을 절감할 수 있습니다.
- 여러 가지 목적이 있습니다. 건조, 냉각, 공기 회수, 반응 난방...
그것은 플라스틱, 樹脂, 무기 화합물 기계, 비료, 사료, 염료, 스타치, 진흙 등에서 건조에 적합합니다.
전문
| 종류 | QJ3 | QJ 9 | QJ 13 | QJ 18 | 29 | QJ 41 | QJ 52 | QJ 68 | QJ 81 | QJ 95 | QJ 110 |
| 열 전달 면적 m2 | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| 실제 부피 m3 | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| 회전 속도 범위 r.m.p | 15-30 | 10-25 | 10-25 | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 | 5-15 | 5-15 | 5 ~ 10 |
| 전력 kw | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| 용기의 너비 mm | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1652 | 1828 | 2032 | 2210 |
| B 전체 너비 mm | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| C 용기의 길이 mm | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| D 전체 길이 mm | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| E 재료 입구와 출구 거리는 mm | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| F 중심의 높이 mm | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| H 전체 높이 mm | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| N 증기 입구 (인치) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| O 물 출구 "o" (인치) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
◆ QJ 시리즈 홀 블레이드 드라이어 (홀 임플러 드라이어) (홀 패들 드라이어) 는 가루, 입자, 파우더 및 매료 상태의 말리기 또는 냉각에 적용되며, 말리기 과정을 수행합니다.냉각, 가열, 살균, 반응 및 낮은 온도에서 연소. 특수 혼합 및 가열 전송 블레이드, 높은 열 전송 효율을 만들어, 자 청소 기능을 제공합니다.특수 턱 모양의 믹싱 및 열 전달 블레이드는 높은 난방 효율과 열 전송 표면의 자가 청소 기능을 가지고 있습니다.

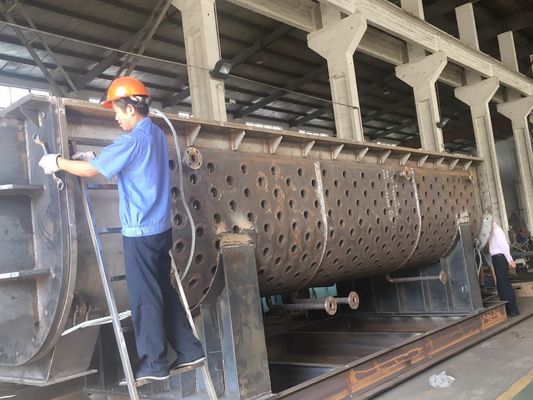

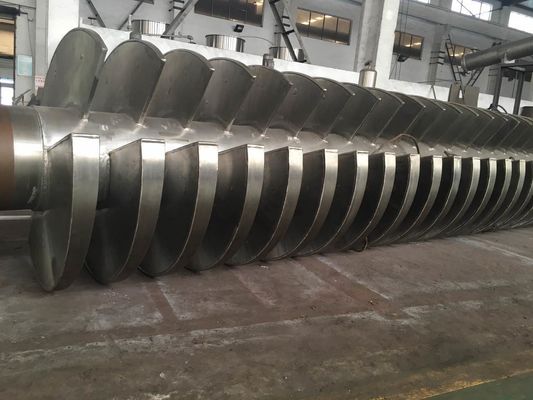

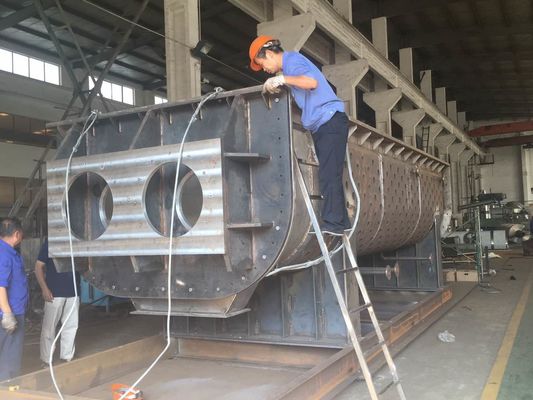

홀크 모양의 블레이드는 홀크 샤프트에 집중된다. 열 매체는 홀크 샤프트에서 블레이드를 통해 흐른다. 효과적 부피의 열 전달 영역은 매우 높다.온도 범위는 -40 °C에서 320 °C입니다.그것은 증기, 또는 액체 상태가 될 수 있습니다. 증기, 열유 등과 같은. 간접 난방, 공기로부터 열이 수행되지 않습니다.모든 열은 소재 건조에 사용된다 열 절연 층의 손실을 제외하고턱 모양의 블레이드의 표면은 자기 청소 기능을 가지고 있습니다.제품 입자의 상대적 움직임과 턱 모양의 표면은 턱 모양의 표면에 붙은 물질을 청소 할 수 있습니다., 작업 도중 열 전달 표면의 청결을 유지 하기 위해. 홀 블레이드 드라이어의 껍질은 Ω 모양입니다. 2 또는 4 조각 홀 믹싱 샤프트는 일반적으로 껍질에 장착됩니다.소재의 누출을 방지하기 위해껍질과 함께 봉인 터미널 커버와 상단 커버가 있습니다. 열 전달 매체는 회전 커넥터, 재킷의 껍질과 홀한 믹싱 샤프트를 통해 흐릅니다.가장 좋은 전송 효과를 보장하기 위해, 홀리 섞기 샤프트는 다른 난방 매체에 따라 다른 내부 구조를 채택합니다.
