상세 정보 |
|||
| Item Name: | CHPD Series Continous Hollow Paddle Dryer | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Condition: | New | Place of Origin: | Jiangsu, China |
| Power: | Depand on the model | 인증: | ISO9001 |
| Key Selling Points: | Long Service Life | Material: | Stainless steel , carbon steel |
| Drying Type: | Continous drying | Heating source: | Steam,Thermal oil |
| rotating speed: | 5-20 rpm | Weight: | 4500-14000kg |
| 강조하다: | 진공 건조용 장비,진공 건조기 |
||
제품 설명
CHPD 시리즈 연속 홀 로드 페들 드라이어
패들 드라이어는 두 개의 회전 샤프트로 구성되어 있으며, 패들, 자켓 드라이링 챔버, 드라이브 모터 및 지원 프레임이 있습니다.건조 과정은 증발 된 오염을 방지하기 위해 밀폐 된 건조 챔버에서 완료됩니다..
패들 드라이어는 간접적인 가열 건조 프로세서입니다. 열 매체는 공허한 샤프트를 통해 흐르고 회전 관절을 통해 패들 할 수있는 증기, 뜨거운 물 또는 열 기름이 될 수 있습니다.그리고 장막된 건조실젖은 물질은 두 개의 샤프와 패드를 회전시켜서, 스퀴 피더로 건조 방으로 균등하게 공급됩니다.습한 물질은 완전히 혼합되고 뜨거운 표면과 접촉하여 이동하고 방출과 열 전달이 발생하고 습기가 빠르게 증발합니다..
제품 작동 원리
배기 가스는 사이클론, 콘덴서 및 스크러버로 처리하여 대기 오염을 크게 줄일 수 있습니다. 열에 민감하고 산화되기 쉬운 습한 물질의 경우,재활용해야 하는 유기 용매를 함유하고 있습니다., 진공 설계가 가능합니다.
1kg의 물을 증발시키기 위해서는 약 1.2kg의 증기가 용말 재료에 필요합니다.
제품 특징
낮은 운영 비용
- 조작이 쉬워요
- 최소한의 주의가 필요합니다.
- 간단한 도구가 과정을 모니터링
- 높은 효율성
- 낮은 방출 가스 부피
낮은 유지보수 비용
- 높은 토크와 낮은 작동 속도
- 간편하고 낮은 유지 보수를 위한 간단한 내구성 설계
- 조정하거나 유지하기 위한 내부 부품이 없습니다.
- 금속과 금속의 접촉이 없습니다.
- 샤프트, 베개 블록 베어링 및 드라이브 구성 요소는 불리한 조건 하에서 긴 수명을 위해 설계되어 있으며, 장기적인 기계적 무결성을 보장합니다.
- 견고한 프레임이 쪼개진 베개 블록 베어링을 지원합니다
- 기름 정화 된 포장 상자. 대안 봉인 디자인이 제공됩니다.
낮은 설치 비용
- 콤팩트한 구조로 설계
- 작은 방출 시스템
- 수직 셰프 제거는 건물 크기 요구 사항을 줄입니다
기술적 이점
1) 95%까지 도달할 수 있는 높은 열효율
2) 열 전달 매체는 제품과 접촉하지 않습니다.
3) 가스가 사용되지 않습니다. 가스의 흐름은 최소입니다.
4) 정확한 온도 조절
5) 제품의 혼합 및 이동을 통해 균일한 제품 품질
6) 일회용으로 계속되는 과정
7) 높은 열 전달 면적과 프로세스 부피 비율 - 바닥 면적 감소
8) 조작이 쉬우며 최소한의 주의가 필요합니다.
9) 가연 물질을 처리 할 때 직접 건조하는 것보다 안전합니다.
10) 간편하고 유지보수가 적은 간편하고 내구성 있는 설계
11) 고유 한 융합 디스크 를 가진 이중 반 회전 샤프트 는 친밀 한 혼합, 균일 한 열 전달, 높은 열 전송 속도, 그리고 자기 청소 효과 를 생산 합니다.용량 비율에 큰 열 전달 영역은 홀드 디스크와 자켓 용기를 사용하여 달성됩니다, 온도 매체가 흐르는. 그 결과는 적은 공간 요구와 낮은 설치 비용을 가진 컴팩트 기계입니다.
12) KJG 시리즈 패들 드라이어는 다루기 특성에 관계없이 재료를 운송합니다. 끈적끈적한 소재가 운송 될 수 있습니다.재활용 된 건조 제품과 혼합하여 사료를 미리 조건화합니다., 이동성이 필요 없습니다. 이것은 자본, 운영 및 유지 보수 비용을 줄입니다.
열 소스 (온도 180oC ~ 250oC)
증기 가열
증기는 회전 관절을 통해 홀홀 샤프트로 들어가 모든 패들 사이로 균등하게 분포된다. 콘덴세트는 각 회전마다 제거된다.
뜨거운 오일 (열화 액체) 로 가열
뜨거운 기름 (열화 액체) 는 회전 관절을 통해 홀 셔프에 들어가고 밖으로 나간다. 공급 펌프의 압력은 홀 셔프를 통해 액체를 밀어낸다.
제품 사용
블레이드 드라이어는 식품, 화학, 석유화학, 염료, 산업 진흙 및 기타 분야에서 성공적으로 사용되었습니다.혼합기능은 다음의 단위 작업을 완료하도록 합니다.: 연소 (저온), 냉각, 건조 (용매 회수), 가열 (융성), 반응 및 살균. 동시에 열 전달 표면을 혼합하는 블레이드,일원 면적당 실효용량 증대, 가공 시간을 줄입니다. 자기 청소 기능을 가진 뿔 모양의 블레이드에서 열 전달 표면. 압축 - 확장 혼합 기능은 물질이 균일하게 혼합되도록합니다.축을 따라 "플러그 흐름"운동에 물질, 축 영역에서, 재료 온도, 습도, 아주 작은 경사도를 혼합.
1. 열 매개체와 연출 기름, 잎 건조기 낮은 온도 연소 작업을 완료하기 위해.칼슘 수 sulfate dihydrate (Ca2SO4 · 2H2O) 는 칼슘 수 sulfate hemihydrate (Ca2SO4 · 1/2H2O) 로 연연나트륨 바이카보네이트 (NaHCO3) 가 연연 된 소다 (Na2CO3) 로
2. 물, 소금 등 냉각 매체로 통과 냉각을 냉각하는 데 사용할 수 있습니다. 예를 들어:구 공기 냉각 냉각 기기 기계를 대체하기 위해 블레이드 타입 냉각 기기 기기 기계에 소다 재 산업의 사용, 에너지 절약 및 배기가스 처리 장비, 낮은 운영 비용, 뿐만 아니라 티타늄, 니켈 합금 분말 및 모든 종류의 분말 곡물 재료 냉각.단 하나의 기계에서 1000 °C에서 40 °C 이하로 냉각할 수 있는 재료.
3.건조, 장비의 주요 기능, 용매 복구, 에너지 소비, 환경 통제를 위해 뜨거운 공기를 사용하지 않습니다 이상적인 상태를 처리하기 쉽습니다. 용매 복구 필요에 대해,열에 민감한 재료, 특히 연화성 적응 쉽게 산화. 정밀 화학, 석유화학, 염료 산업에서 널리 사용되었습니다.
4축 범위, 온도, 습도, 혼합의 균일성 정도, 그래서 장비는 가열 또는 녹기, 또는 어떤 고체 물질 반응에 사용될 수 있습니다.복합 및 변형 된amidal 산업에서 성공적으로 사용되었습니다. 블레이드 드라이어는 식품과 밀가루의 살균을 수행하는 데 사용할 수 있습니다. 큰 난방 영역의 효과적인 부피 내에서 단위, 곧 살균 온도로 가열 될 것입니다.장시간 가열을 피하기 위해 재료의 품질을 변경.
소재의 적용:
석유화학 산업: 폴리올레핀 분말, 폴리카보나트 樹脂, 고밀도 및 저밀도 폴리에틸렌, 선형 저밀도 폴리에틸렌, 폴리아세탈 입자, 나일론 6, 나일론 66, 나일론 12,셀룰로오스 아세테트, 폴리페닐렌 황화, 프로필렌 염기 樹脂, 공학 플라스틱, 폴리비닐 클로라이드, 폴리비닐 알코올, 폴리스티렌, 폴리프로필렌, 폴리에스터, 폴리옥시메틸렌, 스티렌 ~ 아크릴 니트릴,에틸렌 프로필렌 코폴리머 ~.
환경 보호 산업: PTA 진흙, 물에 전압 진흙, 보일러 재, 의약품 폐기물, 설탕 잔류, 글루타마트 공장 폐기물, 석탄 재.
사료 산업: 소야 소스 잔류, 뼈 기반의 사료, 곡물, 식품 잔류, 사과, 오렌지 껍질, 소아 류, 닭고기 류, 생선 류, 식품 첨가물, 생물 매립물
식품 산업: 스타이크, 카카오 콩, 옥수수, 소금, 변형 된 스타이크, 의약품.
화학 산업: 소다, NPK 비료, 카올린, 벤토나이트, 흰색 탄소 흑, 탄소 흑, 인화 유판, 나트륨 플루오라이드의 산화, 칼슘 질산, 마그네슘 탄산, 나트륨 시안이드,알루미늄 수산화, 바륨 황산, 황산, 칼슘 탄산, 염료, 분자 재질, 사포닌
기술 매개 변수
| 모델 | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 열 전달 면적 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 실제 부피 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| 속도의 범위 (rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| 변속력 (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 장치 너비 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 전체 너비 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 장비 길이 (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 전체 길이가 ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 중앙 높이 (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 전체 장비 높이 (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
왜 구오진을 선택했지?
- 국제적인 고품질 인증 제품 체인
- 제조사, 더 합리적인 가격
- 탄탄한 기술 지원과 판매 후 서비스
- '고객이 최고'라는 원칙을 지키세요.
- 20개 이상의 국가와 지역으로 수출, 좋은 고객 피드백.
- 일방 서비스, 맞춤형 프로젝트 독점적 실행 가능성 보고서
자주 묻는 질문
Q: 공장을 방문할 수 있나요?
A: 예. 많은 국내 및 국제 고객이 매년 우리의 공장을 방문합니다. 우리의 회사는 상하이 근처에 있습니다. 그것은 단지 당신이 1 시간 정도 걸릴 것입니다. 또는 우리는 상하이에서 당신을 방문 할 수 있습니다.
Q: 제품 품질은?
A: 우리의 제품의 일부는 최고의 품질로 제공되며, 우리의 제품은 CE 인증서를 통과했으며, 호주, 말레이시아, 인도네시아, 베트남, 필리핀,한국, 브라질, 아르헨티나, 러시아, 남아프리카, 등 당신은 절대적으로 품질에 대해 확신 할 수 있습니다.
Q: 기계가 문제가 있다면 어떻게 해야 합니까?
A:24 시간 우편 및 전화에 대한 신속한 응답. 부러진 부품은 12 개월 이내에 비 인위적인 요인에 속하는 경우, 우리는 무료 교체 제공 합니다. 12 개월 이상,고객들은 앞뒤의 화물을 부담해야 합니다..
Q: 장비의 보증 기간은 얼마입니까?
A: 우리의 보증 기간은 일반적으로 1 년입니다.
질문: 지불 기간은 얼마인가요?
A: 우리의 일반적인 지불 기간은: 30% TT 사전, 70% TT 배송 전에. 다른 방법 또한 우리가 양쪽 논의와 합의 후에받을 수 있습니다.
질문: 가격에는 화물도 포함되어 있나요?
A: 우리의 일반적인 가격은 FOB 상하이에 기반하고 있습니다, 당신이 CIF를 요청하는 경우, 우리에게 배달 포트를 알려주세요, 우리는 당신에게 CIF 가격을 줄 것입니다.
구조의 스케치

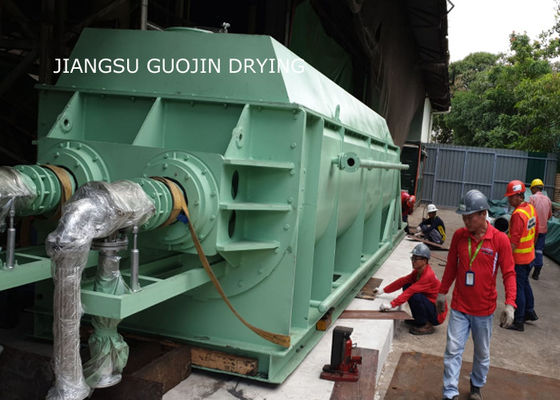

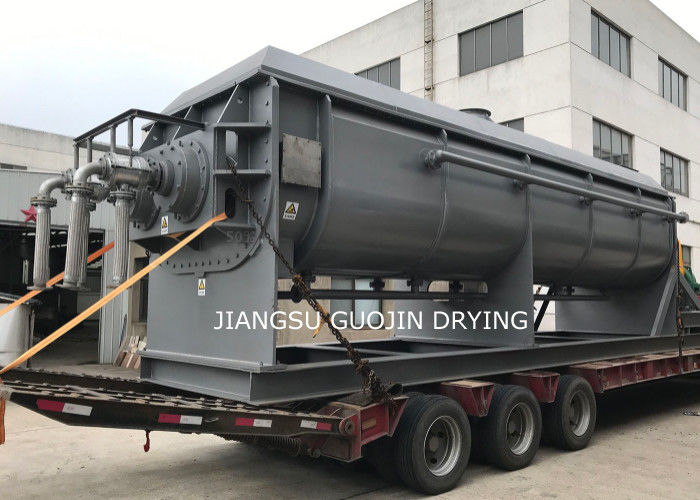

제품 전시
