상세 정보 |
|||
| Item Name: | HVRD Series Horizontal Vacuum Rake Dryer For Paraformaldehyde Drying | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-500 | Working volume: | 300L |
| Cylinder size: | 600x1500mm | Stirring revolution: | 10-15rpm |
| Power: | 3kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 2.4+1M2 |
| Heating source: | electrical, steam, natural gas or other | ||
| 강조하다: | 진공 건조용 장비,진공 건조기 |
||
제품 설명
HVRD 시리즈 수평 진공 레이크 건조기
진공 레이크 건조기는 다양한 원료를 위해 더 높은 건조 효율을 가진 배구 잎 건조기 열 건조 원리를 결합하여 설계된 새로운 유형의 건조 기계입니다.
원료의 연속,축 및 방사성 혼합과 함께 내부에 장착된 오드 블레이드 및 스크루로 건조되는 재료를 더 균일하게 만듭니다.원료가 혼합 블레이드로 돌리면, 그들은 건조기의 가열 표면과의 물질 접촉을 가속화하므로 열 전달 속도가 증가하고 습기 증발을 촉진합니다.
제품 구조
2.1 원료의 로딩 실린더는 난방 장이 장착되며, 열이 전달되는 것을 방지하기 위한 열 절연층이 장착됩니다.또한 열 손실을 줄입니다.방출 구멍은 실린더의 하단 부분, 실린더 상단에 두 개의 공급 구멍과 공기 배기가스 출구로 장착되어 있습니다.원료는 두 개의 공급 구멍에서 똑같이 공급되어야합니다.가장 좋은 공급 용량은 실린더의 부피의 약 60%~80%입니다.최대 공급 용량은 80%를 넘지 않아야합니다. 그렇지 않으면 가스 증발의 원활한 배출에 영향을 줄 것입니다.끈적끈적한 원자재가 먹이를 먹을 때, 공급 용량이 줄여야 합니다, 드라이브 모터가 과부하되어 장비에 손상을 방지하기 위해.

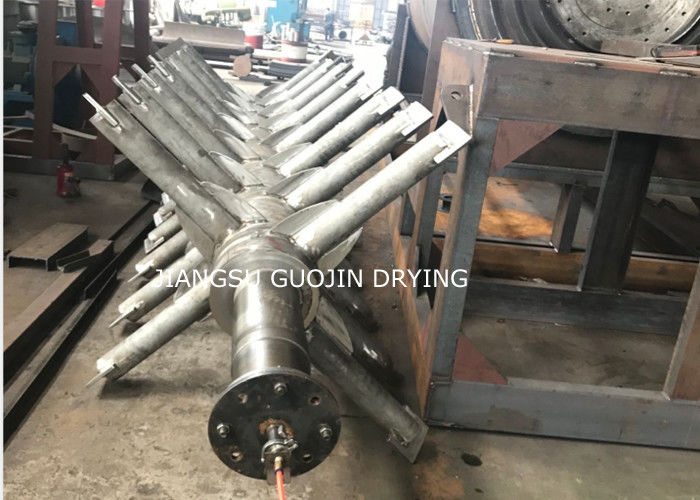

2.2 홀 셔프트는 실린더의 중앙에 위치하고,열기 매체는 뜨거운 전도 오일이나 뜨거운 물과 같은 셔프트에 넣을 것입니다.
2.3 특정 각도에서 배구 잎으로 분포된 홀 셔프트에서 배구 잎은 또한 전달 된 열에 홀입니다.뜨거운 오일 전도기의 입구와 출구가 블레이드의 내부에 장착되어 있습니다., 건조 과정에서 열 전달 효율을 보장하기 위해
2.4 밀봉: 셰프와 실린더에 포장 밀봉이 장착되어 있습니다.
2.5 변속기:특별 모델을 제외하고,우리는 일반적으로 체인 또는 기어 변속기 스타일을 적용합니다.소형 롤러 베어링과 깊은 굴곡 구슬 베어링이 결합되어방사선 및 축력 요건을 충족시키기 위해
제품 구조 특징
3.1 콤팩트한 구조, 작은 점유면적
3.2 높은 열 사용, 낮은 운영 비용
3.3 원재료의 넓은 적응력, 건조도가 균등하다.
3.4 많은 종류의 원료를 건조하기에 적합합니다.
제품 사용
-- 다음 물질은 의약품, 식품, 화학 및 기타 산업에서 건조됩니다.
-- 페이스트, 페이스트 및 파우더 재료에 적합합니다.
-- 열에 민감한 재료로 낮은 온도 건조가 필요합니다.
산화하기 쉬우며, 폭발성, 강한 자극, 독성 물질.
- - 유기 용매의 회수를 필요로 하는 물질
제품 작동 원리
HVRD 진공 하로 드라이어는 진공 하로 드라이어의 도입 된 기술의 기초에 개선 한 혁신 수평 팩 유형의 진공 드라이어입니다.
습한 물질의 습기는 열 전달에 의해 증발합니다. 블레이드를 가진 혼합기는 뜨거운 표면에 물질을 제거하고 컨테이너에서 이동하여 순환 흐름을 형성합니다.증발 수분 진공 펌프에 의해 펌프됩니다.
기술 매개 변수
| 항목 | 종류 | ||||||||
| 이름 (단위) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 작업 부피 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| 실린더 크기 (mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| 윙크 리볼루션 (rpm) | 10 ~ 15 | 10 | 8-10 | 5 | 5 | 5 | |||
| 전력 (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| 제트 설계 압력 (Mpa) | <0.3 | ||||||||
| 실린더 압력 (Mpa) | -0.09~-0.096 | ||||||||
| 열 전달 면적 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
제품 흐름 차트

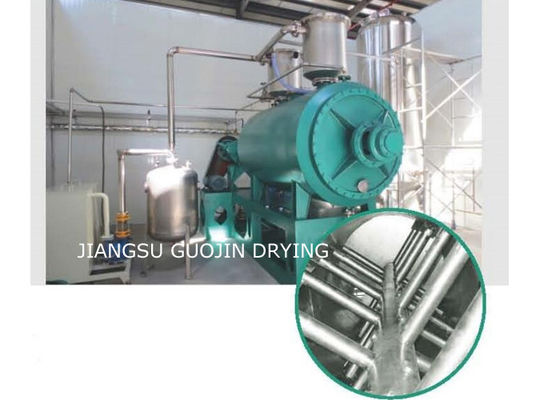

제품 전시
전기, 증기, 천연가스 또는 기타
