상세 정보 |
|||
| Item Name: | High efficient Double-Helix Cone Dryer/Conical Screw Vacuum Ribbon Dryer | Application: | Manufacturing Plant, Food & Beverage Factory, Energy & Mining, Food & Beverage Shops |
|---|---|---|---|
| Condition: | New Machine 2021 | Place of Origin: | Jiangsu, China |
| Power: | 220V/380V/UPON | Key Selling Points: | Long Service Life |
| Warranty: | 12 Months | Material: | SS304/316/hastelloyC22/titanium |
| Effective Volume: | 50-10000L | Stirring speed: | 2-8RPM (VFD) |
| Machine Type: | Screw Vacuum Dryer | ||
| 강조하다: | 이중 나선 콘 건조기,SS316 콘 건조기,380V 가늘고 긴 드라이어 |
||
제품 설명
고효율의 이중 나선 콘 드라이어/ 코널 스크루 진공 리본 드라이어
이 장비는 폭발 방지 모터, 나선 기어 감소기 및 리본 어기터에 의해 구동됩니다.
동물 물질은 피침의 벽을 따라 회전하고 아래에서 위로 올라갑니다. 물질이 가장 높은 지점에 도달하면 중력과 관성으로 자동으로 소용돌이에 이동합니다.중심은 콘 실린더의 바닥으로 돌아일련의 과정이 콘 실린더에서 물질을 가열하도록 강요합니다. 간 확산, 컨벡션, 절단, 잘못된 정렬 및 혼합,소재가 모든 방향으로 반복적으로 상호 작용하여 소재를 완성 할 수 있도록벨트와 실린더의 벽 표면은 열 교환을 위해 높은 주파수에서 교환되며, 가열 및 건조 효과는 짧은 시간에 달성됩니다.
제품 특성
나선 벨트 진공 건조기는 건조와 혼합을 통합하는 고효율의 다기능 완전 폐쇄 수직 진공 건조 장비입니다.그것의 건조 효율은 같은 사양의 3 ~ 5 배입니다 "동두 뿔 회전 진공 건조기"
장비의 구조 특징과 기능을 요약합니다.
1리본의 내부 가열은 장치의 전체 가열 영역을 30% 증가시킵니다.
2리본 혼합기는 아래에서 위로 순환 조동의 효과를 얻을 수 있으며 효율적인 강제 열 전달을 얻을 수 있습니다.
성능. 재료 부하율이 30% ~ 100%이면 100% 가열을 얻을 수 있습니다. 얇은 재료를 혼합하고 건조하는 데 적합합니다.
3완전히 폐쇄 된 시스템, 외부 물질 오염, 높은 청결성, 특히 살균성 생물학적 제품, 의약품 등을 혼합하고 건조하기에 적합합니다.
4리본 믹서기와 컨테이너 튜브의 벽 사이의 간격은 작아서 재료가 벽 표면에 달라붙는 것을 효과적으로 막을 수 있습니다.
5작은 각을 가진 피침 모양의 실린더 구조가 채택되므로 배charge 속도는 빠르고 깨끗하며 물질이 축적되지 않습니다.
6- 선내 청소 (CIP) 및 선내 살균 (SIP) 용 탱크 및 배charge 밸브
7바닥 배열 밸브는 반구 모양의 밸브입니다.
잔류, 죽은 구역이 없습니다. 질소 가스가 진공 건조를 용이하게 할 수 있습니다.
8장비는 컴팩트한 구조, 안정적인 작동, 좋은 밀폐, 윤활수 누출, 쉬운 조작 및 긴 서비스 수 있습니다.
제품 사용
기계는 의학, 화학 산업, 사료 및 기타 분야에서 대응하는 프로세스에 적합하며 물질은 농축, 결정화, 건조 및 기타입니다.樹脂 분말과 같이, 발효 촉진제, 셀룰로오스, 의약품 및 화학 원료 등
기술 매개 변수
| 항목 | CVRD-500 | CVRD-750 | CVRD-1000 | CVRD-1250 | CVRD-1500 | CVRD-2000 | CVRD-3000 | CVRD-4000 |
| 유효량 | 500 | 750 | 100 | 1250 | 1500 | 2000 | 3000 | 4000 |
| 전체 부피 | 650 | 800 | 1220 | 1600 | 1900 | 2460 | 3680 | 4890 |
| 난방 면적 (m2) | 4.1 | 5.2 | 7.2 | 9.1 | 10.6 | 13 | 19 | 22 |
| 모터 전력 (kW) | 11 | 11 | 15 | 15 | 18.5 | 22 | 30 | 37 |
| 순중량 ((kg) | 1350 | 1850 | 2300 | 2600 | 2900 | 3600 | 4100 | 4450 |
| 믹스 속도 (rpm) | 50 | 45 | 40 | 38 | 36 | 36 | 34 | 32 |
| 장비 높이 (m) | 3565 | 3720 | 4165 | 4360 | 4590 | 4920 | 5160 | 5520 |
| 컨테이너 높이 ((m) | 1455 | 1610 | 1965 | 2160 | 2300 | 2590 | 2380 | 3160 |
| 럭 높이 ((mm) | 895 | 995 | 1315 | 1480 | 1630 | 1860 | 1900 | 2240 |
| 보일러 내부 너비 ((mm) | 1100 | 1200 | 1400 | 1500 | 1600 | 1750 | 2100 | 2100 |
| 설비 럭 너비 (mm) | 1270 | 1350 | 1560 | 1720 | 1900 | 2050 | 2400 | 2450 |
제품 구조

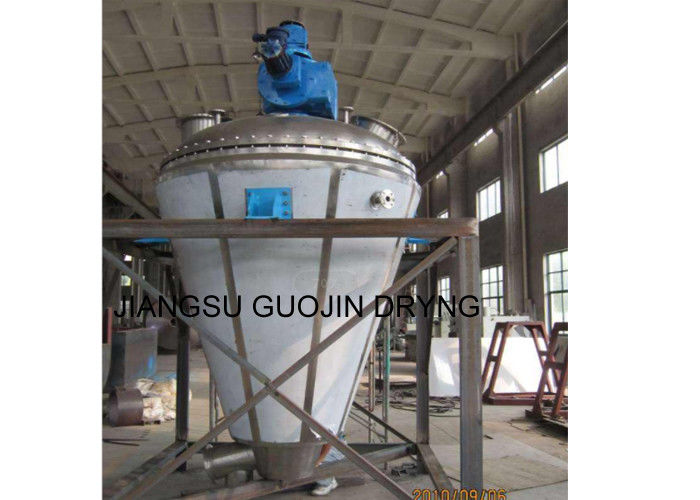

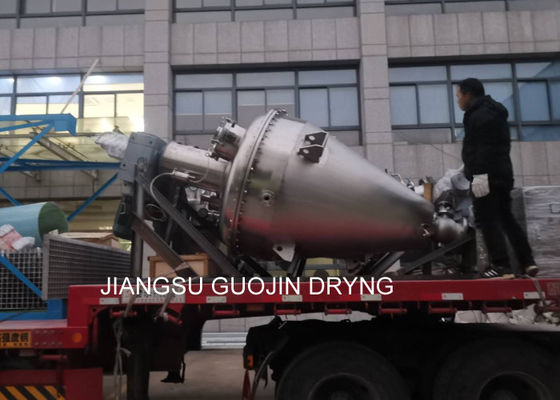

제품 전시
전기, 증기, 천연가스 또는 기타
