상세 정보 |
|||
| Item Name: | Sewage Sludge Industry Vacuum Hollow Paddle Dryer | Application: | Industry Processing |
|---|---|---|---|
| Model type: | Vacuum Dryer | 인증: | ISO9001 |
| Heat transfer area: | 3-400 M2 | Effective volume: | 0.05-50 M3 |
| Material: | Stainless steel,carbon steel | Heating source: | Steam,Thermal oil |
| rotating speed: | 5-20 rpm | Weight: | 4500-14000kg |
| 강조하다: | 하수 슬러지 산업 무의미한 패들 드라이어,무의미한 패들 드라이어 ISO9001,하수 슬러지 산업 진공 패들 드라이어 |
||
제품 설명
하수도 슬러지 산업 진공 홀 페들 드라이어
패들 드라이어는 두 개의 회전 샤프트로 구성되어 있으며, 패들, 자켓 드라이링 챔버, 드라이브 모터 및 지원 프레임이 있습니다.건조 과정은 증발 된 오염을 방지하기 위해 밀폐 된 건조 챔버에서 완료됩니다..
패들 드라이어는 간접적인 가열 건조 프로세서입니다. 열 매체는 공허한 샤프트를 통해 흐르고 회전 관절을 통해 패들 할 수있는 증기, 뜨거운 물 또는 열 기름이 될 수 있습니다.그리고 장막된 건조실젖은 물질은 두 개의 샤프와 패드를 회전시켜서, 스퀴 피더로 건조 방으로 균등하게 공급됩니다.습한 물질은 완전히 혼합되고 뜨거운 표면과 접촉하여 이동하고 방출과 열 전달이 발생하고 습기가 빠르게 증발합니다..
제품 작동 원리
배기 가스는 사이클론, 콘덴서 및 스크러버로 처리하여 대기 오염을 크게 줄일 수 있습니다. 열에 민감하고 산화되기 쉬운 습한 물질의 경우,재활용해야 하는 유기 용매를 함유하고 있습니다., 진공 설계가 가능합니다.
1kg의 물을 증발시키기 위해서는 약 1.2kg의 증기가 용말 재료에 필요합니다.
제품 특징
낮은 운영 비용
- 조작이 쉬워요
- 최소한의 주의가 필요합니다.
- 간단한 도구가 과정을 모니터링
- 높은 효율성
- 낮은 방출 가스 부피
낮은 유지보수 비용
- 높은 토크와 낮은 작동 속도
- 간편하고 낮은 유지 보수를 위한 간단한 내구성 설계
- 조정하거나 유지하기 위한 내부 부품이 없습니다.
- 금속과 금속의 접촉이 없습니다.
- 샤프트, 베개 블록 베어링 및 드라이브 구성 요소는 불리한 조건 하에서 긴 수명을 위해 설계되어 있으며, 장기적인 기계적 무결성을 보장합니다.
- 견고한 프레임이 쪼개진 베개 블록 베어링을 지원합니다
- 기름 정화 된 포장 상자. 대안 봉인 디자인이 제공됩니다.
낮은 설치 비용
- 콤팩트한 구조로 설계
- 작은 방출 시스템
- 수직 셰프 제거는 건물 크기 요구 사항을 줄입니다
기술적 이점
1) 95%까지 도달할 수 있는 높은 열효율
2) 열 전달 매체는 제품과 접촉하지 않습니다.
3) 가스가 사용되지 않습니다. 가스의 흐름은 최소입니다.
4) 정확한 온도 조절
5) 제품의 혼합 및 이동을 통해 균일한 제품 품질
6) 일회용으로 계속되는 과정
7) 높은 열 전달 면적과 프로세스 부피 비율 - 바닥 면적 감소
8) 조작이 쉬우며 최소한의 주의가 필요합니다.
9) 가연 물질을 처리 할 때 직접 건조하는 것보다 안전합니다.
10) 간편하고 유지보수가 적은 간편하고 내구성 있는 설계
11) 고유 한 융합 디스크 를 가진 이중 반 회전 샤프트 는 친밀 한 혼합, 균일 한 열 전달, 높은 열 전송 속도, 그리고 자기 청소 효과 를 생산 합니다.용량 비율에 큰 열 전달 영역은 홀드 디스크와 자켓 용기를 사용하여 달성됩니다, 온도 매체가 흐르는. 그 결과는 적은 공간 요구와 낮은 설치 비용을 가진 컴팩트 기계입니다.
12) KJG 시리즈 패들 드라이어는 다루기 특성에 관계없이 재료를 운송합니다. 끈적끈적한 소재가 운송 될 수 있습니다.재활용 된 건조 제품과 혼합하여 사료를 미리 조건화합니다., 이동성이 필요 없습니다. 이것은 자본, 운영 및 유지 보수 비용을 줄입니다.
열 소스 (온도 180oC ~ 250oC)
증기 가열
증기는 회전 관절을 통해 홀홀 샤프트로 들어가 모든 패들 사이로 균등하게 분포된다. 콘덴세트는 각 회전마다 제거된다.
뜨거운 오일 (열화 액체) 로 가열
뜨거운 기름 (열화 액체) 는 회전 관절을 통해 홀 셔프에 들어가고 밖으로 나간다. 공급 펌프의 압력은 홀 셔프를 통해 액체를 밀어낸다.
제품 사용
블레이드 드라이어는 식품, 화학, 석유화학, 염료, 산업 진흙 및 기타 분야에서 성공적으로 사용되었습니다.혼합기능은 다음의 단위 작업을 완료하도록 합니다.: 연소 (저온), 냉각, 건조 (용매 회수), 가열 ( 녹음), 반응 및 살균. 동시에 열 전달 표면을 혼합하는 블레이드,일원 면적당 실효용량 증대, 가공 시간을 줄입니다. 자기 청소 기능을 가진 뿔 모양의 블레이드에서 열 전달 표면. 압축 - 확장 혼합 기능은 물질이 균일하게 혼합되도록합니다.축을 따라 "플러그 흐름"운동에 물질, 축 영역에서, 재료 온도, 습도, 아주 작은 경사도를 혼합.
1. 열 매개체와 연출 기름, 잎 건조기 낮은 온도 연소 작업을 완료하기 위해.칼슘 수 sulfate dihydrate (Ca2SO4 · 2H2O) 는 칼슘 수 sulfate hemihydrate (Ca2SO4 · 1/2H2O) 로 연연나트륨 바이카보네이트 (NaHCO3) 가 연연 된 소다 (Na2CO3) 로
2. 물, 소금 등 냉각 매체로 통과 냉각을 냉각하는 데 사용할 수 있습니다. 예를 들어:구 공기 냉각 냉각 기기 기계를 대체하기 위해 블레이드 타입 냉각 기기 기기 기계에 소다 재 산업의 사용, 에너지 절약 및 배기가스 처리 장비, 낮은 운영 비용, 뿐만 아니라 티타늄, 니켈 합금 분말 및 모든 종류의 분말 곡물 재료 냉각.단 하나의 기계에서 1000 °C에서 40 °C 이하로 냉각할 수 있는 재료.
3.건조, 장비의 주요 기능, 용매 복구, 에너지 소비, 환경 통제를 위해 뜨거운 공기를 사용하지 않습니다 이상적인 상태를 처리하기 쉽습니다. 용매 복구 필요에 대해,열에 민감한 재료, 특히 연화성 적응 쉽게 산화. 정밀 화학, 석유화학, 염료 산업에서 널리 사용되었습니다.
4축 범위, 온도, 습도, 혼합의 균일성 정도, 그래서 장비는 가열 또는 녹기, 또는 어떤 고체 물질 반응에 사용될 수 있습니다.복합 및 변형 된amidal 산업에서 성공적으로 사용되었습니다. 블레이드 드라이어는 식품과 밀가루의 살균을 수행하는 데 사용할 수 있습니다. 큰 난방 영역의 효과적인 부피 내에서 단위, 곧 살균 온도로 가열 될 것입니다.장시간 가열을 피하기 위해 재료의 품질을 변경.
기술 매개 변수
| 모델 | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 열 전달 면적 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 실제 부피 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| 속도의 범위 (rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| 변속력 (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 장치 너비 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 전체 너비 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 장비 길이 (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 전체 길이가 ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 중앙 높이 (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 전체 장비 높이 (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
구조의 스케치

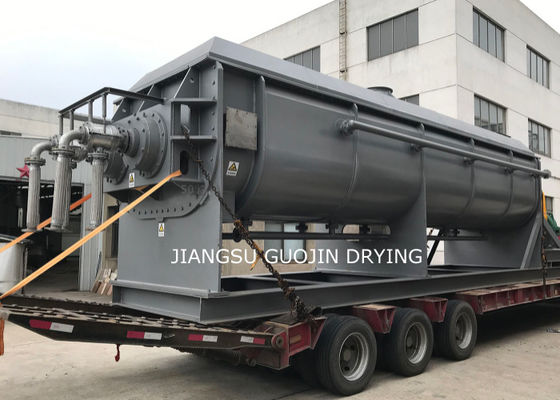

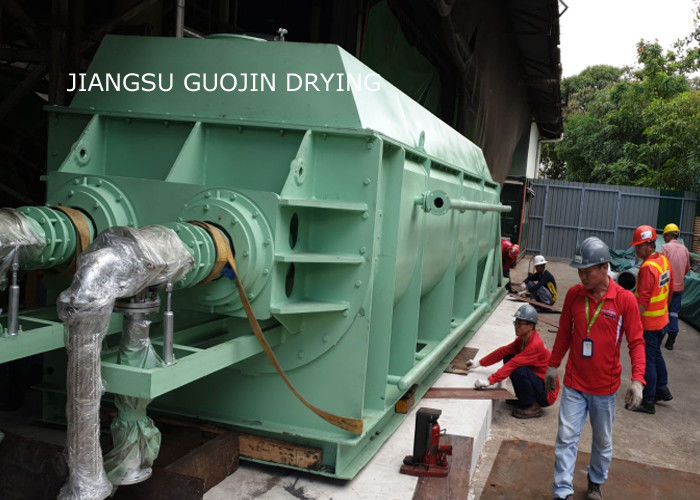

제품 전시
