상세 정보 |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| 강조하다: | 9M2 패들 드라이어,4KW 패들 드라이어,4KW 진공 건조 기계 |
||
제품 설명
열 전송 지역 9M2 열 오일 열 자원 산업 장비 파들 드라이어
CHPD 연속 홀로 패들 드라이어는 재료 (물질,열 전달을 위해 회전하는 홀리 윙형 난방 부품과 직접 접촉하기 위한 무기 입자 또는 분말 물질)그것은 난방 매체로 공기를 필요로하지 않습니다, 사용 된 공기는 증기를 제거하는 수송기입니다.
제품 작동 원리
제품 특징
기술적 이점
1) 95%까지 도달할 수 있는 높은 열효율
2) 열 전달 매체는 제품과 접촉하지 않습니다.
3) 가스가 사용되지 않습니다. 가스의 흐름은 최소입니다.
4) 정확한 온도 조절
5) 제품의 혼합 및 이동을 통해 균일한 제품 품질
6) 일회용으로 계속되는 과정
7) 높은 열 전달 면적과 프로세스 부피 비율 - 바닥 면적 감소
8) 조작이 쉬우며 최소한의 주의가 필요합니다.
9) 가연 물질을 처리 할 때 직접 건조하는 것보다 안전합니다.
10) 간편하고 유지보수가 적은 간편하고 내구성 있는 설계
11) 고유 한 융합 디스크 를 가진 이중 반 회전 샤프트 는 친밀 한 혼합, 균일 한 열 전달, 높은 열 전송 속도, 그리고 자기 청소 효과 를 생산 합니다.용량 비율에 큰 열 전달 영역은 홀드 디스크와 자켓 용기를 사용하여 달성됩니다, 온도 매체가 흐르는. 그 결과는 적은 공간 요구와 낮은 설치 비용을 가진 컴팩트 기계입니다.
열 소스 (온도 180oC ~ 250oC)
증기 가열
증기는 회전 관절을 통해 홀홀 샤프트로 들어가 모든 패들 사이로 균등하게 분포된다. 콘덴세트는 각 회전마다 제거된다.
뜨거운 오일 (열화 액체) 로 가열
뜨거운 기름 (열화 액체) 는 회전 관절을 통해 홀 셔프에 들어가고 밖으로 나간다. 공급 펌프의 압력은 홀 셔프를 통해 액체를 밀어낸다.
제품 사용
블레이드 드라이어는 식품, 화학, 석유화학, 염료, 산업 진흙 및 기타 분야에서 성공적으로 사용되었습니다.혼합기능은 다음의 단위 작업을 완료하도록 합니다.: 연소 (저온), 냉각, 건조 (용매 회수), 가열 (융성), 반응 및 살균. 동시에 열 전달 표면을 혼합하는 블레이드,일원 면적당 실효용량 증대, 가공 시간을 줄입니다. 자기 청소 기능을 가진 뿔 모양의 블레이드에서 열 전달 표면. 압축 - 확장 혼합 기능은 물질이 균일하게 혼합되도록합니다.축을 따라 "플러그 흐름"운동에 물질, 축 영역에서, 재료 온도, 습도, 아주 작은 경사도를 혼합.
기술 매개 변수
| 모델 | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 열 전달 면적 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 실제 부피 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| 속도의 범위 (rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| 변속력 (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 장치 너비 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 전체 너비 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 장비 길이 (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 전체 길이가 ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 중앙 높이 (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 전체 장비 높이 (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
구조의 스케치

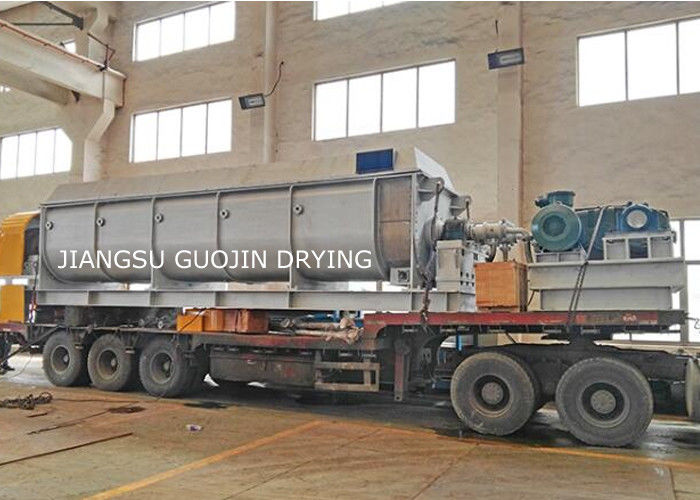

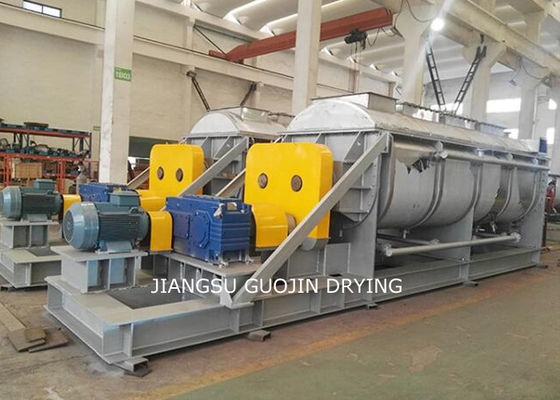

제품 전시
