상세 정보 |
|||
| Model: | VTD-R-600 | Item Name: | 35-150 Degree Operation Temperature Industral Vacuum Tray Dryer |
|---|---|---|---|
| Application: | Industry processing | Operation Temperature: | 30-150 Deg. C |
| Layers of baking support: | 4 | Working prssure inside the ppe of baking support: | <0.784Mpa |
| Material: | Stainless steel 304 | Drying Type: | Batch drying |
| Heating source: | electricity | ||
| 강조하다: | GMP 디자인 진공 단 건조기,SS30 진공 단 건조기,GMP 디자인 진공 건조 기계 |
||
제품 설명
35-150도 작동 온도 산업 진공 트레이 건조기
건조 챔버에서 물질은 진공 상태에서 건조됩니다. 진공 상태에서는 물질 용액의 끓는점이 감소합니다.그것은 열과 질량 교환의 동력을 증가시킬 것입니다.따라서 특정 열 교환 양을 위해 증발기의 열 교환 지역을 절약 할 수 있습니다.
재료는 장비의 작동 동안 정적 상태에서 작동합니다. 이것은 재료의 초기 상태를 유지하는 데 도움이됩니다. 간헐적 작업은 언제든지 프로세스 조건을 조정 할 수 있습니다.
의약품 진공 건조기 상단에, 난방 시스템은 응축 물의 반환의 문제를 해결하기 위해 배치되어 있으며, 또한 공기 흡입은 건조 효율을 향상시키기 위해 옆으로 배치되어 있습니다.
이 장비는 낮은 온도 건조 및 유기 용매 복구에 사용할 수 있습니다. 열 소스는 증기, 뜨거운 물 및 열 기름이 될 수 있습니다.특히 건조 과정에서 쉽게 산소화되는 물질을 건조하는 데 적합합니다.
제품 사용
의약품 진공 건조기는 열에 민감한 물질의 건조에 적합합니다. 더 높은 온도에서 폴리메리화되거나 악화되며 의약품, 화학 분야에서 널리 사용됩니다.,식품 및 전자 산업.
제품 특성
1- 진공 상태에서 가뭄 가루, 작은 곡물 및 매립 물질, 특히 열에 민감하고 산화되기 쉬운 물질독성이 있고 증발된 수분을 회수해야 합니다.;
2건조 대: 4-48 대
3GMP 설계
5열 공급원: 증기 또는 뜨거운 물
기술 매개 변수
| 이름 | VTD-R-600 | VTD-R-800 | VTD-R-1000 | VTD-R-1400 | VTD-S-10 | VTD-S-15 | VTD-S-20 |
| 건조실의 안쪽 세 (mm) | Ø600x976 | Ø800x1320 | Ø1000x1530 | Ø1400x2080 | 1500x1040x1200 | 1500x1400x1200 | 1500x1800x1200 |
| 건조실의 외부 크기 (mm) | 750x950x1050 | 950x1210x1350 | 1150x1410x1600 | 1550x1900x2150 | 1676x1700x1564 | 1676x2060x1564 | 1676x2500x1564 |
| 굽기 기기 층 | 4 | 4 | 5 | 8 | 5 | 8 | 12 |
| 내부 (mm) | 85 | 100 | 100 | 100 | 120 | 120 | 120 |
| 베이킹 트레이 크기 (mm) | 310x600x45 | 460x640x45 | 460x640x45 | 460x640x45 | 460x640x45 | 460x640x45 | 460x640x45 |
| 베이킹 트레이의 양 | 4 | 4 | 10 | 32 | 20 | 32 | 48 |
| 굽기 기구 안의 작업 압력 (Mpa) | <0.784 | <0.784 | <0.784 | <0.784 | <0.784 | <0.784 | <0.784 |
| 굽기 기기의 작동 온도 (oC) | 35-150 | 35-150 | 35-150 | 35-150 | 35-150 | 35-150 | 35-150 |
| 방 안의 진공의 정도 (실동 상태에서 작동하는 경우) | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 |
| -0.1 Mpa와 110 oC의 조건에서, 와트 (watts) 의 증발 속도 (kg/m2.hr) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| 콘덴서 사용 시, 진공 펌프의 모델 및 전력 ((kw) |
2X-15A 2KW |
2X-30A 3KW |
2X-30A 3KW |
2X-70A 5.5KW |
2X-70A 5.5KW |
2X-70A 5.5KW |
2X-90A 7.5KW |
| 콘덴서는 사용하지 않을 때, 진공 펌프의 모델 및 전력 (kW) |
SK-05 1.5KW |
SK-1 2.2KW |
SK-1 2.2KW |
SK-1 5.5KW |
SK-2 4KW |
SK-2 5.5KW |
SK-2 5.5KW |
| 건조실 무게 (kg) | 250 | 600 | 800 | 1400 | 1400 | 2100 | 3200 |
작동 원칙
VTD 시리즈 진공 선반 트레이 건조기는 진공 상태에서 가장 자주 사용되는 정적 챔버 건조기입니다.습한 물질로 가득 차있는 트레이는 건조 선반에 서로 위에 배치됩니다..
건조 과정에서 증기, 뜨거운 물 또는 열유와 같은 열 매체는 건조 선반에 연결되며 습한 물질로 열을 전달합니다. 진공 상태에서습도의 끓는점은 훨씬 낮습니다그래서 수분이 낮은 온도에서 증발할 수 있습니다. 진공 펌프는 지속적으로 증발 수분을 빨라지게 하는 것입니다.튜브 콘덴서와 버퍼 탱크가 증발된 수분을 회수하도록 장착되어 있습니다..

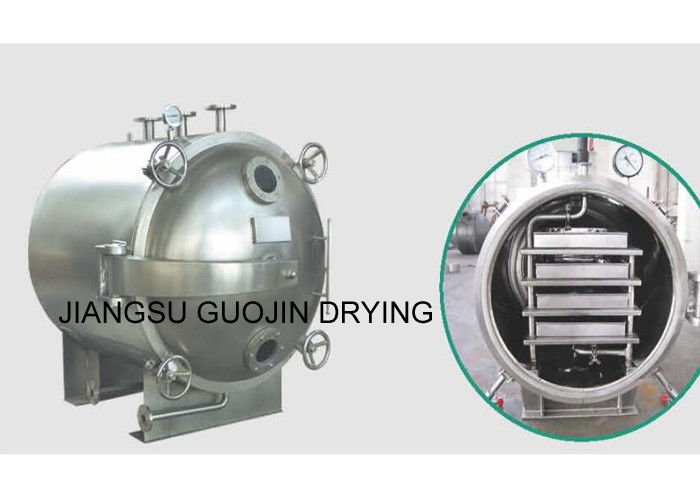

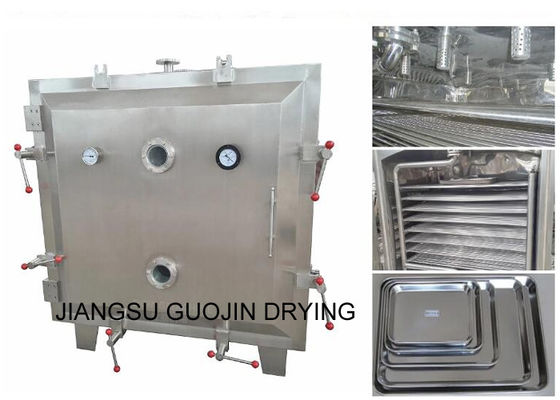

제품 전시
