상세 정보 |
|||
| Item Name: | High Efficiency Continuous Disc Plate Dryer for Granulated sugar | Model Type: | CPD-1200/6 |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Big disc diameter: | 1200mm |
| Small disc diameter: | 1000mm | Dryer diamter: | 1865mm |
| Height: | 3297mm | Drying area: | 4.9M2 |
| Power: | 1.1 | Material: | Stainless steel |
| Heating source: | Steam,Natural gas, LPG, Coal, Electricity | ||
| 강조하다: | 그래뉴당 디스크 건조기,4.9M2 디스크 건조기,그래뉴당 플레이트 드라이어 |
||
제품 설명
고효율 연속 디스크 플레이트 건조기
1연속 판 건조기 / 디스크 건조기 / CPD 판 건조기
2, 다양한 산업에 널리 적용됩니다.
3, 낮은 에너지 소비
4, 간편한 조작 및 제어
CPD 연속 디스크 플레이트 건조기 설명
CPD 시리즈 연속 판 건조기는 높은 효율의 전도 및 연속 건조 장비의 한 종류입니다. 그것의 독특한 구조와 작동 원칙은 높은 열 효율의 장점을 제공합니다.낮은 에너지 소비, 더 적은 점유 영역, 간단한 구성, 간편한 조작 및 제어뿐만 아니라 좋은 운영 환경 등 판 건조기는 화학 분야에서 건조 과정에 널리 사용됩니다.의약품, 농화학, 식품, 사료, 농산물 및 부산물의 처리 등 다양한 산업에서 잘 받아들여지고 있습니다.닫힌 및 진공 스타일과 1200의 네 가지 사양, 1500, 2200 및 2500; 그리고 세 가지 유형의 구조 A (탄소 철강), B (접촉 부품을위한 스테인레스 스틸) 및 C (B를 기반으로 증기 파이프, 주축 및 지원에 스테인레스 스틸을 추가합니다.그리고 실린더 몸체와 상단 덮개에 스테인레스 스틸 부착)4에서 180 평방 미터의 건조 면적으로, 우리는 현재 수백 개의 시리즈 제품 모델과 다양한 종류의 보조 장치가 다양한 제품의 요구 사항을 충족 할 수 있습니다.
CPD 연속 디스크 플레이트 건조기 작동 원리
습한 물질은 드라이어 상단에 있는 첫 번째 건조층에 지속적으로 공급됩니다.그것은 회전 하 고 회전 하 고 급기 나선 선을 따라 큰 건조 판의 외부 가장자리에 떨어지 때 rake 팔을 래크에 의해 흔들릴 것입니다물질은 작은 건조판에서 외부 가장자리로 이동하고 아래의 큰 건조판의 외부 가장자리로 떨어집니다.두 작은 큰 건조판은 재료가 지속적으로 건조기를 통과 할 수 있도록 번갈아 배치됩니다. 열 매체는 포화 증기, 뜨거운 물 또는 열 기름이 될 수 있습니다. 열은 한쪽 끝에서 홀한 건조판으로 인도되고 다른 끝에서 나오게됩니다.마른 재료는 마른 판의 마지막 층에서 드라이어의 바닥에 떨어지고 그 다음 배출 출구에 레이크로 이동합니다. 소재의 습도는 윗 뚜?? 에 있는 배기가스 출구에서 제거됩니다. 진공형 판 건조기에서는 습기가 윗 뚜?? 에 있는 진공 펌프에 의해 빨려집니다.마른 물질은 바닥 층에서 배출됩니다건조 능력은 건조기 가느러미 가열기, 용매 추출용 응축기, 바그 먼지 제거기, 반환 및 혼합 메커니즘, 드래프트 팬과 같은 보조 장치가 장착되면 향상 될 수 있습니다.등등.
CPD 연속 디스크 플레이트 건조기 특징
1- 간편한 제어, 광범위한 응용
2간단하고 간편한 조작
3낮은 에너지 소비
4좋은 운영 환경, 용매는 복원 될 수 있으며 분말 배출은 배기가스의 요구 사항을 충족합니다.
5설치가 쉬우며 작은 사용 면적.
CPD 연속 디스크 플레이트 건조기 기술 특징
1- 건조판
(1) 원압: 일반 0.4MPa, 최대 1.6MPa에 도달 할 수 있습니다.
(2) 작업 압력: 일반적으로 0.4MPa 이하이며 최대 1.6MPa까지 도달 할 수 있습니다.
(3) 난방 매개체: 증기, 뜨거운 물, 기름. 건조판의 온도가 100°C일 때, 뜨거운 물을 사용할 수 있습니다. 100°C~150°C에서는 포화 수증기 ≤0.4MPa 또는 증기 가스를 사용할 수 있습니다.그리고 150°C~320°C, 그것은 기름이 될 것입니다. > 32 C 때 그것은 전기, 기름 또는 녹은 소금으로 가열됩니다.
2-물질 전송 시스템
(1) 주축 회전 속도: 1 ~ 10r/min, 변환기의 전자기성 타이밍.
(2) 하로우 팔: 각 층에 주 샤프트에 고정 된 2 ~ 8 조각의 팔이 있습니다.
(3) 톱니: 톱니 를 둘러싸고, 톱니 의 표면 과 함께 떠다니며 접착 을 유지 한다. 여러 종류 가 있다.
(4) 롤러: 쉽게 응집하거나 쇄질의 요구 사항에 따라 열 전달과 건조 과정은
롤러 (roller) 를 적절한 곳에 배치하여 강화됩니다.
3- 셸
선택의 세 가지 유형이 있습니다: 정상 압력, 밀폐 및 진공
(1) 정상 압력:실린더 또는 여덟 면 실린더, 전체 및 이중 구조가 있습니다. 난방 매체의 주요 입수 및 출구 파이프는 껍질에있을 수 있습니다.또한 외부 껍질에있을 수 있습니다.
(2) 밀폐: 실린더 모양의 껍질, 5kPa의 내부 압력을 견딜 수 있습니다. 난방 매체의 입구와 출구의 주요 도로는 껍질 내부 또는 외부에있을 수 있습니다.
(3) 진공: 실린더 모양의 껍질, 0.1MPa의 외부 압력을 견딜 수 있습니다. 입구와 출구의 주요 도로는 껍질 내부에 있습니다.
4- 에어 히터
건조 효율을 높이기 위해 큰 증발 용량을 적용하는 것이 정상입니다.
CPD 연속 디스크 플레이트 건조기 응용
건조, 열 분해, 연소, 냉각, 반응 및 수비:
1유기화학물질
2광물화학
3의약품 및 식품
4먹이 및 비료
CPD 연속 디스크 플레이트 건조기 기술 매개 변수
| 종류 | 직경 ((mm) | 높이 ((mm) | 마른 면적 ((m2) | 전력 (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

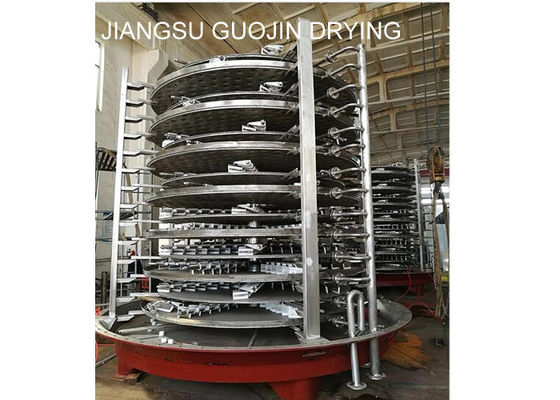

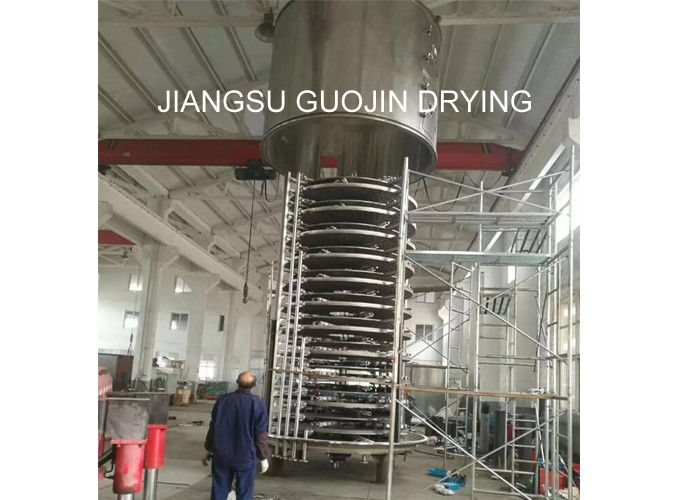

CPD 연속 디스크 플레이트 드라이어 쇼
