상세 정보 |
|||
| Item Name: | Foodstuff Continuous Disc Plate Drying Machine | Model Type: | CPD-1200/8 |
|---|---|---|---|
| Layers: | 8 | Application: | Foodstuff Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 3717mm |
| Drying area: | 6.6M2 | Power: | 11.5 |
| Material: | Stainless Steel | Heating source: | Electricity |
| 강조하다: | 6.6M2 플레이트 건조 기계,플레이트 건조 기계 11.5KW,6.6M2 플레이트 드라이어 |
||
제품 설명
식품 연속 디스크 판 건조 기계
CPD 시리즈 연속 디스크 건조기는 높은 효율의 전도 및 연속 건조 장비입니다. 그것의 독특한 구조와 작동 원리는 높은 열 효율의 장점을 결정,낮은 에너지 소비, 작은 점유면적, 간단한 구성, 쉬운 조작 및 제어뿐만 아니라 좋은 운영 환경 등그것은 화학 분야에서 건조 과정에서 널리 사용될 수 있습니다., 의약품, 농업, 식품, 사료 및 기타 산업.
세 가지 주요 유형: 정상 압력 유형, 폐쇄 유형, 진공 유형; 그리고 네 가지 주요 모델: 1200, 1500, 2200, 2500 및 3000; 그리고 세 가지 유형의 재료 등급, A (탄소 강철),B (물질 접촉 부위에 스테인리스 스틸을 사용), 및 C (물질 접촉 영역, 증기 파이프, 주요 샤프트 및 지원 및 실린더 몸체 및 상단 덮개에 대한 포장을 위해 스테인레스 스틸을 사용하십시오). 건조기의 건조 영역은 4 ~ 180입니다.우리는 모든 고객의 요구 사항을 충족 할 수있는 보조 장치와 함께 수백 가지 모델을 생산했습니다.
CPD 연속 디스크 플레이트 건조기 작동 원리
젖은 물질은 공급 장치에서 지속적으로 건조기의 상단 판에 공급됩니다.플러와 함께 회전 운송 팔은 플레이트의 가열 된 표면을 통해 나선 패턴에 물질을 운송이 방법으로 제품은 반복적으로 돌리고 건조 표면과 자주 접촉합니다. 소 지름 판에 소재가 외부 가장자리로 전달됩니다.그것은 바로 아래에 큰 판에 가장자리를 넘어 떨어지는이 판에서 물질은 중앙 구멍으로 안으로 이동하여 다음 작은 판에 떨어집니다.재료는 건조기를 통해 지속적으로 전달됩니다.마른 물질은 마지막 판에서 건조 방의 바닥 표면에 떨어지고, 그 후 롤을 사용하여 배수관으로 전달됩니다.수분 건조기를 통해 운송 중에 재료에서 증발동시에, 필터링 및 가열 후 뜨거운 공기는 건조 방으로 불립니다.뜨거운 공기의 온도는 판 온도와 비슷하고 그것의 주요 기능은 물질에서 습기를 전달하는 것입니다젖은 가스는 필터링 후 공기 밖으로 배출됩니다.
CPD 연속 디스크 플레이트 건조기 특징
1- 간편한 제어, 광범위한 응용
2간단하고 간편한 조작
3낮은 에너지 소비
4좋은 운영 환경, 용매는 복원 될 수 있으며 분말 배출은 배기가스의 요구 사항을 충족합니다.
5설치가 쉬우며 작은 사용 면적.
CPD 연속 디스크 플레이트 건조기 기술 특징
1- 건조판
(1) 원압: 일반 0.4MPa, 최대 1.6MPa에 도달 할 수 있습니다.
(2) 작업 압력: 일반적으로 0.4MPa 이하이며 최대 1.6MPa까지 도달 할 수 있습니다.
(3) 난방 매개체: 증기, 뜨거운 물, 기름. 건조판의 온도가 100°C일 때, 뜨거운 물을 사용할 수 있습니다. 100°C~150°C에서는 포화 수증기 ≤0.4MPa 또는 증기 가스를 사용할 수 있습니다.그리고 150°C~320°C, 그것은 기름이 될 것입니다. > 32 C 때 그것은 전기, 기름 또는 녹은 소금으로 가열됩니다.
2-물질 전송 시스템
(1) 주축 회전 속도: 1 ~ 10r/min, 변환기의 전자기성 타이밍.
(2) 하로우 팔: 각 층에 주 샤프트에 고정 된 2 ~ 8 조각의 팔이 있습니다.
(3) 톱니: 톱니 를 둘러싸고, 톱니 의 표면 과 함께 떠다니며 접착 을 유지 한다. 여러 종류 가 있다.
(4) 롤러: 쉽게 응집하거나 쇄질의 요구 사항에 따라 열 전달과 건조 과정은
롤러 (roller) 를 적절한 곳에 배치하여 강화됩니다.
3- 셸
선택의 세 가지 유형이 있습니다: 정상 압력, 밀폐 및 진공
(1) 정상 압력:실린더 또는 여덟 면 실린더, 전체 및 이중 구조가 있습니다. 난방 매체의 주요 입수 및 출구 파이프는 껍질에있을 수 있습니다.또한 외부 껍질에있을 수 있습니다.
(2) 밀폐: 실린더 모양의 껍질, 5kPa의 내부 압력을 견딜 수 있습니다. 난방 매체의 입구와 출구의 주요 도로는 껍질 내부 또는 외부에있을 수 있습니다.
(3) 진공: 실린더 모양의 껍질, 0.1MPa의 외부 압력을 견딜 수 있습니다. 입구와 출구의 주요 도로는 껍질 내부에 있습니다.
4- 에어 히터
건조 효율을 높이기 위해 큰 증발 용량을 적용하는 것이 정상입니다.
CPD 연속 디스크 플레이트 건조기 응용
건조, 열 분해, 연소, 냉각, 반응 및 수비:
1유기화학물질
2광물화학
3의약품 및 식품
4먹이 및 비료
CPD 연속 디스크 플레이트 건조기 기술 매개 변수
| 종류 | 직경 ((mm) | 높이 ((mm) | 마른 면적 ((m2) | 전력 (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

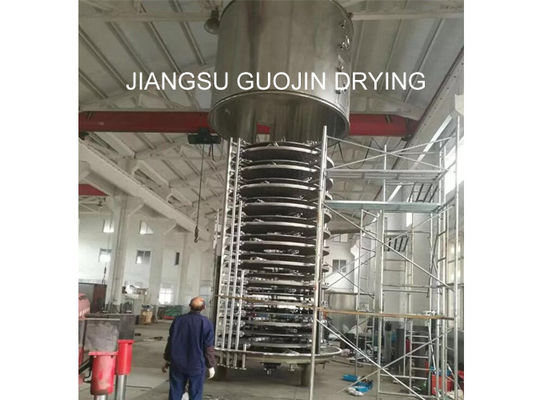

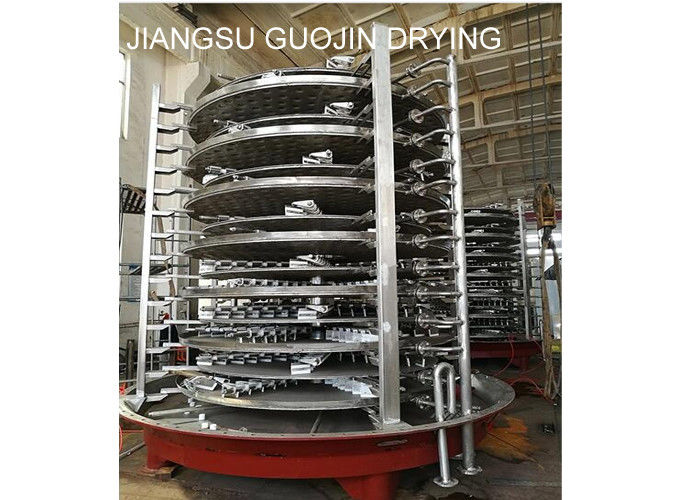

CPD 연속 디스크 플레이트 드라이어 쇼
