상세 정보 |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| 강조하다: | 1000 밀리미터 디스크 건조기,1200 밀리미터 디스크 건조기,플레이트 드라이어 8.2M2 |
||
제품 설명
10 층 1200mm 디스크 지름 의약품 연속 디스크 플레이트 건조기
CPD 시리즈 연속 디스크 건조기는 높은 효율의 전도 및 연속 건조 장비입니다. 그것의 독특한 구조와 작동 원리는 높은 열 효율의 장점을 결정,낮은 에너지 소비, 작은 점유면적, 간단한 구성, 쉬운 조작 및 제어뿐만 아니라 좋은 운영 환경 등그것은 화학 분야에서 건조 과정에서 널리 사용될 수 있습니다., 의약품, 농업, 식품, 사료 및 기타 산업.
세 가지 주요 유형: 정상 압력 유형, 폐쇄 유형, 진공 유형; 그리고 네 가지 주요 모델: 1200, 1500, 2200, 2500 및 3000; 그리고 세 가지 유형의 재료 등급, A (탄소 강철),B (물질 접촉 부위에 스테인리스 스틸을 사용), 및 C (물질 접촉 영역, 증기 파이프, 주요 샤프트 및 지원 및 실린더 몸체 및 상단 덮개에 대한 포장을 위해 스테인레스 스틸을 사용하십시오). 건조기의 건조 영역은 4 ~ 180입니다.우리는 모든 고객의 요구 사항을 충족 할 수있는 보조 장치와 함께 수백 가지 모델을 생산했습니다.
CPD 연속 디스크 플레이트 건조기 작동 원리
젖은 물질은 공급 장치에서 지속적으로 건조기의 상단 판에 공급됩니다.플러와 함께 회전 운송 팔은 플레이트의 가열 된 표면을 통해 나선 패턴에 물질을 운송이 방법으로 제품은 반복적으로 돌리고 건조 표면과 자주 접촉합니다. 소 지름 판에 소재가 외부 가장자리로 전달됩니다.그것은 바로 아래에 큰 판에 가장자리를 넘어 떨어지는이 판에서 물질은 중앙 구멍으로 안으로 이동하여 다음 작은 판에 떨어집니다.재료는 건조기를 통해 지속적으로 전달됩니다.마른 물질은 마지막 판에서 건조 방의 바닥 표면에 떨어지고, 그 후 롤을 사용하여 배수관으로 전달됩니다.수분 건조기를 통해 운송 중에 재료에서 증발동시에, 필터링 및 가열 후 뜨거운 공기는 건조 방으로 불립니다.뜨거운 공기의 온도는 판 온도와 비슷하고 그것의 주요 기능은 물질에서 습기를 전달하는 것입니다젖은 가스는 필터링 후 공기 밖으로 배출됩니다.
CPD 연속 디스크 플레이트 건조기 특징
(1) 간편한 제어, 광범위한 응용
1- 재료의 두께, 주축의 회전 속도, 하로우의 팔의 수, 스타일 및 크기의 하로우를 조절하여 최상의 건조 과정을 달성합니다.
2. 건조판의 각 층은 열 또는 차가운 물질을 열하거나 차가운 재료로 개별적으로 열거나 차가운 매체로 공급하여 온도 조절을 정확하고 쉽게 할 수 있습니다.
3재료의 체류 시간은 정확하게 조정할 수 있습니다.
4- 원회류 및 혼합없이 재료의 단일 흐름 방향, 균일한 건조 및 안정적인 품질, 재 혼합이 필요하지 않습니다.
(2) 쉽고 간단한 조작
1드라이어의 시작 중지 매우 간단합니다
2재료 공급이 중단 된 후, 그들은 쉽게 하러에 의해 건조기에서 배출 될 수 있습니다.
3조심스러운 청소 및 관찰은 대규모 전망 창을 통해 장비 내부에서 수행 할 수 있습니다.
(3) 낮은 에너지 소비
1재료의 얇은 계층, 주축의 낮은 속도, 소의 힘과 에너지를 소재의 전달 시스템에 필요한.
2. 열을 전달하여 건조하여 높은 난방 효율과 낮은 에너지 소비를합니다.
(4) 좋은 작동 환경, 용매는 복원 될 수 있으며 분말 배출은 배기가스 요구 사항을 충족합니다.
1정상 압력 유형: 장비 내부의 공기 흐름 속도가 낮고 위쪽 부분에서 습도가 높고 하쪽 부분에서는 습도가 낮기 때문에 먼지는 장비로 떠다니지 못했습니다.그래서 거의 톱니 가스에서 먼지 가루가 없습니다 위에 습한 배charge 포트에서 방출.
2. 폐쇄형: 습한 운반 가스에서 유기 용매를 쉽게 복구 할 수있는 용매 복원 장치가 장착되어 있습니다. 용매 복원 장치는 간단한 구조와 높은 복원율을 가지고 있습니다.그리고 질소는 소화 대상이 되는 폐쇄 순환의 습한 운반 가스로 사용될 수 있습니다., 폭발 및 산화, 그리고 유독 물질을 안전 작동을 위해. 특히 용연성, 폭발성 및 유독 물질의 건조에 적합합니다.
3진공 유형: 판 건조기가 진공 상태에서 작동하는 경우 특히 열에 민감한 재료를 건조하기에 적합합니다.
(5) 설치 가 쉬우며 사용 면적 이 작다.
1● 건조기는 배달을 위해 전체에 있기 때문에, 그것은 매우 쉽게 설치 및 단지 호스팅에 의해 현장에서 고정됩니다.
2건조판이 층별로 배치되어 수직으로 설치되므로 건조 부위가 크지만 작은 점유 면적을 차지합니다.
CPD 연속 디스크 플레이트 건조기 기술 특징
1- 건조판
(1) 원압: 일반 0.4MPa, 최대 1.6MPa에 도달 할 수 있습니다.
(2) 작업 압력: 일반적으로 0.4MPa 이하이며 최대 1.6MPa까지 도달 할 수 있습니다.
(3) 난방 매개체: 증기, 뜨거운 물, 기름. 건조판의 온도가 100°C일 때, 뜨거운 물을 사용할 수 있습니다. 100°C~150°C에서는 포화 수증기 ≤0.4MPa 또는 증기 가스를 사용할 수 있습니다.그리고 150°C~320°C, 그것은 기름이 될 것입니다. > 32 C 때 그것은 전기, 기름 또는 녹은 소금으로 가열됩니다.
2-물질 전송 시스템
(1) 주축 회전 속도: 1 ~ 10r/min, 변환기의 전자기성 타이밍.
(2) 하로우 팔: 각 층에 주 샤프트에 고정 된 2 ~ 8 조각의 팔이 있습니다.
(3) 톱니: 톱니 를 둘러싸고, 톱니 의 표면 과 함께 떠다니며 접착 을 유지 한다. 여러 종류 가 있다.
(4) 롤러: 쉽게 응집하거나 쇄질의 요구 사항에 따라 열 전달과 건조 과정은
롤러 (roller) 를 적절한 곳에 배치하여 강화됩니다.
3- 셸
선택의 세 가지 유형이 있습니다: 정상 압력, 밀폐 및 진공
(1) 정상 압력:실린더 또는 여덟 면 실린더, 전체 및 이중 구조가 있습니다. 난방 매체의 주요 입수 및 출구 파이프는 껍질에있을 수 있습니다.또한 외부 껍질에있을 수 있습니다.
(2) 밀폐: 실린더 모양의 껍질, 5kPa의 내부 압력을 견딜 수 있습니다. 난방 매체의 입구와 출구의 주요 도로는 껍질 내부 또는 외부에있을 수 있습니다.
(3) 진공: 실린더 모양의 껍질, 0.1MPa의 외부 압력을 견딜 수 있습니다. 입구와 출구의 주요 도로는 껍질 내부에 있습니다.
4- 에어 히터
건조 효율을 높이기 위해 큰 증발 용량을 적용하는 것이 정상입니다.
CPD 연속 디스크 플레이트 건조기 응용
건조, 열 분해, 연소, 냉각, 반응 및 수비:
1유기화학물질
2광물화학
3의약품 및 식품
4먹이 및 비료
CPD 연속 디스크 플레이트 건조기 기술 매개 변수
| 종류 | 직경 ((mm) | 높이 ((mm) | 마른 면적 ((m2) | 전력 (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

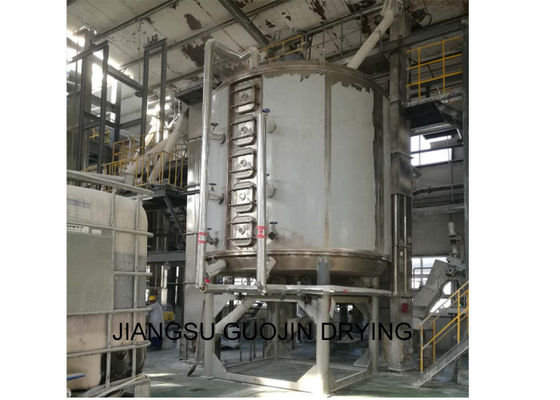

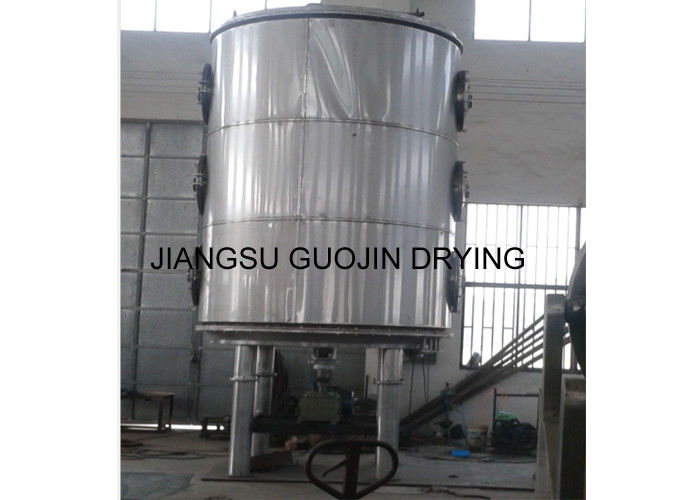

CPD 연속 디스크 플레이트 드라이어 쇼
