상세 정보 |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| 강조하다: | 활성탄 디스크 건조기,활성 탄소 디스크 건조기,49.3M2 플레이트 드라이어 |
||
제품 설명
액티베이션 탄소/활성 석탄을 위한 연속 디스크 플레이트 건조기
간헐적 혼합 건조기를 기반으로, 디스크 플레이트 건조기는 지속적인 개선을 통해 개발 된 다층 고정 된 홀 홀 히팅 원형 운반 디스크입니다.지속적인 개선으로 개발된. 건조 과정은 열 운반자를 홀드 디스크의 각 층으로 전달하는 것입니다. 열 전도 방식에서 디스크 표면에 배치 된 습한 물질은 간접적으로 가열됩니다.그리고 롤링 소재의 젖은 부분은 빗자루와 빗자루를 회전시키는 작용으로 작동 온도 아래서 증발됩니다., 그리고 증기는 장비의 배열 가스와 함께 배출되므로 자격을 갖춘 건조 완제품은 지속적으로 장비의 바닥에서 얻을 수 있습니다.
- 네
CPD 연속 디스크 플레이트 건조기 작동 원리
습한 물질은 드라이어 상단에 있는 첫 번째 건조층에 지속적으로 공급됩니다.그것은 회전 하 고 회전 하 고 급기 나선 선을 따라 큰 건조 판의 외부 가장자리에 떨어지 때 rake 팔을 래크에 의해 흔들릴 것입니다물질은 작은 건조판에서 외부 가장자리로 이동하고 아래의 큰 건조판의 외부 가장자리로 떨어집니다.두 작은 큰 건조판은 재료가 지속적으로 건조기를 통과 할 수 있도록 번갈아 배치됩니다. 열 매체는 포화 증기, 뜨거운 물 또는 열 기름이 될 수 있습니다. 열은 한쪽 끝에서 홀한 건조판으로 인도되고 다른 끝에서 나오게됩니다.마른 재료는 마른 판의 마지막 층에서 드라이어의 바닥에 떨어지고 그 다음 배출 출구에 레이크로 이동합니다. 소재의 습도는 윗 뚜?? 에 있는 배기가스 출구에서 제거됩니다. 진공형 판 건조기에서는 습기가 윗 뚜?? 에 있는 진공 펌프에 의해 빨려집니다.마른 물질은 바닥 층에서 배출됩니다건조 능력은 건조기 가느러미 가열기, 용매 추출용 응축기, 바그 먼지 제거기, 반환 및 혼합 메커니즘, 드래프트 팬과 같은 보조 장치가 장착되면 향상 될 수 있습니다.등등.
CPD 연속 디스크 플레이트 건조기 특징
(1) 간편한 제어, 광범위한 응용
1- 재료의 두께, 주축의 회전 속도, 하로우의 팔의 수, 스타일 및 크기의 하로우를 조절하여 최상의 건조 과정을 달성합니다.
2. 건조판의 각 층은 열 또는 차가운 물질을 열하거나 차가운 재료로 개별적으로 열거나 차가운 매체로 공급하여 온도 조절을 정확하고 쉽게 할 수 있습니다.
3재료의 체류 시간은 정확하게 조정할 수 있습니다.
4- 원회류 및 혼합없이 재료의 단일 흐름 방향, 균일한 건조 및 안정적인 품질, 재 혼합이 필요하지 않습니다.
(2) 쉽고 간단한 조작
1드라이어의 시작 중지 매우 간단합니다
2재료 공급이 중단 된 후, 그들은 쉽게 하러에 의해 건조기에서 배출 될 수 있습니다.
3조심스러운 청소 및 관찰은 대규모 전망 창을 통해 장비 내부에서 수행 할 수 있습니다.
(3) 낮은 에너지 소비
1재료의 얇은 계층, 주축의 낮은 속도, 소의 힘과 에너지를 소재의 전달 시스템에 필요한.
2. 열을 전달하여 건조하여 높은 난방 효율과 낮은 에너지 소비를합니다.
(4) 좋은 작동 환경, 용매는 복원 될 수 있으며 분말 배출은 배기가스 요구 사항을 충족합니다.
1정상 압력 유형: 장비 내부의 공기 흐름 속도가 낮고 위쪽 부분에서 습도가 높고 하쪽 부분에서는 습도가 낮기 때문에 먼지는 장비로 떠다니지 못했습니다.그래서 거의 톱니 가스에서 먼지 가루가 없습니다 위에 습한 배charge 포트에서 방출.
2. 폐쇄형: 습한 운반 가스에서 유기 용매를 쉽게 복구 할 수있는 용매 복원 장치가 장착되어 있습니다. 용매 복원 장치는 간단한 구조와 높은 복원율을 가지고 있습니다.그리고 질소는 소화 대상이 되는 폐쇄 순환의 습한 운반 가스로 사용될 수 있습니다., 폭발 및 산화, 그리고 유독 물질을 안전 작동을 위해. 특히 용연성, 폭발성 및 유독 물질의 건조에 적합합니다.
3진공 유형: 판 건조기가 진공 상태에서 작동하는 경우 특히 열에 민감한 재료를 건조하기에 적합합니다.
(5) 설치 가 쉬우며 사용 면적 이 작다.
1● 건조기는 배달을 위해 전체에 있기 때문에, 그것은 매우 쉽게 설치 및 단지 호스팅에 의해 현장에서 고정됩니다.
2건조판이 층별로 배치되어 수직으로 설치되므로 건조 부위가 크지만 작은 점유 면적을 차지합니다.
CPD 연속 디스크 플레이트 건조기 기술 매개 변수
1건조 트레이
- 설계 압력: 일반적으로 0.4Mpa, 최대 압력은 1.6MPa입니다.
- 최대 작업 압력: 일반적으로 ≤0.4Mpa, 최대 압력은 1.6MPa입니다.
- 열원: 증기, 뜨거운 물 또는 열유: 건조판의 온도가 100°C일 때 뜨거운 물을 열원으로 사용하십시오. 포화 물 증기 ≤0.4Mpa 또는 증기 가스 건조판의 온도가 100°C ~ 150°C일 때용수유는 건조판의 온도가 150°C~320°C일 때 사용한다.
2물질 전송 시스템
- 주축의 회전: 1 ~ 10 rpm, 전자기 또는 변환기 타이밍.
- 레이크 팔: 2 ~ 8 개의 레이크 팔이 각 층의 주요 샤프트에 고정됩니다.
- 톱니 톱니: 톱니 톱니는 톱니 팔에 꽂혀 있으며 판 표면과 함께 떠 있습니다. 여러 종류의 톱니 톱니가 있습니다.
- 롤러: 소재가 쉽게 집약되거나 깎아야 할 경우 롤러를 적절한 위치에 배치하여 열 전달과 건조 과정을 강화해야합니다.
3세 가지 유형의 건조기 몸체: 정상 압력, 밀폐, 진공
- 정상 압력: 건조기체는 원통형 또는 팔각형이며 구조는 통합되거나 분리 될 수 있습니다. 열 소스를위한 유관 시스템은 건조기 내부 또는 외부에 배치 될 수 있습니다.
- 밀폐: 건조기체는 원통형이며 5KPa의 내부 압력을 견딜 수 있습니다. 열 소스를 위한 통로 시스템은 건조기 내부 또는 외부에 배치 될 수 있습니다.
- 진공: 건조기체는 원통형이며 설계 압력은 0.1MPa입니다. 열 소스를 위한 통로 시스템은 건조기에 안쪽에 위치합니다.
4에어 히터
공기 난방기는 일반적으로 건조 효율을 높이기 위해 더 큰 증발 용량 요구 사항을 충족하는 데 사용됩니다.
CPD 연속 디스크 플레이트 건조기 기술 매개 변수
| 종류 | 직경 ((mm) | 높이 ((mm) | 마른 면적 ((m2) | 전력 (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

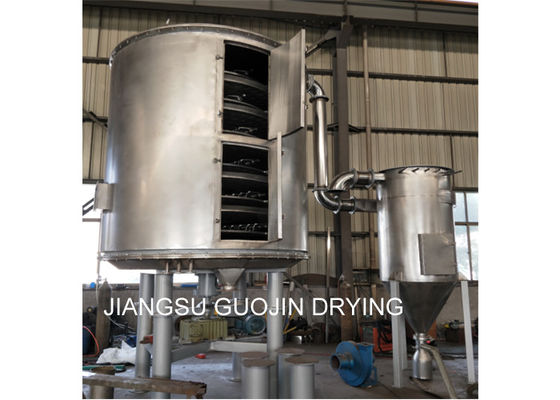

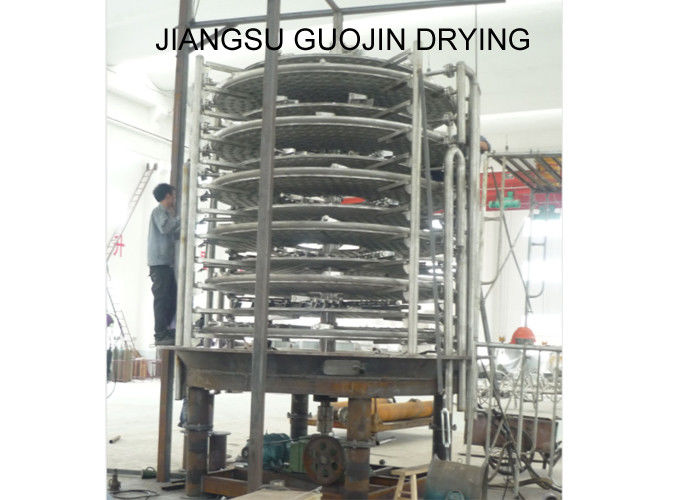

CPD 연속 디스크 플레이트 드라이어 쇼
