상세 정보 |
|||
| Item Name: | Continuous Plate Rotary Dryer/Disc Plate Drier For Coconut Powder | Model Type: | CPD-2500/6 |
|---|---|---|---|
| Layers: | 6 | Application: | Industry processing |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 3981mm |
| Drying area: | 26.3M2 | Power: | 4 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| 강조하다: | 26.3M2 회전식 디스크 드라이어,회전식 디스크 건조기 4KW,로터리 드라이어 4KW |
||
제품 설명
코코넛 파우더를 위한 연속 판 회전 드라이어/디스크 판 드라이어
CPD 시리즈 연속 판 건조기 설명 판 건조기는 높은 효과 선도 및 연속 건조 장비의 한 종류입니다.그것의 독특한 구조와 작동 원칙은 높은 열 효율의 장점을 결정, 낮은 에너지 소비, 작은 점유 면적, 간단한 구성, 쉬운 조작 및 제어뿐만 아니라 친절한 운영 환경 등그것은 화학 산업 분야에서 건조 과정에서 널리 사용될 수 있습니다., 의약품 산업, 의약품, 농화학, 식품, 사료, 농산물 및 부산물 처리 등,그리고 다양한 분야에 의해 잘 받아들여지고 있습니다.현재 3개의 큰 카테고리가 있습니다. 정상 압력, 폐쇄형, 진공형, 4개의 사이즈인 1200, 1500, 2200, 3000, 그리고 3가지 종류의 재료, 즉 A (탄소강),B (재료와 접촉하는 모든 부분에 사용되는 스테인레스 스틸) 및 C (B의 기초로 증기 파이프에 스테인레스 스틸 재료를 추가하기 위해), 수동 셰프트 및 지원, 실린더 몸체 및 상단 덮개에 대한 스테인레스 스틸 부리)이제 우리는 시리즈 제품의 수백 가지 모델과 다양한 종류의 보조 장치가 있습니다..
그것은 의약품 중간, 살충제, 화학, 제약, 식품, 사료 등 산업에서 사용되며, 가루 곡성 물질의 건조 및 냉각과 같은 것입니다.
건조-열분해-연소-냉각-반응-상화
- 네
CPD 연속 디스크 플레이트 건조기 작동 원리
습한 물질은 드라이어 상단에 있는 첫 번째 건조층에 지속적으로 공급됩니다.그것은 회전 하 고 회전 하 고 급기 나선 선을 따라 큰 건조 판의 외부 가장자리에 떨어지 때 rake 팔을 래크에 의해 흔들릴 것입니다물질은 작은 건조판에서 외부 가장자리로 이동하고 아래의 큰 건조판의 외부 가장자리로 떨어집니다.두 작은 큰 건조판은 재료가 지속적으로 건조기를 통과 할 수 있도록 번갈아 배치됩니다. 열 매체는 포화 증기, 뜨거운 물 또는 열 기름이 될 수 있습니다. 열은 한쪽 끝에서 홀한 건조판으로 인도되고 다른 끝에서 나오게됩니다.마른 재료는 마른 판의 마지막 층에서 드라이어의 바닥에 떨어지고 그 다음 배출 출구에 레이크로 이동합니다. 소재의 습도는 윗 뚜?? 에 있는 배기가스 출구에서 제거됩니다. 진공형 판 건조기에서는 습기가 윗 뚜?? 에 있는 진공 펌프에 의해 빨려집니다.마른 물질은 바닥 층에서 배출됩니다건조 능력은 건조기 가느러미 가열기, 용매 추출용 응축기, 바그 먼지 제거기, 반환 및 혼합 메커니즘, 드래프트 팬과 같은 보조 장치가 장착되면 향상 될 수 있습니다.등등.
CPD 연속 디스크 플레이트 건조기 특징
1쉬운 조절, 강력한 적용 가능성, 매우 간단한 시작-정지 동작.
2. 건조판의 각 층은 별도로 뜨거운 / 차가운 미디어에 공급 될 수 있으며 재료 온도 조절은 정확합니다.
3재료의 체류 시간은 정확하게 조정할 수 있습니다.
4재료 흐름 방향은 단일이며, 역 혼합 현상이 없으며, 건조는 균일하며 품질은 안정적입니다.
5먹이를 중단 한 후 물질을 옮기는 랙 블레이드는 드라이어에서 재료를 빠르게 비울 수 있습니다.
6장비의 신중한 청소 및 관찰은 특수 대형 검사 문과 거울을 통해 수행 될 수 있습니다.
7재료 층은 매우 얇고 스핀드 속도는 낮고 시스템의 설치 전력은 낮고 전력 소비는 낮습니다.
8작동 환경은 좋고 용액은 회수 될 수 있으며 배기가스 먼지 함량은 매우 낮습니다.
9그것은 특히 열에 민감한 재료의 건조를 위해 진공에서 작동 할 수 있습니다.
10. 건조기는 전체로 제조됩니다. 그것은 단지 들어올리고 위치 할 필요가 있습니다. 그것은 설치 및 위치 매우 쉽습니다.
11건조판 배열 및 수직 설치는 작은 영역을 차지합니다.
CPD 연속 디스크 플레이트 건조기 기술 매개 변수
1건조 트레이
- 설계 압력: 일반적으로 0.4Mpa, 최대 압력은 1.6MPa입니다.
- 최대 작업 압력: 일반적으로 ≤0.4Mpa, 최대 압력은 1.6MPa입니다.
- 열원: 증기, 뜨거운 물 또는 열유: 건조판의 온도가 100°C일 때 뜨거운 물을 열원으로 사용하십시오. 포화 물 증기 ≤0.4Mpa 또는 증기 가스 건조판의 온도가 100°C ~ 150°C일 때용수유는 건조판의 온도가 150°C~320°C일 때 사용한다.
2물질 전송 시스템
- 주축의 회전: 1 ~ 10 rpm, 전자기 또는 변환기 타이밍.
- 레이크 팔: 2 ~ 8 개의 레이크 팔이 각 층의 주요 샤프트에 고정됩니다.
- 톱니 톱니: 톱니 톱니는 톱니 팔에 꽂혀 있으며 판 표면과 함께 떠 있습니다. 여러 종류의 톱니 톱니가 있습니다.
- 롤러: 소재가 쉽게 집약되거나 깎아야 할 경우 롤러를 적절한 위치에 배치하여 열 전달과 건조 과정을 강화해야합니다.
3세 가지 유형의 건조기 몸체: 정상 압력, 밀폐, 진공
- 정상 압력: 건조기체는 원통형 또는 팔각형이며 구조는 통합되거나 분리 될 수 있습니다. 열 소스를위한 유관 시스템은 건조기 내부 또는 외부에 배치 될 수 있습니다.
- 밀폐: 건조기체는 원통형이며 5KPa의 내부 압력을 견딜 수 있습니다. 열 소스를 위한 통로 시스템은 건조기 내부 또는 외부에 배치 될 수 있습니다.
- 진공: 건조기체는 원통형이며 설계 압력은 0.1MPa입니다. 열 소스를 위한 통로 시스템은 건조기에 안쪽에 위치합니다.
4에어 히터
공기 난방기는 일반적으로 건조 효율을 높이기 위해 더 큰 증발 용량 요구 사항을 충족하는 데 사용됩니다.
CPD 연속 디스크 플레이트 건조기 기술 매개 변수
| 종류 | 직경 ((mm) | 높이 ((mm) | 마른 면적 ((m2) | 전력 (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

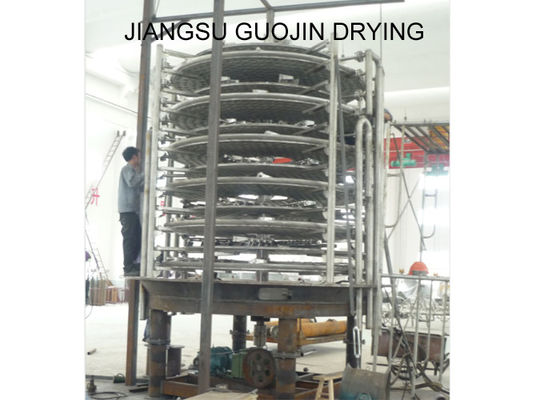

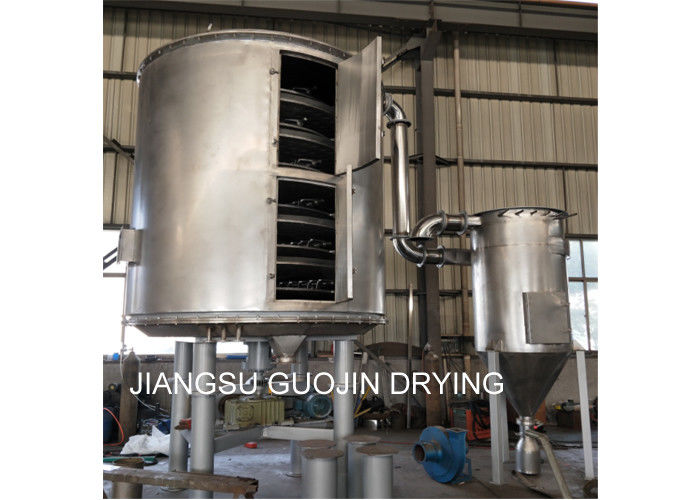

CPD 연속 디스크 플레이트 드라이어 쇼
