상세 정보 |
|||
| Item Name: | Continuous Disc Plate Dryer For Sand/Granulated/Powdered | Model Type: | CPD-3000/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Chemicals Industry, Pharmaceutical Industry |
| Big disc diameter: | 3000mm | Small disc diameter: | 2800mm |
| Dryer diamter: | 3768mm | Height: | 5643mm |
| Drying area: | 60M2 | Power: | 11 |
| Material: | Stainless Steel,Carbon Steel | Heating source: | Electricity,Steam,Gas,Coal |
| 강조하다: | 11KW 플레이트 Dryer,60M2 플레이트 Dryer,10 레이어 디스크 건조기 60M2 |
||
제품 설명
모래/그라들/포드 용 연속 디스크 플레이트 건조기
CPD 시리즈 연속 디스크 건조기는 높은 효율의 전도 및 연속 건조 장비입니다. 그것의 독특한 구조와 작동 원리는 높은 열 효율의 장점을 결정,낮은 에너지 소비, 작은 점유면적, 간단한 구성, 쉬운 조작 및 제어뿐만 아니라 좋은 운영 환경 등그것은 화학 분야에서 건조 과정에서 널리 사용될 수 있습니다., 의약품, 농업, 식품, 사료 및 기타 산업.
CPD 바륨 탄산 건조기 특징
(1) 조정 및 제어 용이성 높습니다.
- 건조효율은 재료층의 두께, 주축의 회전 속도, 톱니 팔의 양, 톱니 판의 모양과 크기를 조절함으로써 향상될 수 있다.
- 각 건조 층은 열 또는 냉각을 위해 개별적으로 뜨거운 매체 또는 냉각 매체를 입력 할 수 있습니다. 온도 조절은 정확하고 쉽게 조정됩니다.
- 재료의 체류 시간은 정확하게 조절할 수 있습니다.
- 단일 재료 흐름 방향 물질 반환 및 혼합을 방지하기 위해. 건조 과정은 균일하고 품질은 안정적입니다, 재 혼합이 필요하지 않습니다.
(2) 조작 가 쉽다
- 켜고 끄는 간단한 동작
- 재료 공급이 중단되면 기계 내부에 남아있는 물질은 손톱으로 쉽게 배출 될 수 있습니다.
- 당신은 큰 규모의 전망 창에서 내부를 청소하고 관찰 할 수 있습니다.
(3) 낮은 에너지 소비
- 재료 층은 얇고 주축의 회전 속도는 낮기 때문에 낮은 전력과 전력 소비가 필요했습니다.
- 재료는 열을 전달하여 건조되므로 높은 난방 효율을 가지고 있습니다.
(4) 좋은 운영 환경
- 정상 압력 유형:
기계 내부의 공기 흐름 속도는 낮고 습도는 상단에서 높고 하단에서 낮으므로 먼지가 위로 떠다니지 못하여 배기가스 공기에는 먼지가 없습니다.
- 닫힌 타입:
기계는 촉촉한 공기에서 유기 용매를 쉽게 복구 할 수있는 용매 복원 장치가 장착되어 있습니다. 용매 복원 장치는 간단한 구조와 높은 복원율을 가지고 있습니다.불화성 물질, 폭발 및 독성 물질, 질소는 폐쇄 순환의 매체로 사용될 수 있으며 안전한 작업 상태를 유지합니다.
- 진공형:
판 건조기는 진공 상태에서 작동하며 특히 열에 민감한 재료를 건조하기에 적합합니다.
(5) 설치 가 쉽다
- 건조기는 전체 부품으로 제공되므로 현장에서 설치 및 수리하기가 매우 쉽습니다.
- 디스크 플레이트는 층별로 배치되고 있으며 수직으로 설치되어 작업장에서 작은 점유 공간을 차지합니다.
CPD 바륨 탄산 건조기 기술 매개 변수
1건조 트레이
- 설계 압력: 일반적으로 0.4Mpa, 최대 압력은 1.6MPa입니다.
- 최대 작업 압력: 일반적으로 ≤0.4Mpa, 최대 압력은 1.6MPa입니다.
- 열원: 증기, 뜨거운 물 또는 열유: 건조판의 온도가 100°C일 때 뜨거운 물을 열원으로 사용하십시오. 포화 물 증기 ≤0.4Mpa 또는 증기 가스 건조판의 온도가 100°C ~ 150°C일 때용수유는 건조판의 온도가 150°C~320°C일 때 사용한다.
2물질 전송 시스템
- 주축의 회전: 1 ~ 10 rpm, 전자기 또는 변환기 타이밍.
- 레이크 팔: 2 ~ 8 개의 레이크 팔이 각 층의 주요 샤프트에 고정됩니다.
- 톱니 톱니: 톱니 톱니는 톱니 팔에 꽂혀 있으며 판 표면과 함께 떠 있습니다. 여러 종류의 톱니 톱니가 있습니다.
- 롤러: 소재가 쉽게 집약되거나 깎아야 할 경우 롤러를 적절한 위치에 배치하여 열 전달과 건조 과정을 강화해야합니다.
3세 가지 유형의 건조기 몸체: 정상 압력, 밀폐, 진공
- 정상 압력: 건조기체는 원통형 또는 팔각형이며 구조는 통합되거나 분리 될 수 있습니다. 열 소스를위한 유관 시스템은 건조기 내부 또는 외부에 배치 될 수 있습니다.
- 밀폐: 건조기체는 원통형이며 5KPa의 내부 압력을 견딜 수 있습니다. 열 소스를 위한 통로 시스템은 건조기 내부 또는 외부에 배치 될 수 있습니다.
- 진공: 건조기체는 원통형이며 설계 압력은 0.1MPa입니다. 열 소스를 위한 통로 시스템은 건조기에 안쪽에 위치합니다.
4에어 히터
공기 난방기는 일반적으로 건조 효율을 높이기 위해 더 큰 증발 용량 요구 사항을 충족하는 데 사용됩니다.
CPD 바륨 탄산 건조기 기술 매개 변수
| 종류 | 직경 ((mm) | 높이 ((mm) | 마른 면적 ((m2) | 전력 (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

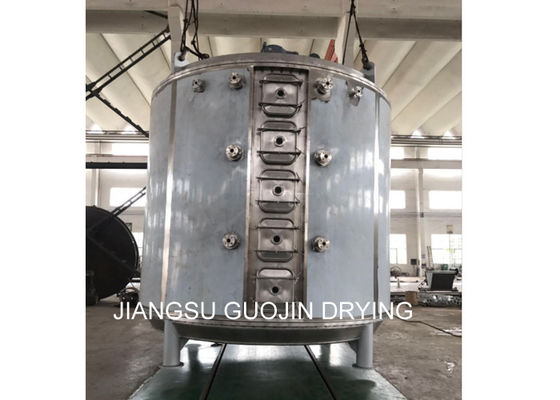

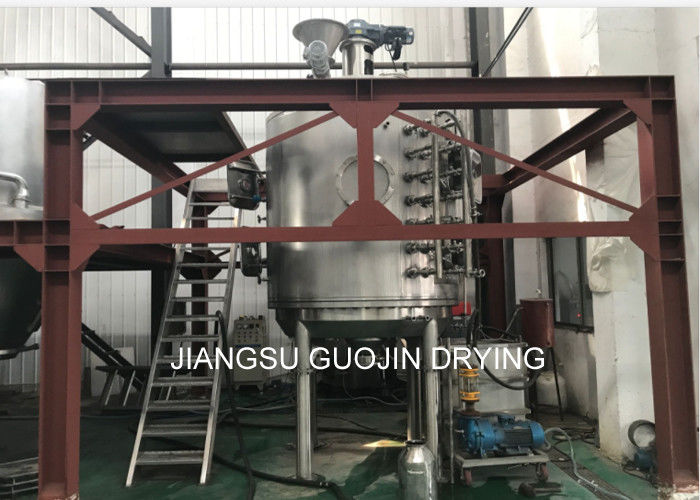

CPD 바륨 탄산 건조기 쇼
