상세 정보 |
|||
| Item Name: | 2 Dimensional Motive Mixer For Mixing Of All Powder And Granule Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing |
|---|---|---|---|
| Model type: | TDM-300 | Barrel volume: | 300L |
| Loading capacity: | 150L | Max loading weight: | 75kg/batch |
| No.of swing&rotation: | 30r/min | Total motor power: | 1.15kw |
| Total weight: | 340kg | Barrel weigth: | 60kg |
| Overall dimension: | 900x1350x1550x1400mm | ||
| 강조하다: | 2 차원의 동기가 되는 혼합기,300L 혼합기,300L 블렌딩기 |
||
제품 설명

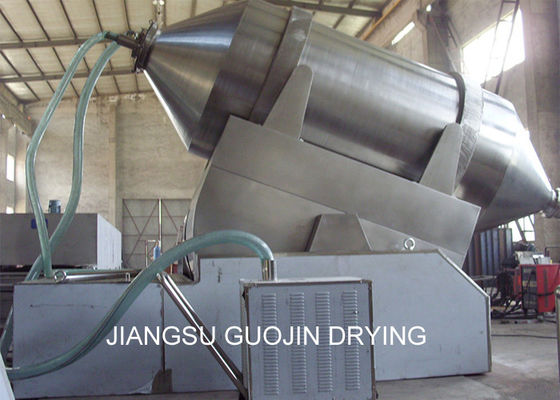

2차원 모티브 믹서
TDM 시리즈 2 차원 믹서 원리 2 차원 믹서는 주로 회전 실린더, 스윙 랙 및 프레임이라는 세 가지 큰 부분으로 구성됩니다. 회전 실린더는 스윙 랙 위에 있습니다.,4개의 바퀴에 의해 지지되고 2개의 스톱 바퀴에 의해 축적 고정됩니다.스윙 랙은 프레임에 장착 된 크랭크 샤프트 스윙 바 세트가 작동하고 스윙 랙은 프레임에 지원됩니다..
제품 작동 원리
TDM 2 차원 믹서기의 배럴은 두 가지 움직임이 있습니다. 하나는 배럴의 회전이며 다른 하나는 스윙 프레임과 함께의 움직임입니다. 혼합 재료는 배럴에서 회전하고 회전합니다.두 가지 동작으로, 소재는 짧은 시간에 잘 섞일 수 있습니다.
기술 매개 변수
| 종류 | 배럴 부피 ((L) | 부하 용량 (L) | 최대 부하량 ((kg/배치) | 스윙 및 회전 횟수 (r/min) | 전체 모터 전력 (kW) | 전체 차원 (mm) | 전체 무게 (kg) | 배럴 무게 ((kg) |
| TDM-60 | 60 | 30 | 15 | 50 | 0.4 | 700x730x1100x990 | 115 | 15 |
| TDM-150 | 150 | 75 | 37.5 | 37 | 1.15 | 800x1050x1450x1340 | 190 | 50 |
| TDM-300 | 300 | 150 | 75 | 30 | 1.15 | 900x1350x1550x1400 | 340 | 60 |
| TDM-600 | 600 | 300 | 150 | 23.6 | 3 | 1170x1640x2050x1910 | 1150 | 140 |
| TDM-800 | 800 | 400 | 200 | 19.8 | 3 | 1320x1950x2150x2000 | 1600 | 200 |
| TDM-1000 | 1000 | 500 | 250 | 19.8 | 3 | 1300x2980x1894x1766 | 1700 | 240 |
| TDM-1500 | 1500 | 750 | 375 | 16.2 | 4.4 | 1500x3195x2250x2008 | 2000 | 320 |
| TDM-2000 | 2000 | 1000 | 500 | 16.2 | 7.4 | 1660x3305x2255x2120 | 2600 | 430 |
| TDM-3000 | 3000 | 1500 | 750 | 13.8 | 11 | 1860x3860x2570x2420 | 3500 | 620 |
| TDM-4000 | 4000 | 2000 | 1000 | 12.8 | 13 | 2010x4100x2755x2550 | 4100 | 700 |
| TDM-6000 | 6000 | 3000 | 1500 | 11.2 | 18.5 | 2280x4965x3172x2935 | 6100 | 1100 |
| TDM-8000 | 8000 | 4000 | 2000 | 10.4 | 22 | 2500x5200x3655x3200 | 7900 | 1450 |
| TDM-10000 | 10000 | 5000 | 2500 | 9 | 30 | 2600x5500x3750x3400 | 9500 | 1650 |
제품 사용
이 유형의 믹서는 의약품, 화학 산업 등을위한 건조, 분말 및 곡물 물질의 혼합에 적합합니다.특히 높은 수분 함량과 넓은 입자 크기 분포를 가진 물질을 혼합하기 위해.
제품 특징
기계는 주로 드럼, 스윙 랙 및 프레임으로 구성됩니다.
스윙 래크에 포장된 드럼, 4개의 바퀴에 의해 지지되고 2개의 블록 롤러에 의해 축적 지향됩니다. 4개의 지원 롤러 중 2개가 회전 전력 시스템으로 회전하는 드럼을 생성합니다.
윙링 랙은 캔크 샤프트 윙링 스탠드 그룹에 의해 구동되며, 캔크 샤프트 윙링 스탠드는 프레임에 장착되며, 윙링 랙은 베어 구성 요소로 프레임에 대한 지원입니다.

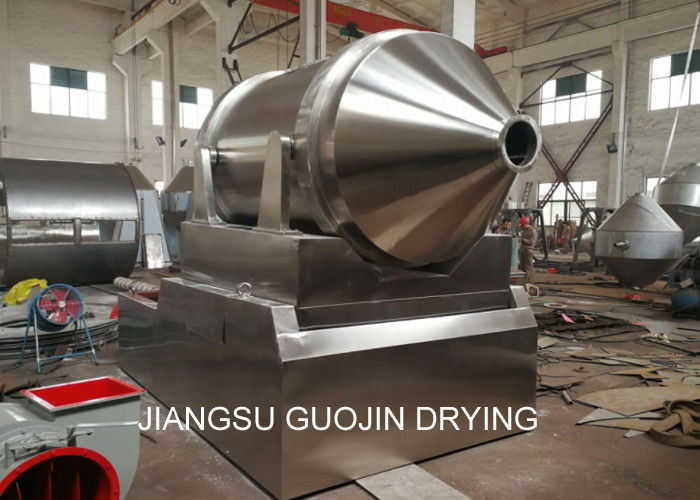

제품 전시
