상세 정보 |
|||
| Item Name: | Vacuum Harrow Rake Dryer For Easily Oxidized/Explosive Material | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-500 | Working volume: | 300 L |
| Cylinder size: | 600x1500 mm | Stirring revolution: | 10-15 rpm |
| Power: | 3 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 2.4+1 M2 |
| Heating source: | Electrical, steam, natural gas or other | ||
| 강조하다: | 쇄토기 갈퀴 진공 건조 기계,진공 건조 기계 300L,쉽게 산화된 소재 진공 갈퀴 드라이어 |
||
제품 설명
쉽게 산화/폭발 물질을 위한 진공 하로우 랙 드라이어
진공 레이크 건조기는 다양한 원료를 위해 더 높은 건조 효율을 가진 배구 잎 건조기 열 건조 원리를 결합하여 설계된 새로운 유형의 건조 기계입니다.
원료의 연속,축 및 방사성 혼합과 함께 내부에 장착된 오드 블레이드 및 스크루로 건조되는 재료를 더 균일하게 만듭니다.원료가 혼합 블레이드로 돌리면, 그들은 건조기의 가열 표면과의 물질 접촉을 가속화하므로 열 전달 속도가 증가하고 습기 증발을 촉진합니다.
제품 구조
2.1 원료의 로딩 실린더는 난방 장이 장착되며, 열이 전달되는 것을 방지하기 위한 열 절연층이 장착됩니다.또한 열 손실을 줄입니다.방출 구멍은 실린더의 하단 부분, 실린더 상단에 두 개의 공급 구멍과 공기 배기가스 출구로 장착되어 있습니다.원료는 두 개의 공급 구멍에서 똑같이 공급되어야합니다.가장 좋은 공급 용량은 실린더의 부피의 약 60%~80%입니다.최대 공급 용량은 80%를 넘지 않아야합니다. 그렇지 않으면 가스 증발의 원활한 배출에 영향을 줄 것입니다.끈적끈적한 원자재가 먹이를 먹을 때, 공급 용량이 줄여야 합니다, 드라이브 모터가 과부하되어 장비에 손상을 방지하기 위해.

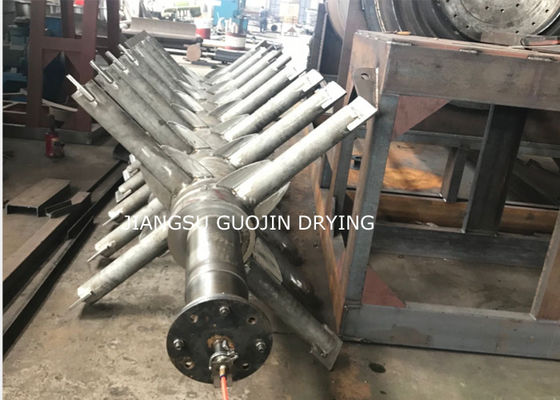

2.2 홀 셔프트는 실린더의 중앙에 위치하고,열기 매체는 뜨거운 전도 오일이나 뜨거운 물과 같은 셔프트에 넣을 것입니다.
2.3 특정 각도에서 배구 잎으로 분포된 홀 셔프트에서 배구 잎은 또한 전달 된 열에 홀입니다.뜨거운 오일 전도기의 입구와 출구가 블레이드의 내부에 장착되어 있습니다., 건조 과정에서 열 전달 효율을 보장하기 위해
2.4 밀봉: 셰프와 실린더에 포장 밀봉이 장착되어 있습니다.
2.5 변속기:특별 모델을 제외하고,우리는 일반적으로 체인 또는 기어 변속기 스타일을 적용합니다.소형 롤러 베어링과 깊은 굴곡 구슬 베어링이 결합되어방사선 및 축력 요건을 충족시키기 위해
제품 구조 특징
3.1 콤팩트한 구조, 작은 점유면적
3.2 높은 열 사용, 낮은 운영 비용
3.3 원재료의 넓은 적응력, 건조도가 균등하다.
3.4 많은 종류의 원료를 건조하기에 적합합니다.
제품 사용
1의약품, 식품 및 화학 산업 등에서 하위 재료에 대한 건조
2두꺼운 액체 형태, 페이스트, 가루 물질에 적합합니다.
3낮은 온도 건조가 필요한 온도 감지 재료
4폭발성, 강한 자극성, 극도로 독성 물질, 산화하기 쉬운 물질
5유기 용매의 재료를 구하라는 요구.
제품 작동 원리
HVRD Vakuum Harrow Dryer는 새로운 유형의 간헐 진공 건조 장비입니다. 건조 된 물질은 전도 증발로, 스크래퍼 조동기가 뜨거운 표면에 물질을 제거합니다.그리고 진공 펌프에 의해 물 증발의 순환 흐름을 형성 용기에 이동.
기술 매개 변수
| 항목 | 종류 | ||||||||
| 이름 (단위) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 작업 부피 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| 실린더 크기 (mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| 윙크 리볼루션 (rpm) | 10 ~ 15 | 10 | 8-10 | 5 | 5 | 5 | |||
| 전력 (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| 제트 설계 압력 (Mpa) | <0.3 | ||||||||
| 실린더 압력 (Mpa) | -0.09~-0.096 | ||||||||
| 열 전달 면적 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
제품 흐름 차트

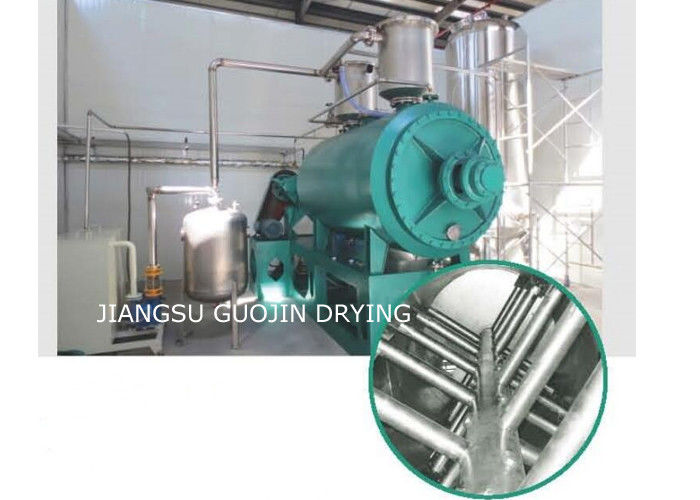

제품 전시
전기, 증기, 천연가스 또는 기타
