상세 정보 |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| 강조하다: | 진공 패들 드라이어 5.5KW,10rpm 진공 패들 드라이어,회전식 긁개 드라이어 5.5KW |
||
제품 설명
로터리 레이크 하로우 진공 페들 드라이어 액체 형태의 재료에 적합
진공 레이크 건조기는 다양한 원료를 위해 더 높은 건조 효율을 가진 배구 잎 건조기 열 건조 원리를 결합하여 설계된 새로운 유형의 건조 기계입니다.
원료의 연속,축 및 방사성 혼합과 함께 내부에 장착된 오드 블레이드 및 스크루로 건조되는 재료를 더 균일하게 만듭니다.원료가 혼합 블레이드로 돌리면, 그들은 건조기의 가열 표면과의 물질 접촉을 가속화하므로 열 전달 속도가 증가하고 습기 증발을 촉진합니다.
제품 구조
2.1 원료의 로딩 실린더는 난방 장이 장착되며, 열이 전달되는 것을 방지하기 위한 열 절연층이 장착됩니다.또한 열 손실을 줄입니다.방출 구멍은 실린더의 하단 부분, 실린더 상단에 두 개의 공급 구멍과 공기 배기가스 출구로 장착되어 있습니다.원료는 두 개의 공급 구멍에서 똑같이 공급되어야합니다.가장 좋은 공급 용량은 실린더의 부피의 약 60%~80%입니다.최대 공급 용량은 80%를 넘지 않아야합니다. 그렇지 않으면 가스 증발의 원활한 배출에 영향을 줄 것입니다.끈적끈적한 원자재가 먹이를 먹을 때, 공급 용량이 줄여야 합니다, 드라이브 모터가 과부하되어 장비에 손상을 방지하기 위해.
2.2 홀 셔프트는 실린더의 중앙에 위치하고,열기 매체는 뜨거운 전도 오일이나 뜨거운 물과 같은 셔프트에 넣을 것입니다.
2.3 특정 각도에서 배구 잎으로 분포된 홀 셔프트에서 배구 잎은 또한 전달 된 열에 홀입니다.뜨거운 오일 전도기의 입구와 출구가 블레이드의 내부에 장착되어 있습니다., 건조 과정에서 열 전달 효율을 보장하기 위해
2.4 밀봉: 셰프와 실린더에 포장 밀봉이 장착되어 있습니다.
2.5 변속기:특별 모델을 제외하고,우리는 일반적으로 체인 또는 기어 변속기 스타일을 적용합니다.소형 롤러 베어링과 깊은 굴곡 구슬 베어링이 결합되어방사선 및 축력 요건을 충족시키기 위해
제품 구조 특징
건조기는 조작이 간단하고, 물질을 쉽게 제어하여 노동자의 노동 강도를 크게 줄이고, 동시에 건조 과정에서 물질 오염을 줄입니다.
1- 환속기: 기계의 오른쪽에 설치 된 환속기. 모터는 롤리와 V 벨트로 변속기에, 스핀들 회전으로 랙 치아에,그리고 마지막으로 실린더를 회전하고 6 ~ 10 r / min의 속도를 얻을.
2모터 베이스 장치: 모터는 활동 보드의 오른쪽에 장착되어 V 벨트가 잘 맞도록 위아래로 조절할 수 있습니다.
3전기 제어 장치 (EU 표준): 모든 전기 제어 장치, 버튼, 조명이 제어 상자에 설치되어 있으며, 작업은 패널 텍스트 지침에 따라 제어 할 수 있습니다.부추는 샤프트의 긍정적 인 및 역 회전 방향은 재료의 특성에 따라 조정 될 수 있습니다일반적으로 약 5 분 이내에 제어 할 수 있습니다. (즉, 5 분 동안 멈추고 5 분 동안 역행 한 후).
4진공 튜브: 실린더 증발의 용매 (또는 물) 를 추출하는 데 사용됩니다. 필터와 함께 입구 쪽에서 물질을 막기 위해 필터 천으로 덮어야합니다.
5밀폐 된 구조: 두 끝의 스핀드는 좋은 밀폐 효과를 얻기 위해 진공에서 밀폐 된 PTFE로 밀폐됩니다.
6스테인리스 스틸 두꺼운 벽이 튜브, 레이크 팔 레이크 치아와 함께 혼합 샤프트는 스테인리스 스틸 톱니없는 스테인리스 스틸 판으로 만들어졌습니다.
제품 사용
1의약품, 식품 및 화학 산업 등에서 하위 재료에 대한 건조
2두꺼운 액체 형태, 페이스트, 가루 물질에 적합합니다.
3낮은 온도 건조가 필요한 온도 감지 재료
4폭발성, 강한 자극성, 극도로 독성 물질, 산화하기 쉬운 물질
5유기 용매의 재료를 구하라는 요구.
제품 작동 원리
HVRD Vakuum Harrow Dryer는 새로운 유형의 간헐 진공 건조 장비입니다. 건조 된 물질은 전도 증발로, 스크래퍼 조동기가 뜨거운 표면에 물질을 제거합니다.그리고 진공 펌프에 의해 물 증발의 순환 흐름을 형성 용기에 이동.
기술 매개 변수
| 항목 | 종류 | ||||||||
| 이름 (단위) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 작업 부피 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| 실린더 크기 (mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| 윙크 리볼루션 (rpm) | 10 ~ 15 | 10 | 8-10 | 5 | 5 | 5 | |||
| 전력 (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| 제트 설계 압력 (Mpa) | <0.3 | ||||||||
| 실린더 압력 (Mpa) | -0.09~-0.096 | ||||||||
| 열 전달 면적 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
제품 흐름 차트

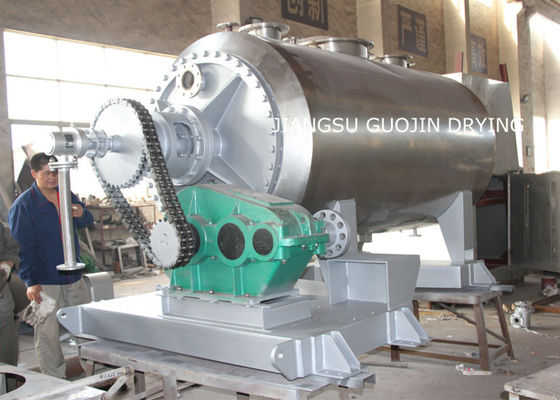

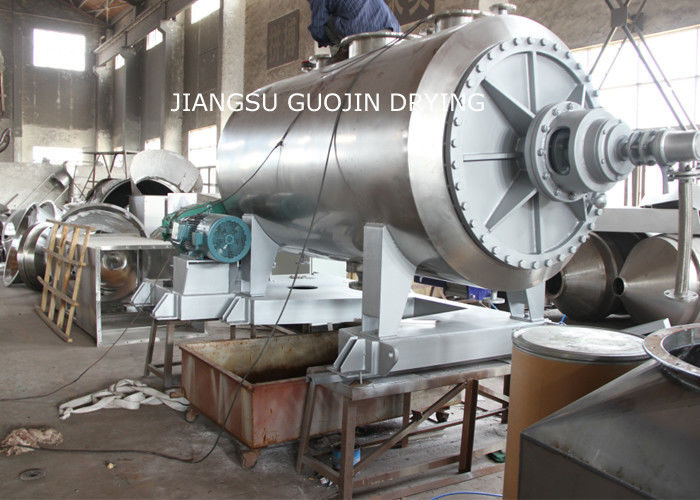

제품 전시
전기, 증기, 천연가스 또는 기타
