상세 정보 |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| 강조하다: | 유기 용매 진공 갈퀴 드라이어,진공 갈퀴 드라이어 600L,회전형 진공증발기 600L |
||
제품 설명

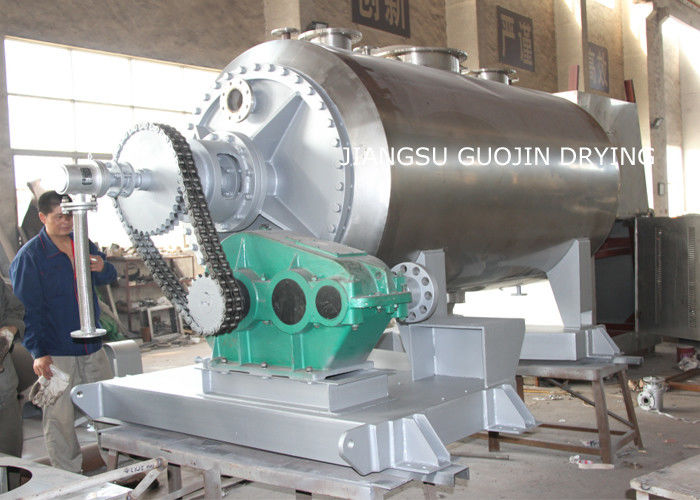

유기 용매 로터리 진공 레이크 건조 기계
진공 하로우 건조 장비는 새로운 유형의 고효율 수평 진공 건조 장비입니다. 그것은 자켓 구조를 채택하고, 자켓은 증기, 뜨거운 물 또는 전도 기름으로 가열 될 수 있습니다.자켓 은 전도성 이나 방사선 을 통해 열 을 껍질 의 내부 벽 으로 전달 한다. 건조 된 재료 는 기계 껍질 가운데 에 있는 구멍 을 통해 건조기 에 추가 된다. 회전 하는 가루 를 끊임없이 흔들면 재료 가 앞뒤로 움직인다.껍질 안쪽 벽과 접촉하는 표면은 끊임없이 업데이트, 높은 건조 속도와 균일한 완제품을 가져옵니다.
제품 구조
2.1 원료의 로딩 실린더는 난방 장이 장착되며, 열이 전달되는 것을 방지하기 위한 열 절연층이 장착됩니다.또한 열 손실을 줄입니다.방출 구멍은 실린더의 하단 부분, 실린더 상단에 두 개의 공급 구멍과 공기 배기가스 출구로 장착되어 있습니다.원료는 두 개의 공급 구멍에서 똑같이 공급되어야합니다.가장 좋은 공급 용량은 실린더의 부피의 약 60%~80%입니다.최대 공급 용량은 80%를 넘지 않아야합니다. 그렇지 않으면 가스 증발의 원활한 배출에 영향을 줄 것입니다.끈적끈적한 원자재가 먹이를 먹을 때, 공급 용량이 줄여야 합니다, 드라이브 모터가 과부하되어 장비에 손상을 방지하기 위해.
2.2 홀 셔프트는 실린더의 중앙에 위치하고,열기 매체는 뜨거운 전도 오일이나 뜨거운 물과 같은 셔프트에 넣을 것입니다.
2.3 특정 각도에서 배구 잎으로 분포된 홀 셔프트에서 배구 잎은 또한 전달 된 열에 홀입니다.뜨거운 오일 전도기의 입구와 출구가 블레이드의 내부에 장착되어 있습니다., 건조 과정에서 열 전달 효율을 보장하기 위해
2.4 밀봉: 셰프와 실린더에 포장 밀봉이 장착되어 있습니다.
2.5 변속기:특별 모델을 제외하고,우리는 일반적으로 체인 또는 기어 변속기 스타일을 적용합니다.소형 롤러 베어링과 깊은 굴곡 구슬 베어링이 결합되어방사선 및 축력 요건을 충족시키기 위해
제품 구조 특징
건조기는 조작이 간단하고, 물질을 쉽게 제어하여 노동자의 노동 강도를 크게 줄이고, 동시에 건조 과정에서 물질 오염을 줄입니다.
1- 환속기: 기계의 오른쪽에 설치 된 환속기. 모터는 롤리와 V 벨트로 변속기에, 스핀들 회전으로 랙 치아에,그리고 마지막으로 실린더를 회전하고 6 ~ 10 r / min의 속도를 얻을.
2모터 베이스 장치: 모터는 활동 보드의 오른쪽에 장착되어 V 벨트가 잘 맞도록 위아래로 조절할 수 있습니다.
3전기 제어 장치 (EU 표준): 모든 전기 제어 장치, 버튼, 조명이 제어 상자에 설치되어 있으며, 작업은 패널 텍스트 지침에 따라 제어 할 수 있습니다.부추는 샤프트의 긍정적 인 및 역 회전 방향은 재료의 특성에 따라 조정 될 수 있습니다일반적으로 약 5 분 이내에 제어 할 수 있습니다. (즉, 5 분 동안 멈추고 5 분 동안 역행 한 후).
4진공 튜브: 실린더 증발의 용매 (또는 물) 를 추출하는 데 사용됩니다. 필터와 함께 입구 쪽에서 물질을 막기 위해 필터 천으로 덮어야합니다.
5밀폐 된 구조: 두 끝의 스핀드는 좋은 밀폐 효과를 얻기 위해 진공에서 밀폐 된 PTFE로 밀폐됩니다.
6스테인리스 스틸 두꺼운 벽이 튜브, 레이크 팔 레이크 치아와 함께 혼합 샤프트는 스테인리스 스틸 톱니없는 스테인리스 스틸 판으로 만들어졌습니다.
제품 사용
진공 하로우 건조기 장비는 매립물, 덩어리, 가루 물질, 낮은 온도 건조가 필요한 열 민감 물질, 쉽게 산화되는 물질을 건조하기 위해 설계되었습니다.그리고 폭발물이 진공 건조 장치는 제약, 식품, 식품, 화학 및 기타 산업에 사용됩니다.
제품 작동 원리
HVRD Vakuum Harrow Dryer는 새로운 유형의 간헐 진공 건조 장비입니다. 건조 된 물질은 전도 증발로, 스크래퍼 조동기가 뜨거운 표면에 물질을 제거합니다.그리고 진공 펌프에 의해 물 증발의 순환 흐름을 형성 용기에 이동.
기술 매개 변수
| 항목 | 종류 | ||||||||
| 이름 (단위) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 작업 부피 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| 실린더 크기 (mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| 윙크 리볼루션 (rpm) | 10 ~ 15 | 10 | 8-10 | 5 | 5 | 5 | |||
| 전력 (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| 제트 설계 압력 (Mpa) | <0.3 | ||||||||
| 실린더 압력 (Mpa) | -0.09~-0.096 | ||||||||
| 열 전달 면적 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
제품 흐름 차트

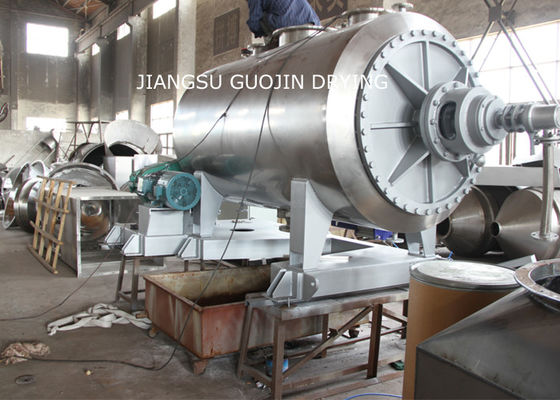

제품 전시
전기, 증기, 천연가스 또는 기타
