상세 정보 |
|||
| Item Name: | Steam Heating Chemical Vacuum Rake Dryer For Dyes And Pigment | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200L |
| Cylinder size: | 1000x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 7.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2M2 |
| Heating source: | Steam | ||
| 강조하다: | 7.5KW 진공 갈퀴 드라이어,진공 갈퀴 드라이어 10rpm,진공 건조장치 10rpm |
||
제품 설명
증기 가열 화학 진공 레이크 드라이어 색소 및 색소를 위해
진공 하로우 건조 장비는 새로운 유형의 고효율 수평 진공 건조 장비입니다. 그것은 자켓 구조를 채택하고, 자켓은 증기, 뜨거운 물 또는 전도 기름으로 가열 될 수 있습니다.자켓 은 전도성 이나 방사선 을 통해 열 을 껍질 의 내부 벽 으로 전달 한다. 건조 된 재료 는 기계 껍질 가운데 에 있는 구멍 을 통해 건조기 에 추가 된다. 회전 하는 가루 를 끊임없이 흔들면 재료 가 앞뒤로 움직인다.껍질 안쪽 벽과 접촉하는 표면은 끊임없이 업데이트, 높은 건조 속도와 균일한 완제품을 가져옵니다.
제품 구조
2.1 원료의 로딩 실린더는 난방 장이 장착되며, 열이 전달되는 것을 방지하기 위한 열 절연층이 장착됩니다.또한 열 손실을 줄입니다.방출 구멍은 실린더의 하단 부분, 실린더 상단에 두 개의 공급 구멍과 공기 배기가스 출구로 장착되어 있습니다.원료는 두 개의 공급 구멍에서 똑같이 공급되어야합니다.가장 좋은 공급 용량은 실린더의 부피의 약 60%~80%입니다.최대 공급 용량은 80%를 넘지 않아야합니다. 그렇지 않으면 가스 증발의 원활한 배출에 영향을 줄 것입니다.끈적끈적한 원자재가 먹이를 먹을 때, 공급 용량이 줄여야 합니다, 드라이브 모터가 과부하되어 장비에 손상을 방지하기 위해.
2.2 홀 셔프트는 실린더의 중앙에 위치하고,열기 매체는 뜨거운 전도 오일이나 뜨거운 물과 같은 셔프트에 넣을 것입니다.
2.3 특정 각도에서 배구 잎으로 분포된 홀 셔프트에서 배구 잎은 또한 전달 된 열에 홀입니다.뜨거운 오일 전도기의 입구와 출구가 블레이드의 내부에 장착되어 있습니다., 건조 과정에서 열 전달 효율을 보장하기 위해
2.4 밀봉: 셰프와 실린더에 포장 밀봉이 장착되어 있습니다.
2.5 변속기:특별 모델을 제외하고,우리는 일반적으로 체인 또는 기어 변속기 스타일을 적용합니다.소형 롤러 베어링과 깊은 굴곡 구슬 베어링이 결합되어방사선 및 축력 요건을 충족시키기 위해
제품 구조 특징
1기계에 믹서기가 설치되어, 그것은 원료를 몸 안의 연속 원의 상태를 형성합니다, 그래서 원료의 난방 균일성은 크게 증가합니다.
2기계에 조리기가 설치되어 있기 때문에 매료와 페이스트 모양의 물질은 쉽게 건조 될 수 있습니다.
3. 배charge 포트를 위한 특수 설계, 더 나은 밀폐와 덜 물질 축적, 배charge는 쉽습니다.
4. 두 개의 밀봉 모델, 기계 밀봉 및 포장 밀봉 있습니다. 디자인 공급 좋은 밀봉과 긴 수명.
5셰프와 랙의 특수 기술은 높은 강도와 동심성을 지원합니다.
6셰프트와 진동 추가 장비의 매체는 필요에 따라 장착됩니다.
7다른 재료에 따라 다른 필터 형태를 사용하십시오.
제품 사용
진공 하로우 건조기 장비는 매립물, 덩어리, 가루 물질, 낮은 온도 건조가 필요한 열 민감 물질, 쉽게 산화되는 물질을 건조하기 위해 설계되었습니다.그리고 폭발물이 진공 건조 장치는 제약, 식품, 식품, 화학 및 기타 산업에 사용됩니다.
제품 작동 원리
HVRD Vakuum Harrow Dryer는 새로운 유형의 간헐 진공 건조 장비입니다. 건조 된 물질은 전도 증발로, 스크래퍼 조동기가 뜨거운 표면에 물질을 제거합니다.그리고 진공 펌프에 의해 물 증발의 순환 흐름을 형성 용기에 이동.
기술 매개 변수
| 항목 | 종류 | ||||||||
| 이름 (단위) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 작업 부피 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| 실린더 크기 (mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| 윙크 리볼루션 (rpm) | 10 ~ 15 | 10 | 8-10 | 5 | 5 | 5 | |||
| 전력 (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| 제트 설계 압력 (Mpa) | <0.3 | ||||||||
| 실린더 압력 (Mpa) | -0.09~-0.096 | ||||||||
| 열 전달 면적 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
제품 흐름 차트

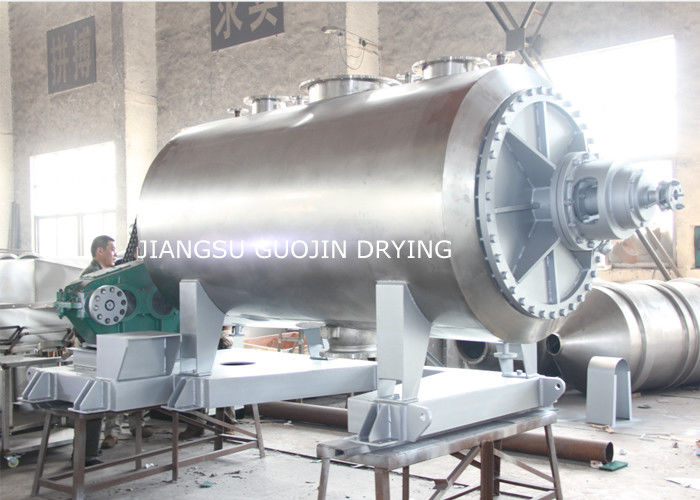

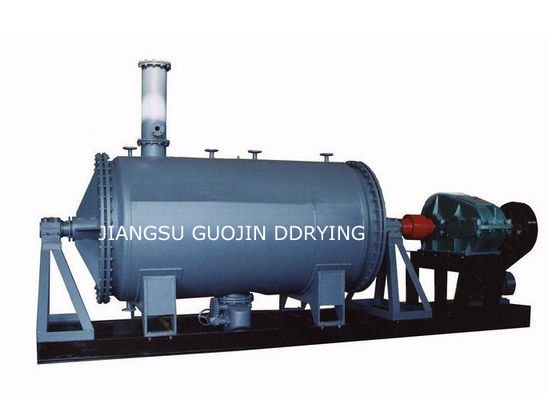

제품 전시
전기, 증기, 천연가스 또는 기타
