상세 정보 |
|||
| Item Name: | 500L-15000L Rotary Harrow Paddle Vacuum Dryer For Sludge | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200 L |
| Cylinder size: | 1000x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 7.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2 M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| 강조하다: | 쇄토기 노 회전형 진공증발기,1200L 회전형 진공증발기,1200l 회전식 진공 패들 드라이어 |
||
제품 설명

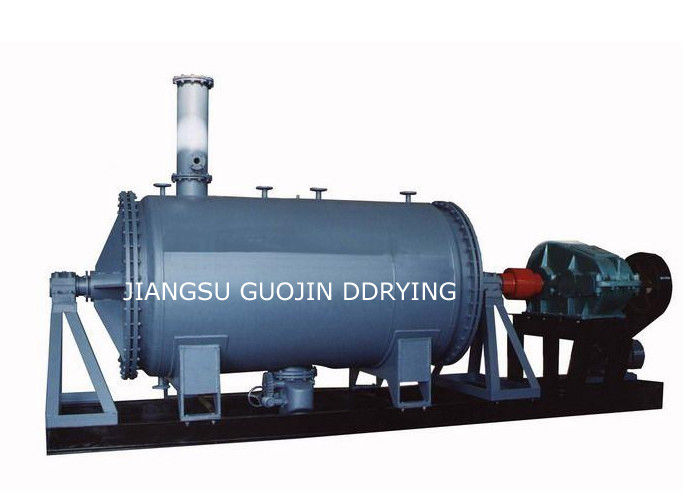

500L-15000L 로터리 하로우 패들 진흙을 위한 진공 건조기
진공 레이크 건조기는 다양한 원료를 위해 더 높은 건조 효율을 가진 배구 잎 건조기 열 건조 원리를 결합하여 설계된 새로운 유형의 건조 기계입니다.
원료의 연속,축 및 방사성 혼합과 함께 내부에 장착된 오드 블레이드 및 스크루로 건조되는 재료를 더 균일하게 만듭니다.원료가 혼합 블레이드로 돌리면, 그들은 건조기의 가열 표면과의 물질 접촉을 가속화하므로 열 전달 속도가 증가하고 습기 증발을 촉진합니다.
제품 구조
2.1 원료의 로딩 실린더는 난방 장이 장착되며, 열이 전달되는 것을 방지하기 위한 열 절연층이 장착됩니다.또한 열 손실을 줄입니다.방출 구멍은 실린더의 하단 부분, 실린더 상단에 두 개의 공급 구멍과 공기 배기가스 출구로 장착되어 있습니다.원료는 두 개의 공급 구멍에서 똑같이 공급되어야합니다.가장 좋은 공급 용량은 실린더의 부피의 약 60%~80%입니다.최대 공급 용량은 80%를 넘지 않아야합니다. 그렇지 않으면 가스 증발의 원활한 배출에 영향을 줄 것입니다.끈적끈적한 원자재가 먹이를 먹을 때, 공급 용량이 줄여야 합니다, 드라이브 모터가 과부하되어 장비에 손상을 방지하기 위해.
2.2 홀 셔프트는 실린더의 중앙에 위치하고,열기 매체는 뜨거운 전도 오일이나 뜨거운 물과 같은 셔프트에 넣을 것입니다.
2.3 특정 각도에서 배구 잎으로 분포된 홀 셔프트에서 배구 잎은 또한 전달 된 열에 홀입니다.뜨거운 오일 전도기의 입구와 출구가 블레이드의 내부에 장착되어 있습니다., 건조 과정에서 열 전달 효율을 보장하기 위해
2.4 밀봉: 셰프와 실린더에 포장 밀봉이 장착되어 있습니다.
2.5 변속기:특별 모델을 제외하고,우리는 일반적으로 체인 또는 기어 변속기 스타일을 적용합니다.소형 롤러 베어링과 깊은 굴곡 구슬 베어링이 결합되어방사선 및 축력 요건을 충족시키기 위해
제품 구조 특징
1기계에 믹서기가 설치되어, 그것은 원료를 몸 안의 연속 원의 상태를 형성합니다, 그래서 원료의 난방 균일성은 크게 증가합니다.
2기계에 조리기가 설치되어 있기 때문에 매료와 페이스트 모양의 물질은 쉽게 건조 될 수 있습니다.
3. 배charge 포트를 위한 특수 설계, 더 나은 밀폐와 덜 물질 축적, 배charge는 쉽습니다.
4. 두 개의 밀봉 모델, 기계 밀봉 및 포장 밀봉 있습니다. 디자인 공급 좋은 밀봉과 긴 수명.
5셰프와 랙의 특수 기술은 높은 강도와 동심성을 지원합니다.
6셰프트와 진동 추가 장비의 매체는 필요에 따라 장착됩니다.
7다른 재료에 따라 다른 필터 형태를 사용하십시오.
제품 사용
진공 하로우 건조기 장비는 매립물, 덩어리, 가루 물질, 낮은 온도 건조가 필요한 열 민감 물질, 쉽게 산화되는 물질을 건조하기 위해 설계되었습니다.그리고 폭발물이 진공 건조 장치는 제약, 식품, 식품, 화학 및 기타 산업에 사용됩니다.
제품 작동 원리
배사리 잎 톱니 건조기의 주요 구조는 원형 실린더와 실린더 중앙에 장착 된 한 회전 홀 셰프트입니다. 셰프트에 홀 셰프트가 분포되어 있습니다.열은 실린더와 홀 블레이드의 표면에 있는 자켓에 의해 전달됩니다., 그리고 습기가 증발.열기 동안,날개는 또한 재료를 섞어,열기 영역을 업데이트합니다. 그것은 연속 열 전송 드라이어입니다.
기술 매개 변수
| 항목 | 종류 | ||||||||
| 이름 (단위) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 작업 부피 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| 실린더 크기 (mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| 윙크 리볼루션 (rpm) | 10 ~ 15 | 10 | 8-10 | 5 | 5 | 5 | |||
| 전력 (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| 제트 설계 압력 (Mpa) | <0.3 | ||||||||
| 실린더 압력 (Mpa) | -0.09~-0.096 | ||||||||
| 열 전달 면적 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
제품 흐름 차트

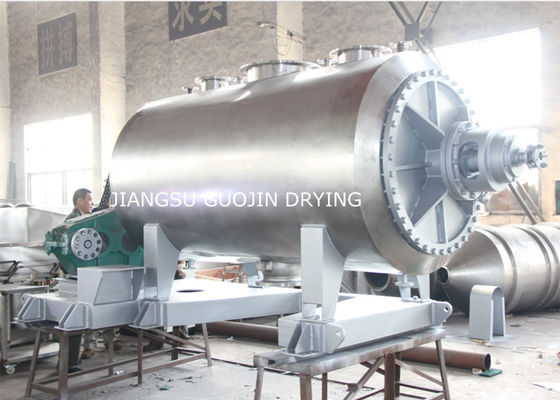

제품 전시
전기, 증기, 천연가스 또는 기타
