상세 정보 |
|||
| Item Name: | 8.2rpm Heating Area Double Cone Rotary Vacuum Dryer For Glycol Ether | Application: | Food Processing |
|---|---|---|---|
| Model type: | DCRD-2000 | Volume inside of tank: | 2000 L |
| Max loading capacity: | 800 L | Max loading weight: | 400 kg |
| Revolution: | 5 rpm | Heating area: | 8.2 M2 |
| Motor power: | 5.5 kw | Rotaing height: | 2990 mm |
| Weight: | 3600 kg | Design pressure inside of tank: | -0.1~0.15 Mpa |
| Design pressure of jacket: | <0.3 | ||
| 강조하다: | 더블콘 회전형 진공증발기,글리콜 에테르 회전형 진공증발기,8.2m2 더블콘 진공 건조 장치 |
||
제품 설명

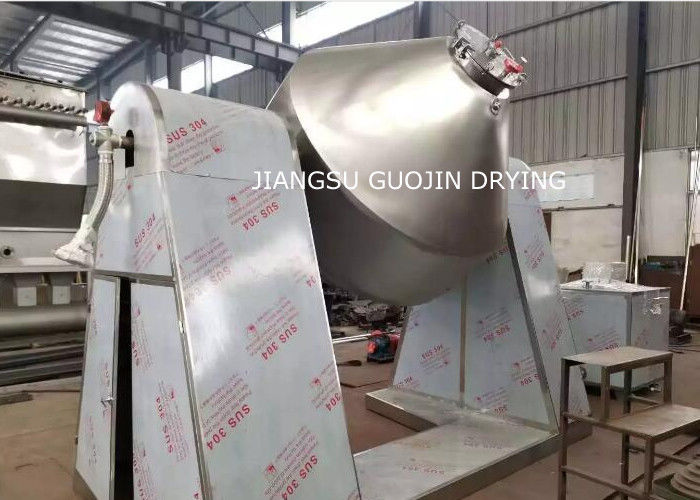

8.2rpm 난방 영역 이중 콩 회전 진공 건조기
DCRD 듀얼 코너 진공 건조기는 국내외에서 유사한 제품 기술을 결합한 새로운 유형의 건조 장비입니다.이 회전 진공 건조기는 벨트와 체인 두 단계 탄력 연결 모드를 가지고중력의 낮은 중심으로,이 건조 기계는 원활하게 작동 할 수 있습니다.일반 포장 밀폐와 같은 결함을 피하기 위해 누출이 쉽습니다.이 기반에서 우리는 이 듀얼 코너 진공 건조기를 수정합니다. 그것은 인간화 된 디자인 개념을 구현할뿐만 아니라 GMP 표준을 충족시킵니다.
바이코니컬 회전 진공 건조기는 모든 종류의 습기, 결정성 및 amorphous 제품의 초 진공 건조에 적합한 건조기입니다.
완전히 가열되고 단열 된 드럼, 높은 진공 하에서 낮은 속도로 회전, 지속적으로 가열 된 벽과 접촉하는 제품을 갱신합니다.
작동 원칙
낮은 온도에서 빠른 건조를 달성하기 위해, 깊은 구멍의 건조를 포함하여 제품을 손상시키지 않는 방식으로, 전문 건조 기술을 사용해야합니다.
완성 된 제품은 방으로 이동합니다. 포화 증기 긴장 수준에 도달 할 때까지 압력이 감소합니다. 그 지점에서 물은 진공 방으로 배charge됩니다.원자재는 대량으로 충전되고 동시에 콘 앙상블의 회전 움직임에 시달리는 간접 난방에 노출됩니다. 건조기의 이중 피침 모양은 뜨거운 액체 가열 매체의 효율적인 순환을 보장합니다. 건조는 외면 피침에서 열이 자켓을 통해 흐르면 발생합니다.그리고 진공은 내부 피침에 적용됩니다건조 작업은 낮은 압력 영역에서 물이나 다른 휘발성 물질이 이동한다는 원칙에 기반합니다.이것은 진공으로 흡수되거나 자유로운 액체의 증기 압력을 높이기 위해 건조 될 제품을 가열하거나 공기 또는 질소 흐름으로 청소함으로써 달성됩니다.따라서 효율적인 건조를 위한 필수 조건은 팩 전체에 균일한 열 전달과 증기의 신속한 제거로 이루어집니다.진공은 가시화로 PLC 제어로 점진적으로 적용됩니다.
대부분의 경우 증발물질의 특화 열은 기본 물질보다 낮습니다. 이 물질은 온도가 천천히 떨어지거나 떨어지지 않도록합니다.압력 (실공) 은 제품의 어떤 부분까지 도달 하므로 습기가 증발짧은 기간 동안 동질적인 온도를 얻습니다.
제품 사용
건조기는 의약품 산업, 식품 산업 및 화학 산업의 분말 또는 곡물 원료 가뭄 및 혼합에 적합합니다.특히 특별한 요구 사항이있는 후속 원자재에 적합합니다.:
열에 민감한 원자재, 높은 온도에서 사용할 수 없습니다.
산화되거나 위험하기 쉬운 원자재
용액이 복원되어야하고 독성 가스가있는 원료
원료로 인해 잔류가 적다는 요구 사항이 있습니다.
원료가 균일하고 완벽하게 섞여야 합니다.
제품 특성
1이 로터리 진공 건조기는 고급 디자인, 간단한 내부 구조, 청소에 편리하고 손쉽게 다루고 있습니다.
2. 난방 매개체와 진공 시스템의 튜브는 인위적인 손상을 방지하고 청소를 어렵게하기 위해 랙에 구축됩니다.
3외부 벽과 래크 밀폐판은 닦는 처리를 채택하고 내부 컨테이너는 거울 닦는 처리를 채택합니다.
4이중 콩 진공 건조기에서 재료는 기계의 회전으로 인해 회전 할 수 있으며, 이는 재료 물 함량을 최소화 할 수 있습니다 (≤0.5%).
5. 재료는 컨테이너의 벽에 붙어 있지 않습니다. 큰 건조 속도와 에너지 절감으로,이 회전 진공 건조기는 균일하고 충분히 물질을 건조 할 수 있습니다.
6콘덴서와 재활용 탱크는 유기 용매를 복구 할 수 있습니다.
7. 우리의 이중 콘 진공 건조기는 증기, 뜨거운 물 및 전도유를 포함하여 세 가지 유형의 열원을 가지고 있습니다.
기술 매개 변수
| 모델 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 탱크 안의 부피 (L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 최대 로딩 용량 ((L) | 40 | 140 | 200 | 300 | 400 | 600 | 800 | 1400 | 1800 | 2000 |
| 최대 부하량 ((kg) | 20 | 70 | 100 | 150 | 200 | 300 | 400 | 700 | 900 | 1000 |
| 반전 (rpm) | 3-13 | 6 | 5 | 4 | 4 | 4 | ||||
| 난방 면적 (M2) | 1.1 | 2.3 | 2.8 | 3.9 | 5.1 | 6.5 | 8.2 | 12.2 | 16.5 | 18.2 |
| 모터 전력 (kW) | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 |
| 점유면적 (mm) | 2160*800 | 2160*800 | 2350*800 | 2560*1000 | 2860*1300 | 3060*1300 | 3260*1400 | 3760*1800 | 3960*2000 | 4400*2500 |
| 회전 높이 ((mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| 탱크의 설계 압력 (Mpa) | -0.1~015 | |||||||||
| 자켓의 압력 (Mpa) | <0.3 | |||||||||
| 무게 (kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
설치 계획
제품 전시
전기, 증기, 천연가스 또는 기타
