상세 정보 |
|||
| Item Name: | FL-120 Stainless Steel Fluid Bed Granulator | Application: | Foodstuff Processing |
|---|---|---|---|
| Model: | FL-120 | Container volume: | 420 L |
| Diameter: | 1200 mm | Max capacity: | 160 kg |
| Min capacity: | 80 kg | Fan capacity: | 4500 m3/h |
| Fan pressure: | 950 mmH2O | Fan power: | 18.5 kw |
| Dimension: | 2.2x1.65x3.3 m | ||
| 강조하다: | 인터록 유동층 코팅기 1200Mm,PID 제어 유동층 코팅기,에어백 씰링 유동층 코팅기 |
||
제품 설명
FL-120 스테인리스 스틸 유체 침대 분자
FL-120 유체 침상 granulator 특징
1. 제어 시스템은 PLC & 터치 화면 유형, 운영은 편리하고 안정적입니다. 엄격한 인터락 기능이 있으므로 잘못된 작동이 없습니다.온도 및 압력 측정 및 표시 장치가 있습니다, 입구 공기 온도는 PID 제어 기술로 제어됩니다.
2응용 범위는 넓고, 그것은 다른 재료를 건조 할 수 있으며, 그것은 가방 먼지 수집기의 부하가 감소되도록 결정적인 유동화 된 높이를 보장 할 수 있습니다.가방 먼지 수집기는 granulator 건조기가 작동하는 동안 먼지를 지속적으로 제거 할 수 있습니다. 우리는 먼지 제거 시간 및 간격 시간을 설정할 수 있습니다, 그래서 먼지 제거 효율과 유체화 효율은 좋습니다. 가방은 정적 자유 유형입니다,정적 전기가 granulating 및 건조 과정에서 나타납니다 제거 될 수 있습니다, 그래서 재료는 가방에 붙어 있지 않습니다. 가방에 대차 압력 디스플레이 장치가 있습니다, 그래서 우리는 청소하거나 시간에 가방 교체 할 수 있습니다.
3. 건조 시스템의 공기 부피는 배기가스 팬에 의해 제어되며 배기가스 팬은 인버터에 의해 제어됩니다. 따라서 다른 재료에 대한 공기 부피를 조정하는 것이 편리합니다.
4. 장비는 둥근 밀폐 구조, 죽은 각이 없습니다. 그래서 그것은 기계를 청소하기 편리하고 크로스 오염이 없습니다. 그것은 GMP의 요구 사항을 충족합니다.
5. 공기 분배판은 특수 설계, 공기가 잘 분산, 물질 유체화 효율은 좋다. 메쉬 플레이트는 빠른 설치 유형, 그것은 깨끗하고 유지하기 편리합니다.
6. 에어 실린더 유형 밀폐 및 에어백 밀폐 구조를 채택, 밀폐는 안정적이며 작동이 쉽습니다.
7. 난방 소스는 전기 또는 증기, 난방 재료는 스테인리스 스틸 & 알루미늄 핀, 온도 차이는 ± 3 °C입니다.
8혼합, granulating 및 건조 한 단계로 완료 될 수 있습니다.
9granulating 또는 건조 과정에서 유기 용매가 사용되면, 폭발 방지 시스템이 기계에 설계됩니다.
FL-120 유체 침상 granulator 기술 장점
1GMP 설계: 150 회자 외면 마무리, 내부 표면에 거울 마무리. 시스템은 GMP 표준을 충족 할 수 있습니다.
2. HEPA 공기 필터: 공기 필터는 1 단계, 2 단계 및 고 효율 단계 공기 필터로 구성되며 공기 청결도는 100,000도까지 도달 할 수 있습니다.
3자동 공기 밀폐: 두 개의 공기 실린더는 상위 방으로 밀폐를 위해 곡물 그릇을 들어 올립니다.부풀린 사각형 고무 고리는 완전히 밀폐 된 곡물 방을 만들기 위해 바닥 챔버를 밀폐합니다;
42백 필터 챔버 시스템: 상위 봉지 필터링 시스템은 필터 봉지에 대한 공기 압력을 피하기 위해 번갈아 작동하는 두 개의 챔버를 가지고 있습니다. 제품 비율은 99%에 도달 할 수 있습니다.
5정확한 공기 흐름 제어: 배기가스 팬은 시멘스 인버터와 결합되어 완벽한 유동화를 달성하기 위해 공기 흐름 속도를 정확하게 제어합니다.
6. 좋은 작업 상태: 전체 시스템은 마이너스 압력 하에서 작동, 그래서 전혀 분말 누출이 없습니다. 배기가스 팬은 소음 억제기와 고립 설치가 갖추어져 있습니다.소음이 75 dB (A) 이하입니다..
7안전 조치: 전체 시스템은 다음과 같은 조치를 채택합니다.
1) 기능 잠금: 컨트롤 패널의 모든 기능 버튼이 잠금되어 있습니다 (단 올바른 작동 단계만이 시스템을 실행 할 수 있습니다) 기계의 오류 작동을 방지하기 위해.
2) 폭발 방지 설계: granulation 챔버는 환기가 있는 장비입니다. 챔버 내부의 압력이 지정된 압력보다 높을 때 (예: 2bar),압력을 풀기 위해 파열막이 깨질 것입니다..
3) 압력 모니터링: 압력 센서는 granulation 챔버 내부 압력 변화를 모니터링 할 수 있습니다.압력이 더 높아질 때 (특히 가방 필터가 질식 할 때) 양압 상태가 형성됩니다, 전기 히터와 배기가스 팬은 자동으로 멈추고 압력 방출 밸브가 열릴 것입니다.
FL-120 유체 침상 granulator 작동 원리
FL 시리즈 유체 베드 곡선기는 약품, 화학 및 식품 산업에서 널리 사용 된 대량형 톱 스프레이 파우더 곡선 / 집적 처리기입니다.원료 (자유로 흐르는 건조한 분말 또는 작은 곡물) 는 구멍이 뚫린 판으로 된 바닥의 곡물 그릇에 부하됩니다.. 깨끗한 뜨거운 공기가 구멍 뚫린 판을 통해 흐르면서 물질을 완전히 유동화시킵니다. 한편, 액체 결합제는 유동화 된 물질에 뿌립니다.얇은 분말은 방울과 충돌하여 좋은 유동성과 즉각적인 용용성을 가진 곡물 또는 집적물을 형성하기 위해 함께 붙습니다..
기술 매개 변수

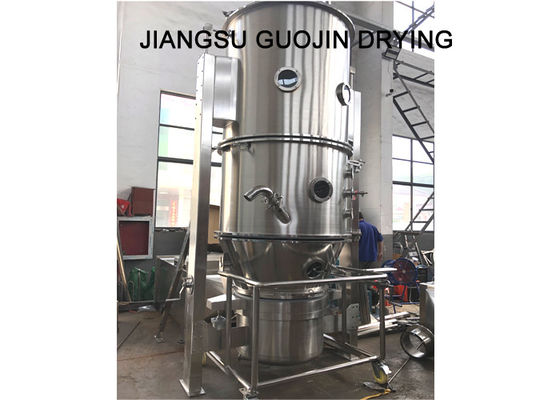

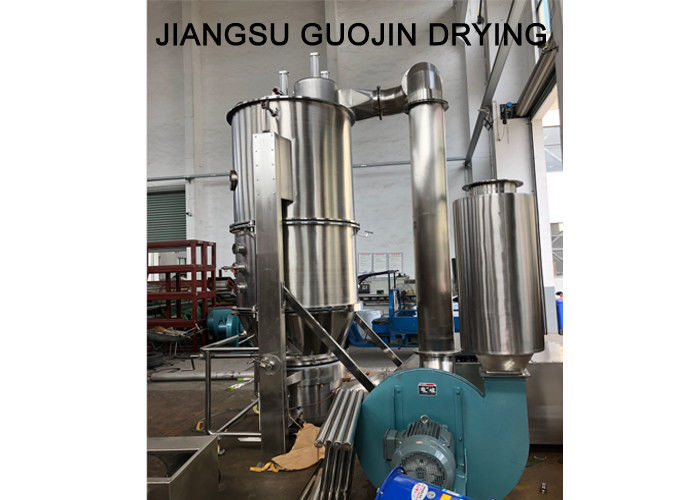

제품 전시
전기, 증기, 천연가스 또는 기타
