상세 정보 |
|||
| Product Name: | Bulk Material Dense-Phase Pneumatic Conveying Machinery Transfer System | Model: | DPCS-1.5 |
|---|---|---|---|
| Body Inner diameter volume: | 1200MM | Total volume: | 1.5m3 |
| Operation Temperature: | <120degree | Max. design pressure: | 0.78Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| 강조하다: | 벌크 재료 공압 이송 시스템,1.5m3 부피 공압 이송 시스템,Q235B 고밀도 위상 이송 시스템 |
||
제품 설명
대량물질 밀도가 높은 기압 운반 기계 전송 시스템
밀도가 높은 기압 운반 시스템특히 먼지 장거리 밀폐 운송에 적용됩니다. 적응적 운송 거리 동등은 50-500 미터입니다. 운송 재료: 날아가는 재, 석회 가루, 시멘트,알루미늄 분말, 광물 가루, 톱 먼지, 빨대 등. 장비는 간단하고, 작은 점유 면적, 그것은 공간을 완전히 사용할 수 있습니다, 파이프 라인업은 유연한 레이아웃이 될 수 있습니다.그래서 공장 장비의 구성은 더 합리적이 될 것입니다. 시스템 구성이 완료, PLC 세트 제어 전체 시스템, 완전 자동화 운영, 쉬운 유지 보수.
작동 원칙
공급 과정에서 물질은 이중 나비 밸브 또는 팽창 나비 밸브를 통해 송수신 탱크에 공급되고 교체 된 공기는 배기가스 밸브를 통해 방출됩니다.그것은 먹이를 더 쉽게하고 재료의 흐름을 방해하는 역압을 제거합니다.전송 탱크가 가득 차면 (수준 측정기로 표시된 탱크 부피의 90%까지), 공급 밸브와 배기가스 밸브가 동시에 닫혀 밀폐됩니다.압축 공기는 입수 밸브를 통해 전송 탱크 상단에 추가됩니다., 추가 된 압축 공기는 재료와 혼합됩니다. 탱크의 압력이 설정 된 값에 도달하면 바닥 방출 밸브가 자동으로 열립니다.그리고 그 다음 전체 전달 파이프 라인이 압력을 가집니다. 재료가 비워지기 전까지 펌프 형태로 운송됩니다.전송 탱크의 압력이 0으로 떨어지면 공기 공급 장치가 닫히고 전송 탱크와 전송 파이프 라인에서 소량의 잔류 가스가 배출됩니다.
제품 특성
1) 한 장소에서 여러 장소로 흩어져 운반하기에 적합합니다. 즉, 공급점은 하나이고, 배출점은 하나 또는 여러 가지가 될 수 있습니다.
2) 흡수 방식과 비교하면 농도와 운송 거리가 크게 증가 할 수 있습니다.
3) 긍정적 인 압력 상태에서 물질은 용납 포트에서 쉽게 제거됩니다. 따라서 분리기와 침착기의 구조는 간단합니다.일반적으로 공기를 차단할 필요가 없습니다..
4) 시스템의 첫 끝에 있는 바람 펌프 또는 공기 압축기, 낮은 수준의 공기 정화.
5) 긍정적 인 압력 하에서 물질은 운반 파이프에 쉽게 들어갈 수 없으므로 공급 장치의 구조는 더 복잡합니다.
6) 물질은 닫힌 파이프에서 흐르고 먼지가 발생하지 않으며 환경은 깨끗하고 깔끔합니다.
7) 낮은 에너지 소비 및 낮은 노이즈.
8) 파이프 라인업 구성이 유연하고 작은 면적을 차지합니다.
9) 500m 이상까지 장거리 전송이 가능합니다.
제품 매개 변수
| 모델 | DPCS-15 |
| 시체 내부 지름 ((mm) | 1200 |
| 전체 부피 (M3) | 1.5 |
| 시체 재료 | Q235-B |
| 작동 온도 (oC) | < 120 |
| 최대 설계 압력 (Mpa) | 0.78 |
| 작동 압력 (Mpa) | 0.2-0.5 (운송 거리에 따라) |
| 최대 운반거리 (m) | < 1000 |
| 출구 전달 지름 | DN100 |
| 공기 소비 (m3/min) | 5 ~ 10 |
구조 구성

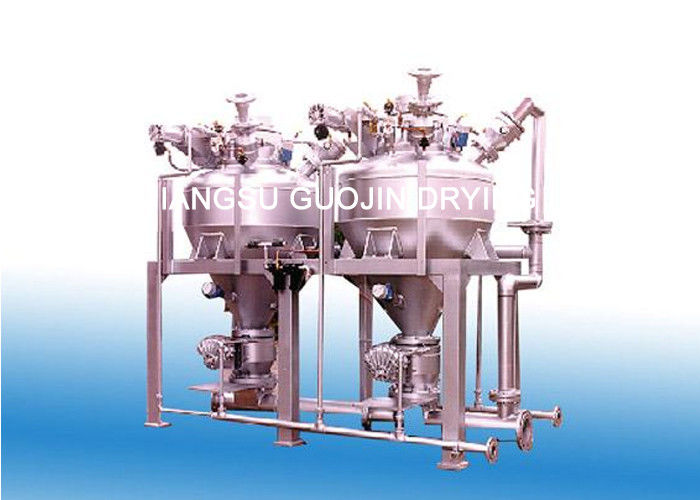

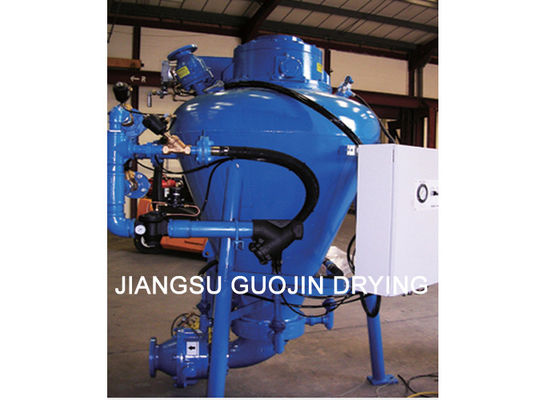

제품 사진
