상세 정보 |
|||
| Product Name: | Continually Dense-Phase Pneumatic Conveying Machinery | Model: | DPCS-1.5 |
|---|---|---|---|
| Body Inner diameter volume: | 1200 MM | Total volume: | 1.5 M3 |
| Operation Temperature: | <120 degree | Max. design pressure: | 0.78 Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| 강조하다: | 공압 이송 기계,고밀도 위상 이송 기계,지속적으로 공압 이송 시스템 |
||
제품 설명
연속 밀도가 높은 기압 운송 기계
밀도가 높은 기압 운반 시스템특히 먼지 장거리 밀폐 운송에 적용됩니다. 적응적 운송 거리 동등은 50-500 미터입니다. 운송 재료: 날아가는 재, 석회 가루, 시멘트,알루미늄 분말, 광물 가루, 톱 먼지, 빨대 등. 장비는 간단하고, 작은 점유 면적, 그것은 공간을 완전히 사용할 수 있습니다, 파이프 라인업은 유연한 레이아웃이 될 수 있습니다.그래서 공장 장비의 구성은 더 합리적이 될 것입니다. 시스템 구성이 완료, PLC 세트 제어 전체 시스템, 완전 자동화 운영, 쉬운 유지 보수.
작동 원칙
공급 과정에서 물질은 이중 나비 밸브 또는 팽창 나비 밸브를 통해 송수신 탱크에 공급되고 교체 된 공기는 배기가스 밸브를 통해 방출됩니다.그것은 먹이를 더 쉽게하고 재료의 흐름을 방해하는 역압을 제거합니다.전송 탱크가 가득 차면 (수준 측정기로 표시된 탱크 부피의 90%까지), 공급 밸브와 배기가스 밸브가 동시에 닫혀 밀폐됩니다.압축 공기는 입수 밸브를 통해 전송 탱크 상단에 추가됩니다., 추가 된 압축 공기는 재료와 혼합됩니다. 탱크의 압력이 설정 된 값에 도달하면 바닥 방출 밸브가 자동으로 열립니다.그리고 그 다음 전체 전달 파이프 라인이 압력을 가집니다. 재료가 비워지기 전까지 펌프 형태로 운송됩니다.전송 탱크의 압력이 0으로 떨어지면 공기 공급 장치가 닫히고 전송 탱크와 전송 파이프 라인에서 소량의 잔류 가스가 배출됩니다.
제품 특성
1높은 전달 압력, 최대 0.5MPa, 먼 거리 (100-300m) 가루 전달을 실현
2낮은 흐름 속도, 높은 고체 가스 비율 및 낮은 가스 소비
3이 재료는 높은 적응성과 다재다능성을 가지고 있으며, 가열 과정에서 재료의 품질에 거의 영향을 미치지 않으며, 부서지기 쉬운 및 강한 가열 물질의 운송을 충족시킬 수 있습니다.
41점에서 다점 식량을 실현할 수 있습니다.
제품 매개 변수
| 모델 | DPCS-15 |
| 시체 내부 지름 ((mm) | 1200 |
| 전체 부피 (M3) | 1.5 |
| 시체 재료 | Q235-B |
| 작동 온도 (oC) | < 120 |
| 최대 설계 압력 (Mpa) | 0.78 |
| 작동 압력 (Mpa) | 0.2-0.5 (운송 거리에 따라) |
| 최대 운반거리 (m) | < 1000 |
| 출구 전달 지름 | DN100 |
| 공기 소비 (m3/min) | 5 ~ 10 |

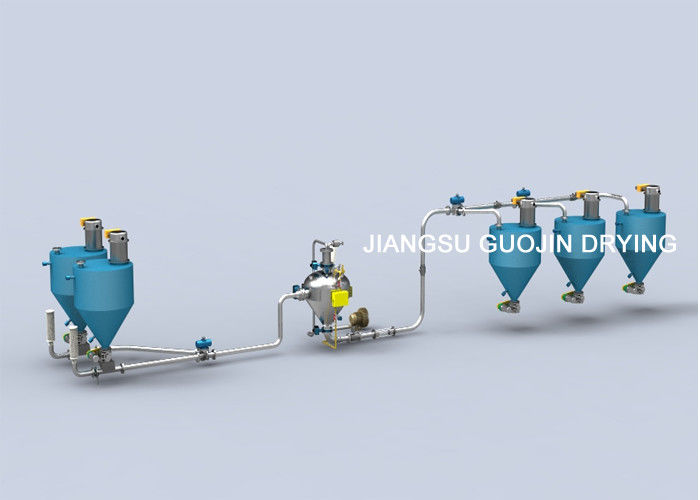

구조 구성
제품 사진
