상세 정보 |
|||
| Item Name: | 9M2 Heat Transfer Area Hollow Air Sludge Vacuum Blade Paddle Hollow Dryer | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Heat transfer area: | 9 M2 | Effective volume: | 0.32 M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Thermal Oil |
| Rotating speed: | 5-20RPM | Transmission power: | 4KW |
| 강조하다: | 뜨거운 오일 진공 패들 드라이어,5000 kg/H 진공 패들 드라이어,산업 슬러지 진공 건조 기계 |
||
제품 설명
9M2 열 전달 부위 홀드 에어 슬러지 진공 블레이드 페들 홀드 드라이어
홀로 패들 드라이어는 열 소스 (증기 또는 뜨거운 기름) 에서 공정 질량을 분리하는 금속 벽이 있습니다.높은 열효율은 열매체에서 나오는 열이 직접 공정 질량으로 들어가기 때문에 얻을 수 있습니다.. 재료가 가열 된 통과 조동기와 접촉 할 때, 공정 질량은 전도성으로 가열됩니다. 고립 드라이어와 함께 열은 거의 손실됩니다.1kg의 물을 증발시키기 위해서는 약 1kg의 물이 필요합니다..2kg의 증기 용재 용재. 배기가스는 최소이며 낮은 온도입니다. 따라서 처리해야 할 수 있는 건조기에서 나오는 응축되지 않는 가스 부피는 최소입니다.
제품 주요 특징
1폐수 슬레이드, 동물용 비료 및 산업용 슬레이드의 지속적인 건조
2난방면적: 3-200m2
3건조 용량: 50-5000 kg/h
4증기 밀착 또는 진공 설계가 가능합니다.
5열원: 증기, 뜨거운 물 또는 뜨거운 기름
열 소스 (온도 180oC ~ 250oC)
증기 가열
증기는 회전 관절을 통해 홀홀 샤프트로 들어가 모든 패들 사이로 균등하게 분포된다. 콘덴세트는 각 회전마다 제거된다.
뜨거운 오일 (열화 액체) 로 가열
뜨거운 기름 (열화 액체) 는 회전 관절을 통해 홀 셔프에 들어가고 밖으로 나간다. 공급 펌프의 압력은 홀 셔프를 통해 액체를 밀어낸다.
제품 사용
• 의약품, 식품, 화학 산업 등의 재료는 건조 될 수 있습니다.
• 펄피, 페이스트 같은 혼합물 또는 전력 원료에 적합합니다.
• 낮은 온도에서 건조해야 하는 온도 감지 물질.
• 산화되거나 폭발하기 쉬운 원료 및 강한 자극성 또는 독성이 있습니다.
• 유기 용매의 추출을 요구합니다.
기술 매개 변수
| 모델 | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 열 전달 면적 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 실제 부피 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| 속도의 범위 (rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| 변속력 (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 장치 너비 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 전체 너비 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 장비 길이 (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 전체 길이가 ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 중앙 높이 (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 전체 장비 높이 (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

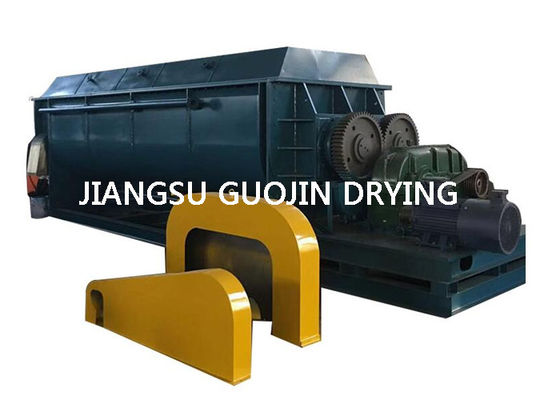

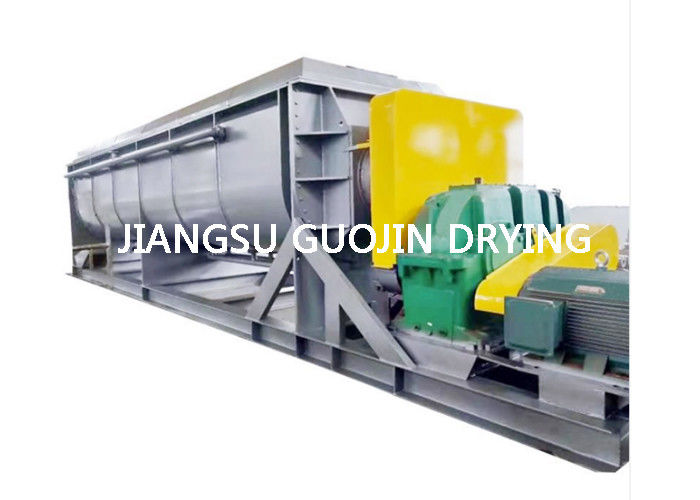

제품 전시
