상세 정보 |
|||
| Item Name: | 35M2 Heat Transfer Area Make Large Areas Of Dry Powder Hollow Paddle Dryer | Application: | Industry Processing, Chemical processing,Pharmaceutical processing |
|---|---|---|---|
| Heat transfer area: | 35 M2 | Effective volume: | 2.2 M3 |
| Material: | Stainless steel , carbon steel | Heating source: | Thermal Oil or Steam |
| Rotating speed: | 5-10 RPM | Transmission power: | 15 KW |
| 강조하다: | 건식 분말 무의미한 패들 드라이어,15KW 무의미한 패들 드라이어,35M2 열전도 영역 건조 기계 |
||
제품 설명
35m2 열 전송 영역 건조 파우더의 큰 영역을 만들 홀 펠 드라이어
패들 드라이어는 썰매를 흔들면서 습한 물질이 열 운반기와 뜨거운 표면과 완전히 접촉하도록 장비 내부에 흔들린 소재가있는 저속 흔들린 드라이어입니다.가뭄의 목적을 달성하기 위해. 구조는 일반적으로 수평, 이중 축 또는 네 축입니다. 펠드 드라이어는 뜨거운 공기 유형과 전도 유형으로 나뉘어 있습니다.뜨거운 공기 유형은 열 운반자 (온난한 공기 같은) 를 통해 건조 될 물질 접촉 및 건조.
이 제품은 간접적으로 열이나 냉각 페이스트, 곡성, 가루 및 매료 물질, 마르고, 냉각, 난방, 살균, 반응,저온 연소, 등 장비의 특수 틈 모양의 흥분 된 열 전달 블레이드는 높은 열 전송 효율과 열 전송 표면의 자가 청소 기능을 가지고 있습니다.
구조 소개
주요 구조는 W 모양의 껍질과 자켓으로 구성되어 있으며, 껍질에는 여러 개의 혼합 블레이드가 용접되어 있다.자켓과 홀리 혼합 블레이드 모두 열 운반자를 갖추고 있습니다, 두 가열 표면은 동시에 물질을 가열합니다.열 운반자는 일반적으로 드라이어의 중부에서 공급되고 다른 쪽에서 분출됩니다..
윙 모양의 홀드 블레이드는 홀드 샤프트에 밀도로 배치되어 있으며 열 매체는 홀드 샤프트를 통해 블레이드를 통해 흐른다. 단위 효과적 부피는 큰 열 전달 영역을 가지고 있습니다..열 매체의 온도는 -40 ° C에서 320 ° C까지 다양하며, 수증기 또는 액체 유형이 될 수 있습니다. 예를 들어 뜨거운 물, 열 전달 오일 등.간접 전도 난방은 열을 제거하는 공기를 운반하지 않습니다.열은 물질을 가열하는 데 사용됩니다. 열 손실은 단지 원자로 몸의 단열 층을 통해 환경에 열 분산입니다.톱니 모양 블레이드의 열 전달 표면은 자가 청소 기능을 가지고 있습니다물질 입자와 틈 모양의 표면의 상대적 움직임은 틈 모양의 표면에 붙은 물질을 씻을 수 있습니다.그래서 깨끗한 열 전달 표면은 항상 움직이고 유지.
윙 모양의 홀드 블레이드는 홀드 샤프트에 밀도로 배치되어 있으며 열 매체는 홀드 샤프트를 통해 블레이드를 통해 흐른다. 단위 효과적 부피는 큰 열 전달 영역을 가지고 있습니다..열 매체의 온도는 -40 ° C에서 320 ° C까지 다양하며, 수증기 또는 액체 유형이 될 수 있습니다. 예를 들어 뜨거운 물, 열 전달 오일 등.간접 전도 난방은 열을 제거하는 공기를 운반하지 않습니다.열은 물질을 가열하는 데 사용됩니다. 열 손실은 단지 원자로 몸의 단열 층을 통해 환경에 열 분산입니다.톱니 모양 블레이드의 열 전달 표면은 자가 청소 기능을 가지고 있습니다물질 입자와 틈 모양의 표면의 상대적 움직임은 틈 모양의 표면에 붙은 물질을 씻을 수 있습니다.그래서 깨끗한 열 전달 표면은 항상 움직이고 유지.
제품 특징
펄스 잎 건조기의 낮은 에너지 소비: 간접 가열로 인해 열을 제거 할 수 있는 많은 양의 공기가 없으며 건조기의 외부 벽에는 단열층이 제공됩니다.1개만 필요한2kg의 증기로 1kg의 물을 증발시키는 용매 물질.
저비용 블레이드 드라이어 시스템: 단위 효과적 부피는 엄청난 열 전달 표면을 가지고 있으며, 가공 시간을 단축하고 장비 크기를 줄입니다.그것은 크게 건물 면적과 건물 공간을 줄입니다.
다양한 처리 재료: 다양한 열 매체를 사용하여 열에 민감한 재료와 고온 처리를 필요로하는 재료 모두 처리 할 수 있습니다. 일반적인 매체는: 증기,열전달유, 뜨거운 물, 냉각 물 등
그것은 연속적으로 또는 간헐적으로 작동 할 수 있으며 많은 분야에서 사용될 수 있습니다.
작은 환경 오염: 운반 공기를 사용하지 마십시오, 먼지 물질의 흡수량은 작습니다. 용매의 증발은 매우 작으며 다루기 쉽습니다.오염 물질 또는 용매 회수에 사용할 수 있습니다.
제품 사용
의약품, 식품, 화학 산업 등의 재료가 건조 될 수 있습니다.
• 펄피, 페이스트 같은 혼합물 또는 전력 원료에 적합합니다.
• 낮은 온도에서 건조해야 하는 온도 감지 물질.
• 산화되거나 폭발하기 쉬운 원료 및 강한 자극성 또는 독성이 있습니다.
• 유기 용매의 추출을 요구합니다.
기술 매개 변수
| 모델 | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| 열 전달 면적 (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| 실제 부피 (m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| 속도의 범위 (rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 5 ~ 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| 변속력 (kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| 장치 너비 (m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| 전체 너비 (m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| 장비 길이 (m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| 전체 길이가 ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| 중앙 높이 (m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| 전체 장비 높이 (m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

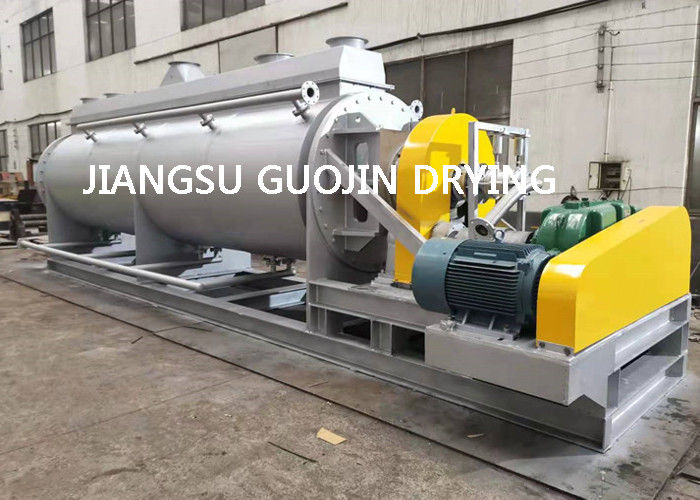

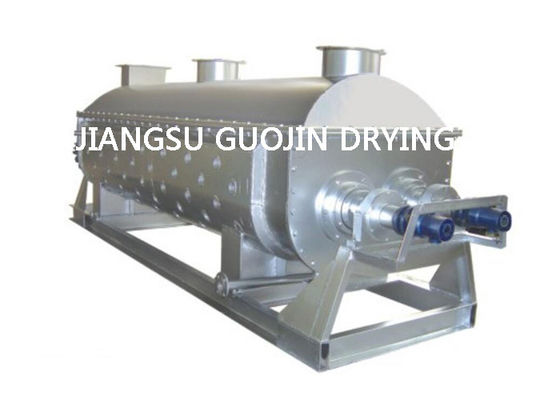

제품 전시
