상세 정보 |
|||
| Item Name: | PLG2200/12 12layers 316 Stainless Steel Continuous Disc Plate Dryer | Model Type: | PLG-2200/12 |
|---|---|---|---|
| Layers: | 12 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200 mm | Small disc diameter: | 2000 mm |
| Dryer diamter: | 2820 mm | Height: | 5041mm |
| Drying area: | 36.9M2 | Power: | 4.0kw |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| 강조하다: | 12 층 연속적인 디스크 판 드라이어,316대 스테인레스 강철 디스크 플레이트 드라이어,PLG2200/12 허풍 건조 기계 |
||
제품 설명
PLG2200/12 12층 316 스테인레스 스틸 연속 디스크 플레이트 건조기
간헐적 혼합 건조기를 기반으로, 디스크 플레이트 건조기는 지속적인 개선을 통해 개발 된 다층 고정 된 홀 홀 히팅 원형 운반 디스크입니다.지속적인 개선으로 개발된. 건조 과정은 열 운반자를 홀드 디스크의 각 층으로 전달하는 것입니다. 열 전도 방식에서 디스크 표면에 배치 된 습한 물질은 간접적으로 가열됩니다.그리고 롤링 소재의 젖은 부분은 빗자루와 빗자루를 회전시키는 작용으로 작동 온도 아래서 증발됩니다., 그리고 증기는 장비의 배기 가스와 함께 배출되므로 자격을 갖춘 건조 완제품은 지속적으로 장비의 바닥에서 얻을 수 있습니다.
PLG 연속 디스크 플레이트 건조기 작동 원칙
습한 물질은 드라이어 상단에 있는 첫 번째 건조층에 지속적으로 공급됩니다.그것은 회전 하 고 회전 하 고 급기 나선 선을 따라 큰 건조 판의 외부 가장자리에 떨어지 때 rake 팔을 래크에 의해 흔들릴 것입니다물질은 작은 건조판에서 외부 가장자리로 이동하고 아래의 큰 건조판의 외부 가장자리로 떨어집니다.두 작은 큰 건조판은 재료가 지속적으로 건조기를 통과 할 수 있도록 번갈아 배치됩니다. 열 매체는 포화 증기, 뜨거운 물 또는 열 기름이 될 수 있습니다. 열은 한쪽 끝에서 홀한 건조판으로 인도되고 다른 끝에서 나오게됩니다.마른 재료는 마른 판의 마지막 층에서 드라이어의 바닥에 떨어지고 그 다음 배출 출구에 레이크로 이동합니다. 소재의 습도는 윗 뚜?? 에 있는 배기가스 출구에서 제거됩니다. 진공형 판 건조기에서는 습기가 윗 뚜?? 에 있는 진공 펌프에 의해 빨려집니다.마른 물질은 바닥 층에서 배출됩니다건조 능력은 건조기 가느러미 가열기, 용매 추출용 응축기, 바그 먼지 제거기, 반환 및 혼합 메커니즘, 드래프트 팬과 같은 보조 장치가 장착되면 향상 될 수 있습니다.등등.
PLG 연속 디스크 플레이트 건조기 특징
1쉬운 조절, 강력한 적용 가능성, 매우 간단한 시작-정지 동작.
2. 건조판의 각 층은 별도로 뜨거운 / 차가운 미디어에 공급 될 수 있으며 재료 온도 조절은 정확합니다.
3재료의 체류 시간은 정확하게 조정할 수 있습니다.
4재료 흐름 방향은 단일이며, 역 혼합 현상이 없으며, 건조는 균일하며 품질은 안정적입니다.
5먹이를 중단 한 후 물질을 옮기는 랙 블레이드는 드라이어에서 재료를 빠르게 비울 수 있습니다.
6장비의 신중한 청소 및 관찰은 특수 대형 검사 문과 거울을 통해 수행 될 수 있습니다.
7재료 층은 매우 얇고 스핀드 속도는 낮고 시스템의 설치 전력은 낮고 전력 소비는 낮습니다.
8작동 환경은 좋고 용액은 회수 될 수 있으며 배기가스 먼지 함량은 매우 낮습니다.
9그것은 특히 열에 민감한 재료의 건조를 위해 진공에서 작동 할 수 있습니다.
10. 건조기는 전체로 제조됩니다. 그것은 단지 들어올리고 위치 할 필요가 있습니다. 그것은 설치 및 위치 매우 쉽습니다.
11건조판 배열 및 수직 설치는 작은 영역을 차지합니다.
PLG 연속 디스크 플레이트 건조기 기술 매개 변수
| 종류 | 직경 ((mm) | 높이 ((mm) | 마른 면적 ((m2) | 전력 (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

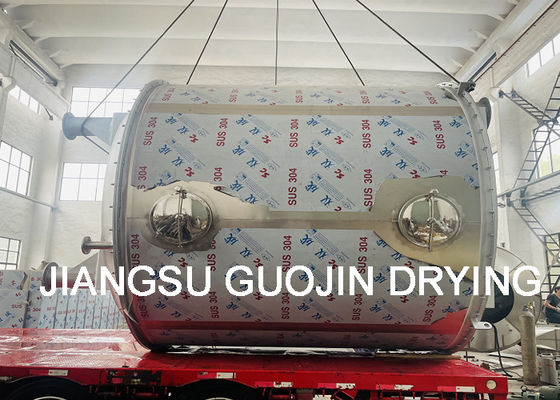

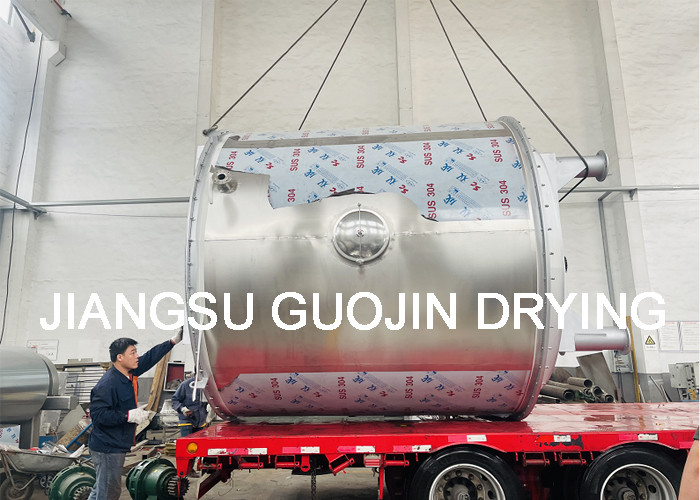

PLG 연속 디스크 플레이트 드라이어 쇼
