상세 정보 |
|||
| Item Name: | PLG2500/20 22layers 304 Stainless Steel Continuous Disc Plate Pharmaceutical Dryer | Model Type: | PLG-2500/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 6921mm |
| Drying area: | 87.5M2 | Power: | 11kw |
| Material: | SS304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| 강조하다: | 연속적인 디스크 판 제약 드라이어,304대 스테인레스 강 제약 드라이어,22 층 허풍 건조 기계 |
||
제품 설명
PLG2500/20 22층 304 스테인리스 스틸 연속 디스크 플레이트 의약품 건조기
PLG 시리즈 연속 디스크 건조기 이고효율의 유도 및 연속 건조 장비. 그것의 독특한 구조와 작동 원리는 높은 열 효율, 낮은 에너지 소비의 장점을 결정합니다.소규모 점유면적, 간단한 구성, 간편한 조작 및 제어뿐만 아니라 좋은 운영 환경 및 기타 화학, 의약품, 농업,식품식품, 그리고 다른 산업.
세 가지 주요 유형: 정상 압력 유형, 폐쇄 유형, 진공 유형; 그리고 네 가지 주요 모델: 1200, 1500, 2200 및 3000; 그리고 세 가지 유형의 재료 등급, A (탄소 강철),B (물질 접촉 부위에 스테인리스 스틸을 사용), 및 C (물질 접촉 영역, 증기 파이프, 주요 샤프트 및 지원 및 실린더 몸체 및 상단 덮개에 대한 포장을 위해 스테인레스 스틸을 사용하십시오). 건조기의 건조 영역은 4 ~ 180입니다.우리는 모든 고객의 요구 사항을 충족 할 수있는 보조 장치와 함께 수백 가지 모델을 생산했습니다.
PLG 연속 디스크 플레이트 건조기 작동 원칙
습한 물질은 드라이어 상단에 있는 첫 번째 건조층에 지속적으로 공급됩니다.그것은 회전 하 고 회전 하 고 급기 나선 선을 따라 큰 건조 판의 외부 가장자리에 떨어지 때 rake 팔을 래크에 의해 흔들릴 것입니다물질은 작은 건조판에서 외부 가장자리로 이동하고 아래의 큰 건조판의 외부 가장자리로 떨어집니다.두 작은 큰 건조판은 재료가 지속적으로 건조기를 통과 할 수 있도록 번갈아 배치됩니다. 열 매체는 포화 증기, 뜨거운 물 또는 열 기름이 될 수 있습니다. 열은 한쪽 끝에서 홀한 건조판으로 인도되고 다른 끝에서 나오게됩니다.마른 재료는 마른 판의 마지막 층에서 드라이어의 바닥에 떨어지고 그 다음 배출 출구에 레이크로 이동합니다. 소재의 습도는 윗 뚜?? 에 있는 배기가스 출구에서 제거됩니다. 진공형 판 건조기에서는 습기가 윗 뚜?? 에 있는 진공 펌프에 의해 빨려집니다.마른 물질은 바닥 층에서 배출됩니다건조 능력은 건조기 가느러미 가열기, 용매 추출용 응축기, 바그 먼지 제거기, 반환 및 혼합 메커니즘, 드래프트 팬과 같은 보조 장치가 장착되면 향상 될 수 있습니다.등등.
PLG 연속 디스크 플레이트 건조기 특징
(1) 조정 및 제어 용이성 높습니다.
- 건조효율은 재료층의 두께, 주축의 회전 속도, 톱니 팔의 양, 톱니 판의 모양과 크기를 조절함으로써 향상될 수 있다.
- 각 건조 층은 열 또는 냉각을 위해 개별적으로 뜨거운 매체 또는 냉각 매체를 입력 할 수 있습니다. 온도 조절은 정확하고 쉽게 조정됩니다.
- 재료의 체류 시간은 정확하게 조절할 수 있습니다.
- 단일 재료 흐름 방향 물질 반환 및 혼합을 방지하기 위해. 건조 과정은 균일하고 품질은 안정적입니다, 재 혼합이 필요하지 않습니다.
(2) 조작 가 쉽다
- 켜고 끄는 간단한 동작
- 재료 공급이 중단되면 기계 내부에 남아있는 물질은 손톱으로 쉽게 배출 될 수 있습니다.
- 당신은 큰 규모의 전망 창에서 내부를 청소하고 관찰 할 수 있습니다.
(3) 낮은 에너지 소비
- 재료 층은 얇고 주축의 회전 속도는 낮으므로 낮은 전력과 전력 소비가 필요했습니다.
- 재료는 열을 전달하여 건조되므로 높은 난방 효율을 가지고 있습니다.
(4) 좋은 운영 환경
- 정상 압력 유형:
기계 내부의 공기 흐름 속도는 낮고 습도는 상단에서 높고 하단에서 낮으므로 먼지가 위로 떠다니지 못하여 배기가스 공기에는 먼지가 없습니다.
- 닫힌 타입:
기계는 촉촉한 공기에서 유기 용매를 쉽게 복구 할 수있는 용매 복원 장치가 장착되어 있습니다. 용매 복원 장치는 간단한 구조와 높은 복원률을 가지고 있습니다.불화성 물질, 폭발 및 독성 물질, 질소는 폐쇄 순환의 매체로 사용될 수 있으며 안전한 작업 상태를 유지합니다.
- 진공형:
판 건조기는 진공 상태에서 작동하며 특히 열에 민감한 재료를 건조하기에 적합합니다.
(5) 설치 가 쉽다
- 건조기는 전체 부품으로 제공되므로 현장에서 설치 및 수리하기가 매우 쉽습니다.
- 디스크 플레이트는 층별로 배치되고 있으며 수직으로 설치되어 작업장에서 작은 점유 공간을 차지합니다.
PLG 연속 디스크 플레이트 건조기 기술 매개 변수
| 종류 | 직경 ((mm) | 높이 ((mm) | 마른 면적 ((m2) | 전력 (kW) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

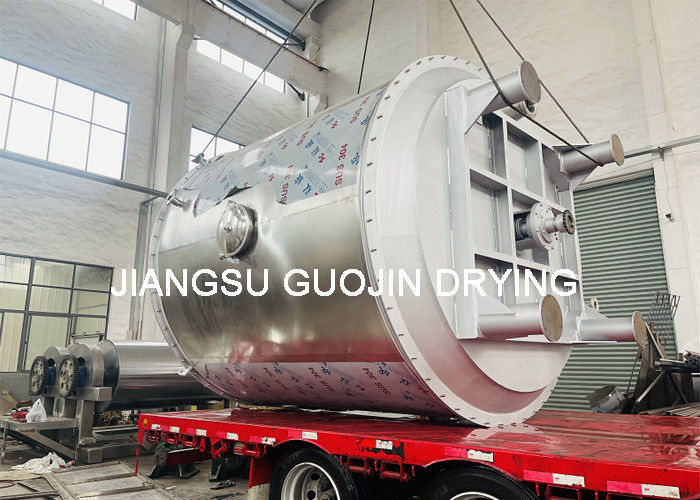

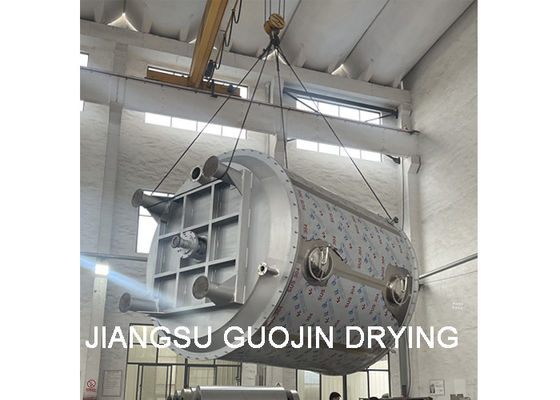

PLG 연속 디스크 플레이트 드라이어 쇼
