상세 정보 |
|||
| Item Name: | Automatic Vertical Fluid Bed Dryer Granulator For Pharmaceutical | Application: | Foodstuff Processing, Chemical Processing，Pharmaceutical |
|---|---|---|---|
| Model: | FL-200 | Container volume: | 670Litre |
| Diameter: | 1400 MM | Max capacity: | 300 KG |
| Min capacity: | 100 KG | Fan capacity: | 6000 M3/H |
| Fan pressure: | 950 mmH2O | Fan power: | 22 KW |
| Dimension: | 2.34x1.7x3.8Meter | ||
| 강조하다: | 장비를 입자화하는 670Litre 유동층,유동층 과립기 GMP 디자인,ISO 흐름식대 건조기 과립기 |
||
제품 설명
자동 수직 유체 침대에 드라이어 granulator 의약품
- 이 기계는 주로 혼합, granulating, 마르고 granule의 코팅에 사용 됩니다. Top 스프레잉, 의약품 산업, 식품 산업,화학 산업, 등 태블릿 granule, 빠르게 녹는 음용 granule, 조미료.
- 한 단계로 섞어 쪼개서 건조합니다.
- 이중 챔버 필터링 봉지 시스템을 채택하여 먼지를 완전히 제거합니다.
- 멀티 플루이드 노즐을 채택하여 형성 된 곡선이 균일하고 분말 함량이 매우 낮다는 것을 보장합니다.
- 2바르의 폭발 방지 디자인을 선택할 수 있습니다.
- GMP에 따라 설계, 제조 및 배치
FL-200 액체 침상 granulator 특징
1GMP 설계: 150 회자 외면 마무리, 내부 표면에 거울 마무리. 시스템은 GMP 표준을 충족 할 수 있습니다.
2. HEPA 공기 필터: 공기 필터는 1 단계, 2 단계 및 고 효율 단계 공기 필터로 구성되며 공기 청결도는 100,000도까지 도달 할 수 있습니다.
3자동 공기 밀폐: 두 개의 공기 실린더는 상위 방으로 밀폐를 위해 곡물 그릇을 들어 올립니다.부풀린 사각형 고무 고리는 완전히 밀폐 된 곡물 방을 만들기 위해 바닥 챔버를 밀폐합니다;
42백 필터 챔버 시스템: 상위 봉지 필터링 시스템은 필터 봉지에 대한 공기 압력을 피하기 위해 번갈아 작동하는 두 개의 챔버를 가지고 있습니다. 제품 비율은 99%에 도달 할 수 있습니다.
5정확한 공기 흐름 제어: 배기가스 팬은 시멘스 인버터와 결합되어 완벽한 유동화를 달성하기 위해 공기 흐름 속도를 정확하게 제어합니다.
6.좋은 작업 상태: 전체 시스템은 마이너스 압력 하에서 작동, 그래서 전혀 분말 누출이 없습니다. 배기가스 팬은 소음 억제기와 고립 설치를 갖추고 있습니다.소음이 75 dB (A) 이하입니다..
7안전 조치: 전체 시스템은 다음과 같은 조치를 채택합니다.
1) 기능 잠금: 컨트롤 패널의 모든 기능 버튼이 잠금되어 있습니다 (단 올바른 작동 단계만이 시스템을 실행 할 수 있습니다) 기계의 오류 작동을 방지하기 위해.
2) 폭발 방지 설계: granulation 챔버는 환기가 있는 장비입니다. 챔버 내부의 압력이 지정된 압력보다 높을 때 (예: 2bar),압력을 풀기 위해 파열막이 깨질 것입니다..
3) 압력 모니터링: 압력 센서는 granulation 챔버 내부 압력 변화를 모니터링 할 수 있습니다.압력이 더 높아질 때 (특히 가방 필터가 질식 할 때) 양압 상태가 형성됩니다, 전기 히터와 배기가스 팬은 자동으로 멈추고 압력 방출 밸브가 열릴 것입니다.
FL-200 액체 침상 granulator 작동 원리
이 기계는 분말과 곡물을 건조하기에 적합합니다.
작동 원리는: 원료를 액체 침대에 넣는 것입니다.차가운 공기는 사전 필터를 통해 유체 침대에 빨려 들어가 주 기계 뒤에 난방을 통과, 히터에 의해 원하는 온도까지 가열됩니다. 재료는 정기적으로 유체 침대에 유동화됩니다. 증발 수분을 팬에 의해 끌어냅니다.
기술 매개 변수
| 항목 | 단위 | FL-200 타입 | |
| 컨테이너 | 부피 | L | 670 |
| 직경 | mm | 1400 | |
| 용량 | 분 | 1kg | 100 |
| 맥스 | 1kg | 300 | |
| 팬 | 용량 | m3/h | 6000 |
| 압력 | mmH2O | 950 | |
| 힘 | kw | 22 | |
| 증기 지출 | 1kg/h | 282 | |
| 압축 공기의 사용 | m3/min | 1.1 | |
| 주요 몸무게 | 1kg | 1500 | |
| 증기 압력 | MPa | 00.3-0.6 | |
| 온도 | oC | 포름 온도에서 120까지의 범위에서 조절할 수 있습니다oC | |
| 근로시간 | 분 | 원료의 특성에 따라 결정됩니다. | |
| 필드 | % | >99 | |
| 소음 | dB ((A) | <75dB (A) (설치시, 주 기계와 팬이 분리되어 있습니다) | |
| 크기 | m | 2.34x1.7x38 | |

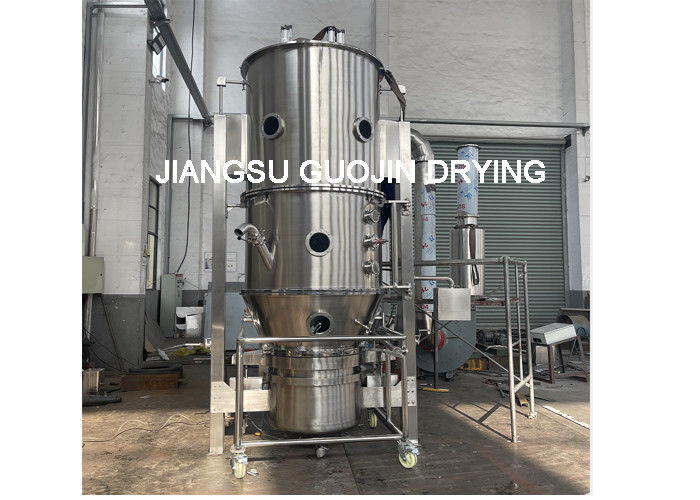

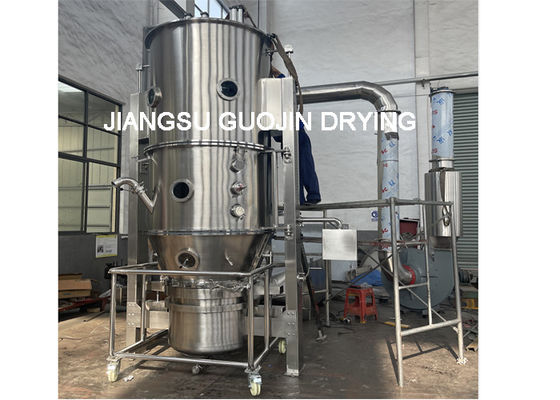

제품 전시
전기, 증기, 천연가스 또는 기타
