5M2 열전도 영역 KJG-5 수평선상 비료 무의미한 패들 드라이어

5M2 열 전달 영역 KJG-5 수평 비료 홀드 패들 드라이어

연속 수평 패들 드라이어는 자켓으로 된 트러그와 두 개의 홀 셰프트로 구성됩니다. 트러그에는 건조 할 재료의 입구를 가진 덮개가 있습니다.재료는 증기와 같은 난방 매체로 열 전달에 의해 건조, 열 오일 또는 열 물은 홀 셰프트, 홀 펠러와 덤불 자켓 또는 반 파이프 자켓을 통해 흐르고 있습니다.건조 된 제품은 셰프트리스 나사 컨베이어로 배출 굴뚝에서 제거됩니다배기가스 증기는 뚜?? 에 있는 배기가스 출구를 통해 건조기를 떠납니다. 건조 과정에서 공기가 없기 때문에 낮은 산소 함유량으로 인해 매우 안전한 작업이 가능합니다.작고 콤팩트한 냄새 처리 및 방출 가스의 높은 이슬점으로 인해 증기 응축 장치에서 열 회수 시스템이 가능하도록 제공합니다..

물통은 오메가 모양이고, 자켓이 있습니다. 물질은 기계의 한쪽 끝에서 공급되며 중력으로, 물통의 약간의 각도 아래로,다른 끝의 기계의 출구로재료가 기계에 머무는 동안 완벽한 플러그 흐름이 유지되며 완벽한 균일한 제품 품질을 보장합니다.기계 내부의 제품 수준은 조절 가능한 넘치는 수로에 의해 확보됩니다제품 출구 쪽에 있는 오버플로우 밸브는 생산 중단 전에 제품 제거 하단에 수동으로 작동하는 배열 밸브를 갖추고 있습니다.기저귀의 바닥에 있는 제품 출구 스?? 은 하류 장비에 연결하기 위한 직사각형 플랜지를 가지고 있습니다..





KJG-5 수평 비료 홀드 패들 드라이어주요 특징

1) 95%까지 도달할 수 있는 높은 열효율

2) 열 전달 매체는 제품과 접촉하지 않습니다.

3) 가스가 사용되지 않습니다. 가스의 흐름은 최소입니다.

4) 정확한 온도 조절

5) 제품의 혼합 및 이동을 통해 균일한 제품 품질

6) 일회용으로 계속되는 과정

7) 높은 열 전달 면적과 프로세스 부피 비율 - 바닥 면적 감소

8) 조작이 쉬우며 최소한의 주의가 필요합니다.

9) 가연 물질을 처리 할 때 직접 건조하는 것보다 안전합니다.

10) 간편하고 유지보수가 적은 간편하고 내구성 있는 설계

11) 고유 한 융합 디스크 를 가진 이중 반 회전 샤프트 는 친밀 한 혼합, 균일 한 열 전달, 높은 열 전송 속도, 그리고 자기 청소 효과 를 생산 합니다.용량 비율에 큰 열 전달 영역은 홀드 디스크와 자켓 용기를 사용하여 달성됩니다, 온도 매체가 흐르는. 그 결과는 적은 공간 요구와 낮은 설치 비용을 가진 컴팩트 기계입니다.

12) 패들 드라이어는 처리 특성에 관계없이 물질을 운송합니다. 끈적고 매운 물질을 운송 할 수 있습니다. 재활용 된 건조 제품과 혼합하여 사료를 미리 조건화합니다.이동 가능하도록이 때문에 자본, 운영 및 유지보수 비용이 낮습니다.



튜브형 난방장

1) 최대 10bar의 작업 압력

2) 튜블 난방 자켓 매우 균일한 난방 및 정확한 온도 조절을 보장

3) 전체 길이의 증기 돔은 운반을 줄이고 증발된 수증기로부터 고체를 분리합니다.

3) 80mm 미네랄 단열은 열 손실을 크게 줄입니다

홀드 디스크

1) 가열면적을 크게 증가

2) 크리형 펠라보다 용접 면적이 훨씬 적다

3) 자기 청소 디스크 표면 은 열 전달 을 크게 향상 시킨다
4) 각기 다른 각도로 디스크 주변에 용접 된 조화기 패들 완벽하게 혼합, 이동 및 젖은 물질을 분쇄



융합된 뱃자석과 냉각장자

1) 베어 좌석은 말단 판에 설치되어 건조 챔버의 필수 부분으로서 샤프트의 동심성을 보장합니다.

2) 물 냉각 자켓은 베어링의 수명을 늘리기 위해 장착되어 있습니다.
3) 한 통로 회전 관절은 각 홀드 디스크에 온도 매체의 일정한 흐름을 보장합니다.



오프가스 처리 시스템

사이클론, 튜브 콘덴서 및 두 단계 습기 스크러버의 조합은 매우 높은 배출 표준을 보장합니다.



KJG-5 수평 비료 홀드 패들 드라이어적용

• 의약품, 식품, 화학 산업 등의 재료는 건조 될 수 있습니다.

• 펄피, 페이스트 같은 혼합물 또는 전력 원료에 적합합니다.

• 낮은 온도에서 건조해야 하는 온도 감지 물질.

• 산화되거나 폭발하기 쉬운 원료 및 강한 자극성 또는 독성이 있습니다.

• 유기 용매의 추출을 요구합니다.





KJG-5 수평 비료 홀드 패들 드라이어 기술 매개 변수

- 아니	항목	매개 변수	참고:
1,	모델	KJG-5
2,	패들 열 전달 면적 [m]2]	3.5	셰프트 표면 면적 포함
3,	자켓 열 전달 면적 [m]2]	1.5
4,	전체 열 전달 면적 [m]2]	5
5,	물 증발량 [kg/h]	50
6,	출력 능력 [kg/h]	15-20
7,	패들 지름 [mm]	260
8,	실제 부피 [m3]	1
9,	회전 속도 [rpm]	1-15
10,	표준 모터 등급 [kW]	3
11,	운반 가스 흐름 [m]3/h]	300~500
12,	운반 가스 배기가스 팬 모터 등급 [kW]	0.75
13,	기계 바닥 공간 [L × W × H]	2816X760X1370
14,	표준 들어올림 무게 [kg]	1500

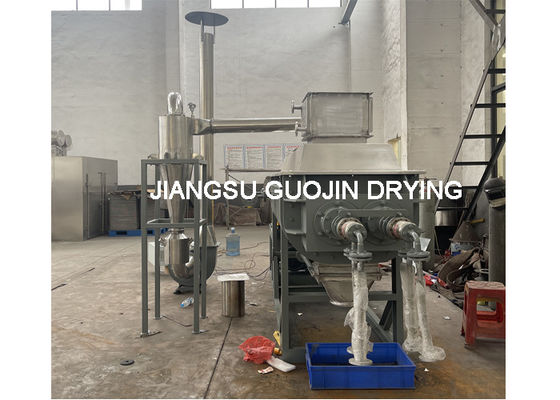

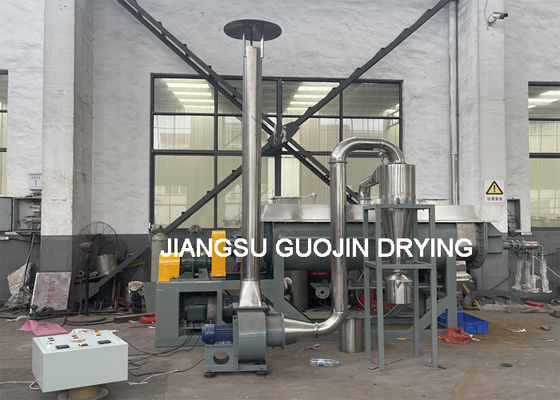

KJG-5 수평 비료 홀드 패들 드라이어쇼
