상세 정보 |
|||
| Item Name: | 3kw Power KJG-5 Hollow Paddle Dryer Stainless Vacuum Drying Machine | Application: | Chemical Processing |
|---|---|---|---|
| Paddle heat transfer area: | 3.5Square Meter | Jacket heat transfer area: | 1.5Square Meter |
| Total heat transfer area: | 5Square Meter | Heating source: | Steam |
| Rotating speed: | 5-20rpm | Water evaporation: | 50KG/H |
| Power: | 3KW | ||
| 강조하다: | 3 kw 연속적인 수평식 패들 드라이어,Ｗ 형성 구조 진공 건조 기계 |
||
제품 설명
3kW 전력 KJG-5 홀 펠 드라이어 스테인리스 진공 건조 기계
연속 수평 패들 드라이어는 자켓으로 된 트러그와 두 개의 홀 셰프트로 구성됩니다. 트러그에는 건조 할 재료의 입구를 가진 덮개가 있습니다.재료는 증기와 같은 난방 매체로 열 전달에 의해 건조, 열 오일 또는 열 물은 홀 셰프트, 홀 펠러와 덤불 자켓 또는 반 파이프 자켓을 통해 흐르고 있습니다.건조 된 제품은 셰프트리스 나사 컨베이어로 배출 굴뚝에서 제거됩니다배기가스 증기는 뚜?? 에 있는 배기가스 출구를 통해 건조기를 떠납니다. 건조 과정에서 공기가 없기 때문에 낮은 산소 함유량으로 인해 매우 안전한 작업이 가능합니다.작고 콤팩트한 냄새 처리 및 방출 가스의 높은 이슬점으로 인해 증기 응축 장치에서 열 회수 시스템이 가능하도록 제공합니다..
KJG-5 수평 홀드 페들 드라이어주요 특징
주요 구조는 W 모양의 껍질과 자켓으로 구성되어 있으며, 껍질에는 여러 개의 혼합 블레이드가 용접되어 있다.자켓과 홀리 혼합 블레이드 모두 열 운반자를 갖추고 있습니다, 두 가열 표면은 동시에 물질을 가열합니다.열 운반자는 일반적으로 드라이어의 중부에서 공급되고 다른 쪽에서 분출됩니다..
윙 모양의 홀드 블레이드는 홀드 샤프트에 밀도로 배치되어 있으며 열 매체는 홀드 샤프트를 통해 블레이드를 통해 흐른다. 단위 효과적 부피는 큰 열 전달 영역을 가지고 있습니다..열 매체의 온도는 -40 ° C에서 320 ° C까지 다양하며, 수증기 또는 액체 유형이 될 수 있습니다. 예를 들어 뜨거운 물, 열 전달 오일 등.간접 전도 난방은 열을 제거하는 공기를 운반하지 않습니다.열은 물질을 가열하는 데 사용됩니다. 열 손실은 단지 원자로 몸의 단열 층을 통해 환경에 열 분산입니다.톱니 모양 블레이드의 열 전달 표면은 자가 청소 기능을 가지고 있습니다물질 입자와 틈 모양의 표면의 상대적 움직임은 틈 모양의 표면에 붙은 물질을 씻을 수 있습니다.그래서 깨끗한 열 전달 표면은 항상 움직이고 유지.
윙 모양의 홀드 블레이드는 홀드 샤프트에 밀도로 배치되어 있으며 열 매체는 홀드 샤프트를 통해 블레이드를 통해 흐른다. 단위 효과적 부피는 큰 열 전달 영역을 가지고 있습니다..열 매체의 온도는 -40 ° C에서 320 ° C까지 다양하며, 수증기 또는 액체 유형이 될 수 있습니다. 예를 들어 뜨거운 물, 열 전달 오일 등.간접 전도 난방은 열을 제거하는 공기를 운반하지 않습니다.열은 물질을 가열하는 데 사용됩니다. 열 손실은 단지 원자로 몸의 단열 층을 통해 환경에 열 분산입니다.톱니 모양 블레이드의 열 전달 표면은 자가 청소 기능을 가지고 있습니다물질 입자와 틈 모양의 표면의 상대적 움직임은 틈 모양의 표면에 붙은 물질을 씻을 수 있습니다.그래서 깨끗한 열 전달 표면은 항상 움직이고 유지.
KJG-5 수평 홀드 페들 드라이어작동 원칙
KJG 시리즈 패들 드라이어 / 프로세서는 공정 질량에서 열을 추가하거나 제거하는 고효율, 기계적으로 자극, 간접 열 전달 장치입니다. 일반적으로 건조에 사용됩니다.페스트를 가열하거나 냉각하는 것, 다양한 산업의 필터 케이크, 파우더 및 곡물 물질.
패들 드라이어는 턱이 있는 트러그와 두 개의 반전 셰프트로 구성되어 있으며, 독특한 융합된 홀드 디스크를 통해 밀접한 혼합과 열 전달을 최적화 할 수 있습니다.뜨거운 물 또는 뜨거운 열유, 가열 자켓과 홀드 디스크 둘 다 내부로 흐르면서 가열 표면을 형성합니다. 습한 물질은 디스크 주변에 용접 된 애기터 패들 (agitator paddles) 을 통해 패드 드라이어를 통해 전달됩니다. 규칙적인 혼합과 함께깎기물의 이동과 열 전달을 통해 습기가 빠르고 균일하게 증발합니다. 습한 물질이 건조기의 반대쪽 끝에 도달하면 건조되고 직접 배출됩니다.
증발된 수분은 공기의 오염을 크게 줄이기 위해 사이클론, 콘덴서 및 습기 스크러버로 처리 된 후 draft 팬에 의해 빨려집니다.
KJG-5 수평 홀드 페들 드라이어 기술 매개 변수
| - 아니 | 항목 | 매개 변수 | 참고: |
| 1, | 모델 | KJG-5 | |
| 2, | 패들 열 전달 면적 [m]2] | 3.5 | 셰프트 표면 면적 포함 |
| 3, | 자켓 열 전달 면적 [m]2] | 1.5 | |
| 4, | 전체 열 전달 면적 [m]2] | 5 | |
| 5, | 물 증발량 [kg/h] | 50 | |
| 6, | 출력 능력 [kg/h] | 15-20 | |
| 7, | 패들 지름 [mm] | 260 | |
| 8, | 실제 부피 [m3] | 1 | |
| 9, | 회전 속도 [rpm] | 1-15 | |
| 10, | 표준 모터 등급 [kW] | 3 | |
| 11, | 운반 가스 흐름 [m]3/h] | 300~500 | |
| 12, | 운반 가스 배기가스 팬 모터 등급 [kW] | 0.75 | |
| 13, | 기계 바닥 공간 [L × W × H] | 2816X760X1370 | |
| 14, | 표준 들어올림 무게 [kg] | 1500 |

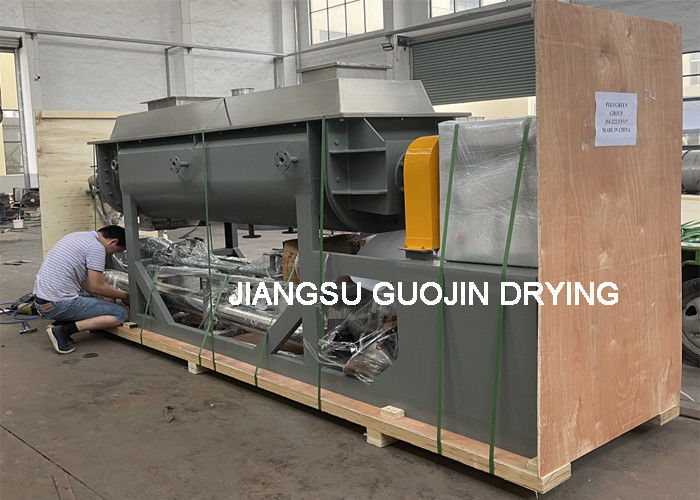

KJG-5 수평 홀드 페들 드라이어쇼
