상세 정보 |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| 강조하다: | 5rpm 노 진공 건조 기계,ISO는 회전식 진공 패들 드라이어를 증명했습니다 |
||
제품 설명
5-20rpm 회전 속도 KJG-5 블레이드 페들 진공 건조기
연속 수평 패들 드라이어는 자켓으로 된 트러그와 두 개의 홀 셰프트로 구성됩니다. 트러그에는 건조 할 재료의 입구를 가진 덮개가 있습니다.재료는 증기와 같은 난방 매체로 열 전달에 의해 건조, 열 오일 또는 열 물은 홀 셰프트, 홀 펠러와 덤불 자켓 또는 반 파이프 자켓을 통해 흐르고 있습니다.건조 된 제품은 셰프트리스 나사 컨베이어로 배출 굴뚝에서 제거됩니다배기가스 증기는 뚜?? 에 있는 배기가스 출구를 통해 건조기를 떠납니다. 건조 과정에서 공기가 없기 때문에 낮은 산소 함유량으로 인해 매우 안전한 작업이 가능합니다.작고 콤팩트한 냄새 처리 및 방출 가스의 높은 이슬점으로 인해 증기 응축 장치에서 열 회수 시스템이 가능하도록 제공합니다..
물통은 오메가 모양이고, 자켓이 있습니다. 물질은 기계의 한쪽 끝에서 공급되며 중력으로, 물통의 약간의 각도 아래로,다른 끝의 기계의 출구로재료가 기계에 머무는 동안 완벽한 플러그 흐름이 유지되며 완벽한 균일한 제품 품질을 보장합니다.기계 내부의 제품 수준은 조절 가능한 넘치는 수로에 의해 확보됩니다제품 출구 쪽에 있는 오버플로우 밸브는 생산 중단 전에 제품 제거 하단에 수동으로 작동하는 배열 밸브를 갖추고 있습니다.기저귀의 바닥에 있는 제품 출구 스?? 은 하류 장비에 연결하기 위한 직사각형 플랜지를 가지고 있습니다..
수평 나선 나선 컨베이어는 배출 스라이프의 직사각형 출구 플랜지 아래에 장착되어 있으며, 그 아래로 제품을 제거합니다. 나선 나선 컨베이어는 아래쪽 두 개의 출구를 가지고 있습니다.컨베이어 끝에 하나씩스크루 컨베이어의 양방향 회전과 결합하여 제품은 이러한 제품 매출장 중 하나로 운송 될 수 있습니다.
건조기 는 두 개의 구멍이 있는 샤프트 를 가지고 있으며, 구멍이 있는 틈 모양 또는 점자 모양의 파들들이 겹겹이 배치 되어 있다.난방 매개체는 샤프트의 한쪽에 도입되고 패들 통해 병렬로 흐른다펠은 제품과 최적의 접촉을 위해 윙 모양이며 결과적으로 제품 측면에서도 좋은 열 전달을 제공합니다.난방 매체는 그것은 들어와 같은 쪽에서 샤프트를 떠마찰에 대항하기 위해, 패드는 텅프렌 탄화물 마찰 저항 코팅으로 코팅됩니다.패들 샤프트의 홀리 설계는 전체 내부 표면이 하나의 큰 열 교환자로 작용한다는 것을 의미합니다펠로로 회전 샤프트에 의해 제어 된 조화 우수한 제품과 표면 상호 작용을 제공합니다. 최적의 열 전달 속도를 위해. 에너지 요구 사항은 소박합니다.특히 직접 건조와 관련된 큰 뜨거운 공기 흐름과 비교하면펠드 드라이어에서 열 전달은 매우 높습니다. 트러그에있는 두 회전 펠드 샤프트는 최적의 열 전송과 혼합을 보장합니다.
먼지 막막한 덮개에는 제품 입구, 증기 출구, 두 개의 검사 포트 및 맨 홀이 있습니다.커버는 임의로 온도 추적을 할 수 있습니다 응축의 위험을 방지하기 위해스웨이프 가스는 제품 입구 및 출구 쪽의 노즐을 통해 입력 될 수 있습니다.
주요 셰프트 밀폐는 포착 상자에 의해 이루어집니다. 포착 상자는 굴뚝 끝 판과 유연하게 연결되어 있습니다.셰프트의 작은 움직임을 따라갈 수 있도록 여전히 단단함을 유지할 수 있습니다. 셰프트에 봉인 부위에 장갑을 착용 셰프트의 손상을 방지 마찰. 채우기 상자는 가스 정수를 위한 랜터 링을 가지고 있습니다. 베어링은 기름 윤활과 함께 롤러 베어링입니다.열 전달 매체는 같은 회전 관절을 통해 한쪽 샤프트에 입력하고 제거됩니다셰프트는 단단한 표면 가이브 박스를 가진 모터에 의해 구동된다. 셰프트 사이에는 동일한 회전 속도를 보장 할 수있는 두 개의 매싱 스퍼 기어가 있습니다. 속도는 고정되어 변동이 필요하지 않습니다.회전 속도는 VFD로만 조절할 수 있습니다..
KJG-5 수평 홀드 페들 드라이어주요 특징
윙 모양의 홀드 블레이드는 홀드 샤프트에 밀도로 배치되어 있으며 열 매체는 홀드 샤프트를 통해 블레이드를 통해 흐른다. 단위 효과적 부피는 큰 열 전달 영역을 가지고 있습니다..열 매체의 온도는 -40 ° C에서 320 ° C까지 다양하며, 수증기 또는 액체 유형이 될 수 있습니다. 예를 들어 뜨거운 물, 열 전달 오일 등.간접 전도 난방은 열을 제거하는 공기를 운반하지 않습니다.열은 물질을 가열하는 데 사용됩니다. 열 손실은 단지 원자로 몸의 단열 층을 통해 환경에 열 분산입니다.톱니 모양 블레이드의 열 전달 표면은 자가 청소 기능을 가지고 있습니다물질 입자와 틈 모양의 표면의 상대적 움직임은 틈 모양의 표면에 붙은 물질을 씻을 수 있습니다.그래서 깨끗한 열 전달 표면은 항상 움직이고 유지.
칸 모양의 홀 셰프트 밀집 배열 칸 모양의 홀 셰프트, 홀 셰프트를 통한 열 매체는 셰프트를 통해 흐른다. 열 전달 영역의 효과적 부피는 매우 크다.열매체는 수증기일 수 있습니다., 또한 뜨거운 물 또는 열 유도 기름이 될 수 있습니다. 열 전달 매체는 껍질 자켓을 통해 흐르며 회전 관절을 통해 홀 믹싱 샤프트,그리고 구멍이 있는 믹싱 샤프트는 열 전달 매체의 종류에 따라 다른 내부 구조를 가지고 있어 최적의 열 전달 효과를 보장합니다..
펄프와 자켓에서 뜨거운 오일 접근, 동시에 가열, 더 이상 건조 후 가열 된 건조한 공기를 통해 동시에 배charge 포트의 상부 부분,따라서 장치의 건조 강도를 크게 증가- 가공기에서 배열된 배기가스의 수분, 야외에서 유도된 공기로 배열된 습한 공기.
KJG-5 수평 홀드 페들 드라이어 기술 매개 변수
| - 아니 | 항목 | 매개 변수 | 참고: |
| 1, | 모델 | KJG-5 | |
| 2, | 패들 열 전달 면적 [m]2] | 3.5 | 셰프트 표면 면적 포함 |
| 3, | 자켓 열 전달 면적 [m]2] | 1.5 | |
| 4, | 전체 열 전달 면적 [m]2] | 5 | |
| 5, | 물 증발량 [kg/h] | 50 | |
| 6, | 출력 능력 [kg/h] | 15-20 | |
| 7, | 패들 지름 [mm] | 260 | |
| 8, | 실제 부피 [m3] | 1 | |
| 9, | 회전 속도 [rpm] | 1-15 | |
| 10, | 표준 모터 등급 [kW] | 3 | |
| 11, | 운반 가스 흐름 [m]3/h] | 300~500 | |
| 12, | 운반 가스 배기가스 팬 모터 등급 [kW] | 0.75 | |
| 13, | 기계 바닥 공간 [L × W × H] | 2816X760X1370 | |
| 14, | 표준 들어올림 무게 [kg] | 1500 |

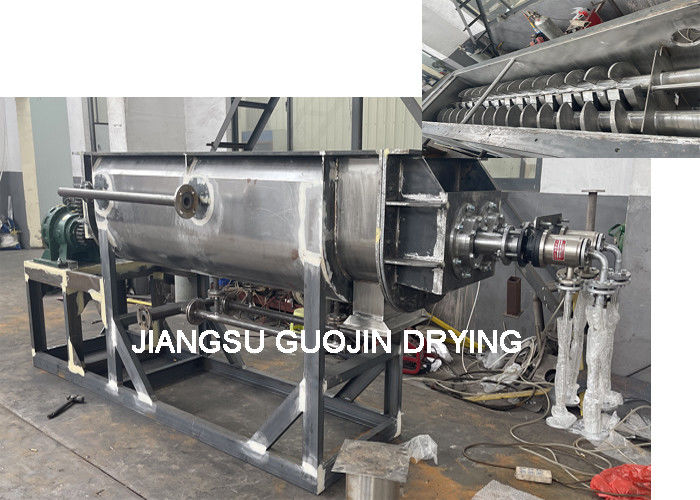

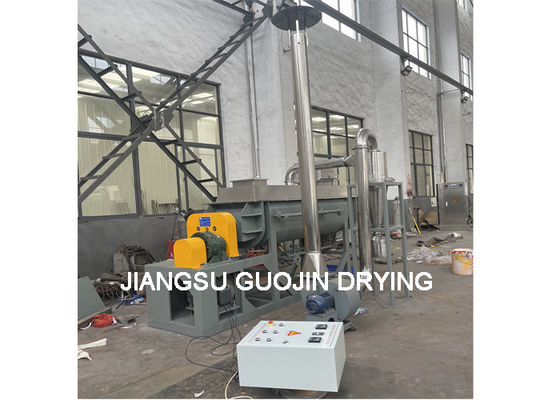

KJG-5 수평 홀드 페들 드라이어쇼
