상세 정보 |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| 강조하다: | 1800L 작업량 회전형 진공증발기,회전형 진공증발기를 처리하는 화학 제품 |
||
제품 설명
1800L 작업 부피 유기 용매 하로우 패들 회전 진공 건조기
제품 구조
건조기 진공도는 -0.092Mpa 이상까지 도달 할 수 있으며, 다양한 재료의 용매 (물 포함) 는 진공 및 낮은 온도 조건에서 빠르게 증발 할 수 있습니다.건조 가속화 의 목적을 얻기 위해. 펠러와 함께 믹서기가 있습니다. 뜨거운 표면에 물질을 제거하고 순환 흐름을 형성 하 고 컨테이너에 이동 합니다. 증발 수분 진공 펌프에 의해 펌프 될 것입니다.
건조기 몸체는 실린더 모양이었다. 구성은 재료 입구, 진공 입구 및 증기 입구 및 출구 (위쪽 부분은 증기 입구,아래쪽 부분은 증기 출구였는데, 열원이 증기였을 때), 하부 부분에는 두꺼비의 같은 크기가 있습니다. 몸은 세 층으로 나뉘어, 중간 자켓 난방 매체는 증기, 고밀 유리 솜에 대한 단열 층이 될 수 있습니다,좋은 단열이 물질은 톱니 치아를 통해 반복적으로 돌리고 내부 벽에 의해 가열되고, 중간 자켓은 열을 전달하고 진공 상태에서 건조 속도를 증가합니다.노란색 현상이 변경되는 원자재 표면을 피합니다.., 작업 시간을 줄이고 비용을 절감합니다. 특히 열에 민감한 재료에 적합합니다.
제품 구조 특징
건조기는 조작이 간단하고, 물질을 쉽게 제어하여 노동자의 노동 강도를 크게 줄이고, 동시에 건조 과정에서 물질 오염을 줄입니다.
1- 환속기: 기계의 오른쪽에 설치 된 환속기. 모터는 롤리와 V 벨트로 변속기에, 스핀들 회전으로 랙 치아에,그리고 마지막으로 실린더를 회전하고 6 ~ 10 r / min의 속도를 얻을.
2모터 베이스 장치: 모터는 활동 보드의 오른쪽에 장착되어 V 벨트가 잘 맞도록 위아래로 조절할 수 있습니다.
3전기 제어 장치 (EU 표준): 모든 전기 제어 장치, 버튼, 조명이 제어 상자에 설치되어 있으며, 작업은 패널 텍스트 지침에 따라 제어 할 수 있습니다.부추는 샤프트의 긍정적 인 및 역 회전 방향은 재료의 특성에 따라 조정 될 수 있습니다일반적으로 약 5 분 이내에 제어 할 수 있습니다. (즉, 5 분 동안 멈추고 5 분 동안 역행 한 후).
4진공 튜브: 실린더 증발의 용매 (또는 물) 를 추출하는 데 사용됩니다. 필터와 함께 입구 쪽에서 물질을 막기 위해 필터 천으로 덮어야합니다.
5밀폐 된 구조: 두 끝의 스핀드는 좋은 밀폐 효과를 얻기 위해 진공에서 밀폐 된 PTFE로 밀폐됩니다.
6스테인리스 스틸 두꺼운 벽이 튜브, 레이크 팔 레이크 치아와 함께 혼합 샤프트는 스테인리스 스틸 톱니없는 스테인리스 스틸 판으로 만들어졌습니다.
제품 사용
의약품 산업, 식품 산업, 화학 산업 등에서 다음 원료가 건조 될 수 있습니다.
- 펄피, 페이스트 같은 혼합물 또는 파우더 원료.
- 열에 민감한 원료로 낮은 온도에서 건조해야 합니다.
- 산화나 폭발하기 쉬운 원료로 자극이나 독성이 강하다.
- 용매를 재구성해야 하는 원료
제품 작동 원리
배사리 잎 톱니 건조기의 주요 구조는 원형 실린더와 실린더 중앙에 장착 된 한 회전 홀 셰프트입니다. 셰프트에 홀 셰프트가 분포되어 있습니다.열은 실린더와 홀 블레이드의 표면에 있는 자켓에 의해 전달됩니다., 그리고 습기가 증발.열기 동안,날개는 또한 재료를 섞어,열기 영역을 업데이트합니다. 그것은 연속 열 전송 드라이어입니다.
기술 매개 변수
| 항목 | 종류 | ||||||||
| 이름 (단위) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| 작업 부피 (L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| 실린더 크기 (mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| 윙크 리볼루션 (rpm) | 10 ~ 15 | 10 | 8-10 | 5 | 5 | 5 | |||
| 전력 (kW) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| 제트 설계 압력 (Mpa) | <0.3 | ||||||||
| 실린더 압력 (Mpa) | -0.09~-0.096 | ||||||||
| 열 전달 면적 (m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
제품 흐름 차트

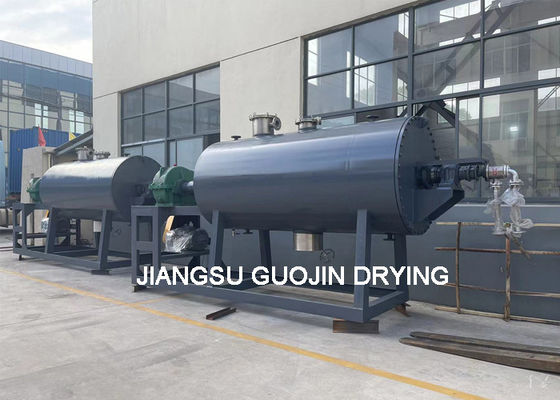

제품 전시
전기, 증기, 천연가스 또는 기타
